YXC YSN8111超低功耗RTC芯片:智能穿戴长续航与小型化优选方案

07/23 17:07
797
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论

YXC扬兴科技推出的YSN8111超低功耗实时时钟(Real-Time Clock, RTC)芯片,以250nA典型功耗和3.2mm×2.5mm(SMD 3225)超小封装,直接解决智能手表、运动手环及真无线立体声(True Wireless Stereo, TWS)耳机等智能穿戴设备面临的续航与空间瓶颈。该内置晶振RTC集成了主备电自动切换功能,确保设备在复杂环境下的时间基准连续性与健康数据准确性。

1. 智能穿戴RTC设计面临的三大核心挑战

1.1 续航受限与RTC待机功耗瓶颈

智能穿戴设备受物理体积限制,通常仅搭载几十至几百毫安时(mAh)电池。在设备息屏休眠期间,RTC仍需持续维持走时与定时监测。若RTC静态功耗过高,将持续消耗有限电量,直接缩短整机续航并降低用户体验。

1.2 空间受限与分离式RTC方案的集成难题

穿戴设备印制电路板(Printed Circuit Board, PCB)集成度极高,需同时容纳传感器、无线通信电源管理等器件。传统“RTC芯片+外置晶振”的分离式方案会占用额外PCB面积。外置晶振在运动出汗、高湿等环境下还存在受潮漏电风险,易导致停振或走时偏差。

1.3 掉电守时困难与时间基准丢失风险

穿戴设备在低电量、断电或更换电池时,必须保证时间连续,以确保计步、心率、睡眠等健康数据的准确关联。若RTC无法维持或恢复时间,历史数据将因时间错位失去参考价值。这要求RTC具备超低守时电压及后备电源自动切换能力。

2. YXC YSN8111:兼顾低功耗、高集成与可靠性的RTC方案

针对智能穿戴设备续航短、空间受限及掉电守时等需求,YXC扬兴科技推出YSN8111超低功耗内置晶振RTC。该芯片集250nA超低功耗、3225超小封装、内置32.768kHz晶体及主备电自动切换于一体,提供高效的时间管理方案。

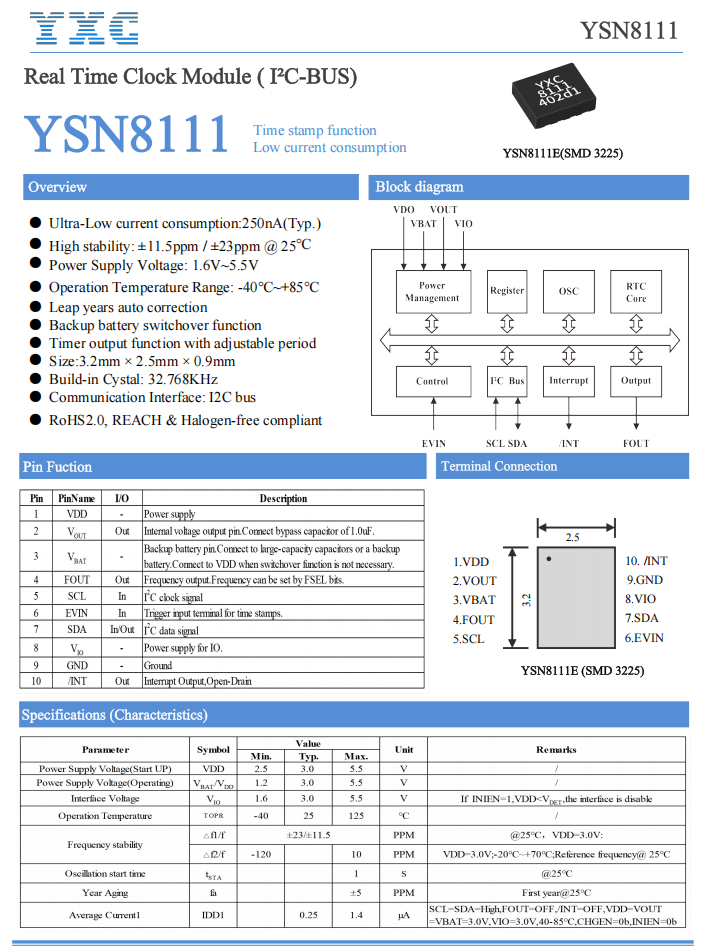

2.1 YSN8111关键技术参数

据YXC技术规格数据显示,YSN8111的核心参数如下:

  • 工作电压:1.6V ~ 5.5V
  • 守时电压:1.2V ~ 5.5V
  • 工作温度:-40℃ ~ +85℃

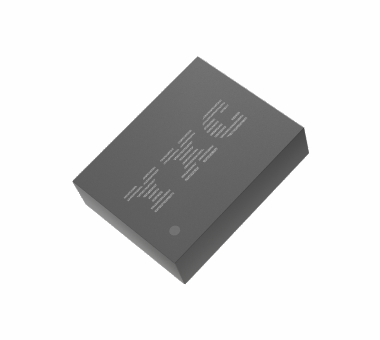

  • 封装尺寸:3.2mm × 2.5mm × 0.9mm(SMD 3225)
  • 常温精度:±11.5ppm / ±23ppm @ 25℃
  • 典型功耗:250nA
  • 集成特性:内置32.768kHz晶体,无需外接晶振及匹配电容
  • 功能特性:日历、定时器、闹钟、时间更新中断、主备电自动切换
  • 通信接口集成电路总线(Inter-Integrated Circuit, I²C)

2.2 YSN8111核心优势解析

(1)250nA超低功耗,延长设备续航

YSN8111典型工作电流仅为250nA,在设备深度休眠状态下几乎不增加电池负担。以300mAh智能手表为例,RTC全年耗电约2.2mAh,不足电池容量的1%,有效降低整机待机功耗。

(2)内置晶体与3225封装,提升集成度与可靠性

YSN8111内置32.768kHz晶体,无需外接晶振及匹配电容,大幅减少PCB占用,为传感器、无线通信及电源管理器件释放布局空间。全密封内置设计避免了外置晶振因受潮导致的停振或走时异常,提升了设备在运动出汗、户外高湿等复杂环境下的长期可靠性。

(3)超低守时电压与主备电切换,确保时间连续

YSN8111支持1.2V至5.5V宽范围守时电压,在电池电量接近耗尽时仍可持续保持走时,避免日历数据丢失。内置主备电自动切换电路,当主电源异常时自动切换至VBAT供电,确保计时不中断。配合定时器及中断功能,可实现微控制单元(Microcontroller Unit, MCU)低功耗唤醒,保障健康数据的时间连续性。设备更换电池或重新上电时无需重新校时,避免时间错位造成的数据断层。

3. 智能穿戴RTC市场趋势与YSN8111应用价值

智能穿戴设备正向更长续航、更高集成和更丰富功能演进。RTC已从单纯提供时间基准的基础器件,转变为影响整机功耗、空间利用率和数据可靠性的关键组件。YXC扬兴科技YSN8111凭借250nA超低功耗、高集成内置晶振设计及稳定守时能力,为智能手表、运动手环、TWS耳机等穿戴设备提供了可靠的实时时钟硬件支撑。

4. YSN8111 常见技术问题解答(FAQ)

4.1 智能穿戴设备为什么需要超低功耗RTC?

智能穿戴设备电池容量通常仅为几十至几百毫安时。RTC在设备息屏休眠期间需持续维持走时,若静态功耗过高会持续消耗电量。YSN8111的250nA典型功耗可使全年耗电控制在2.2mAh以内,有效保障整机长续航。

4.2 YSN8111内置晶振设计相比传统外置晶振有何优势?

传统“RTC+外置晶振”方案占用额外PCB空间,且外置晶振在出汗、高湿环境下易受潮漏电导致停振。YSN8111采用全密封内置32.768kHz晶体设计,无需外接晶振及匹配电容,既缩小了封装体积(3225),又提升了复杂环境下的长期可靠性。

4.3 YSN8111如何保证设备掉电时的时间连续性?

YSN8111支持1.2V至5.5V宽范围守时电压,并内置主备电自动切换电路。当主电源异常或电池电量耗尽时,芯片可自动切换至VBAT后备电源供电,确保计时不中断,避免更换电池或重新上电后出现时间错位和数据断层。
