芯耀
与非AI
96
研究背景
电解水制氢被认为是实现绿色能源的重要途径，而析氢反应是整个电解水过程的关键半反应。目前，Pt仍然是性能最优的HER催化剂，但成本高、储量有限，限制了其大规模应用。近年来，单原子催化剂因金属利用率高、活性可调而受到广泛关注，大多数研究都围绕电子结构、电荷转移和d带中心展开。
相比之下，电子的另一种本征属性，也就是自旋，在电催化中的作用仍然缺乏系统的认识。特别是在HER过程中，氢原子的形成和H₂分子的生成都涉及电子自旋匹配，因此自旋可能会直接影响催化效率。这项工作正是围绕这一问题展开，希望回答一个新的科学问题：单原子催化剂除了调节电子结构之外，是否还能通过调控自旋状态来提升析氢性能。
催化剂设计与性能表现

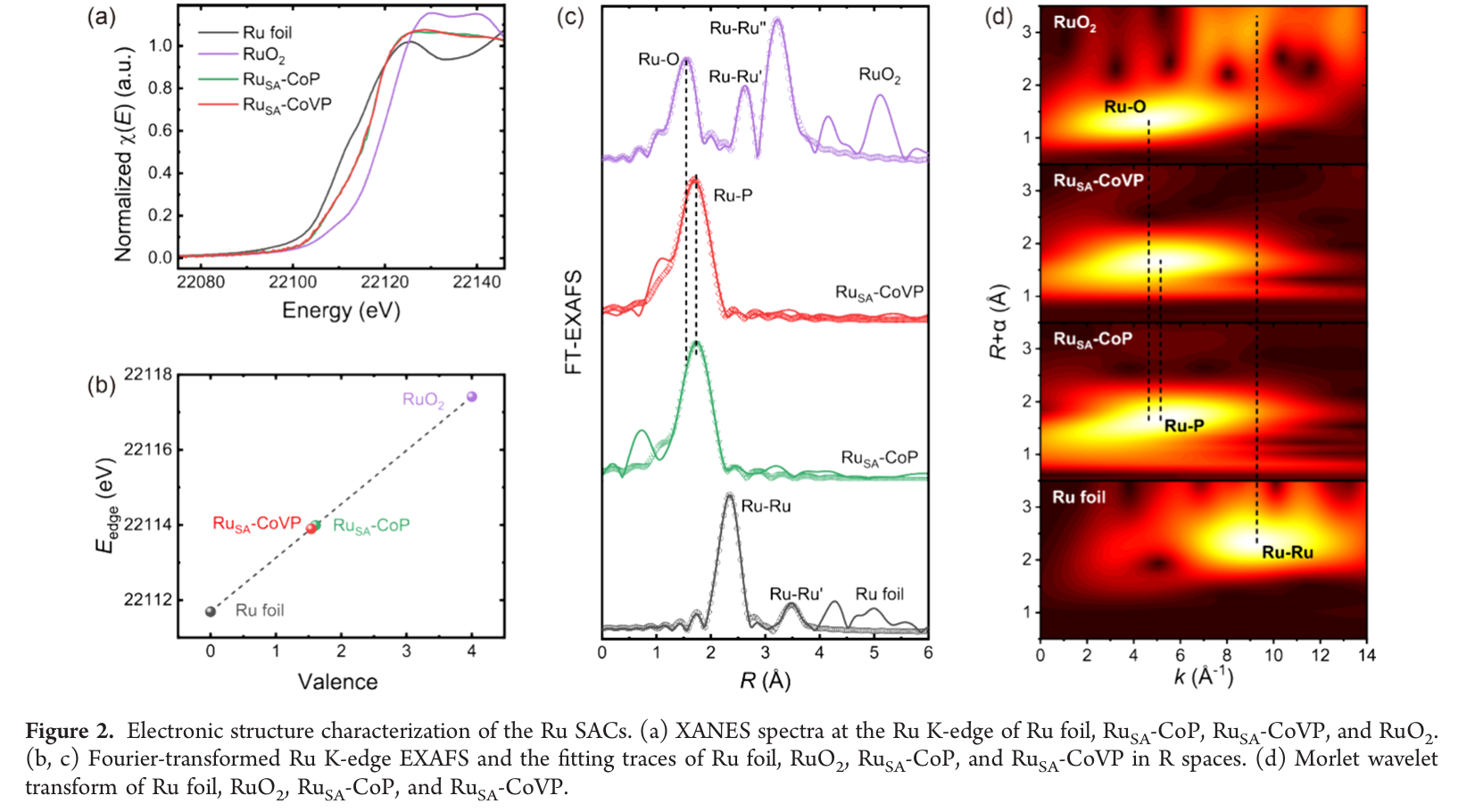

作者设计了一种Ru单原子负载在V掺杂CoP上的单原子催化剂RuSA-CoVP，并将RuSA-CoP、CoVP以及CoP作为对照样品进行比较。材料通过水热法、生长前驱体、Ru吸附以及低温磷化等步骤制备完成。HAADF-STEM、XAFS和XPS等表征均证明Ru以单原子形式均匀分散，没有形成团簇或纳米颗粒。
电催化测试结果十分突出。在1.0 M KOH中，RuSA-CoVP仅需23.3 mV过电位即可达到10 mA cm⁻²电流密度，不仅明显优于CoP和CoVP，也超过商业Pt催化剂。同时，其Tafel斜率仅为34.9 mV dec⁻¹，说明反应动力学更加迅速。在100 mV过电位下，该催化剂还能输出接近200 mA cm⁻²的大电流密度，体现出较好的工业应用潜力。
稳定性测试同样表现优异。连续5000次循环后活性几乎没有衰减，在不同工作电流下连续运行150小时仍保持稳定，说明Ru单原子与载体之间形成了稳定的相互作用，为长期运行提供了保障。
活性位点
按照传统认识，贵金属单原子通常就是催化反应的活性中心。但作者利用原位XPS结合DFT计算发现，这一体系并非如此。

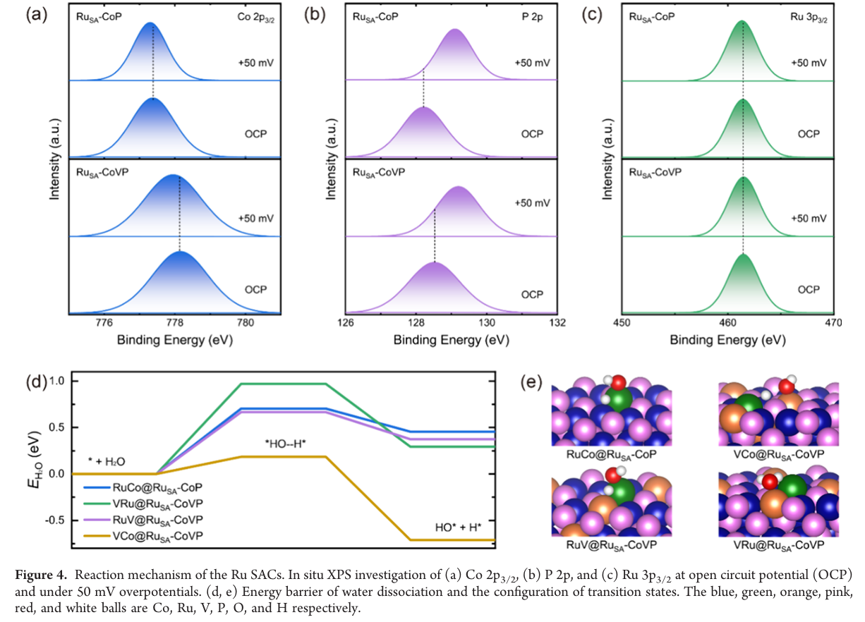

原位XPS显示，在HER过程中，Co和V元素的结合能发生了明显变化，而Ru峰几乎保持不变。这说明Ru在反应过程中并没有直接参与关键中间体的吸附和转化。
DFT进一步计算了不同位点的反应能垒。结果发现，水分子的解离主要发生在CoV双位点，而不是Ru位点。同时，氢吸附自由能最低的位置也是CoV桥位，而不是Ru单原子。这意味着Ru真正发挥的作用并不是直接催化反应，而是通过改变周围CoV位点的电子环境，使这些非贵金属位点成为新的高活性中心。
这一结果突破了传统单原子催化剂必须以金属中心作为活性位点的认识，也说明单原子可以通过远程调控载体实现催化性能提升。

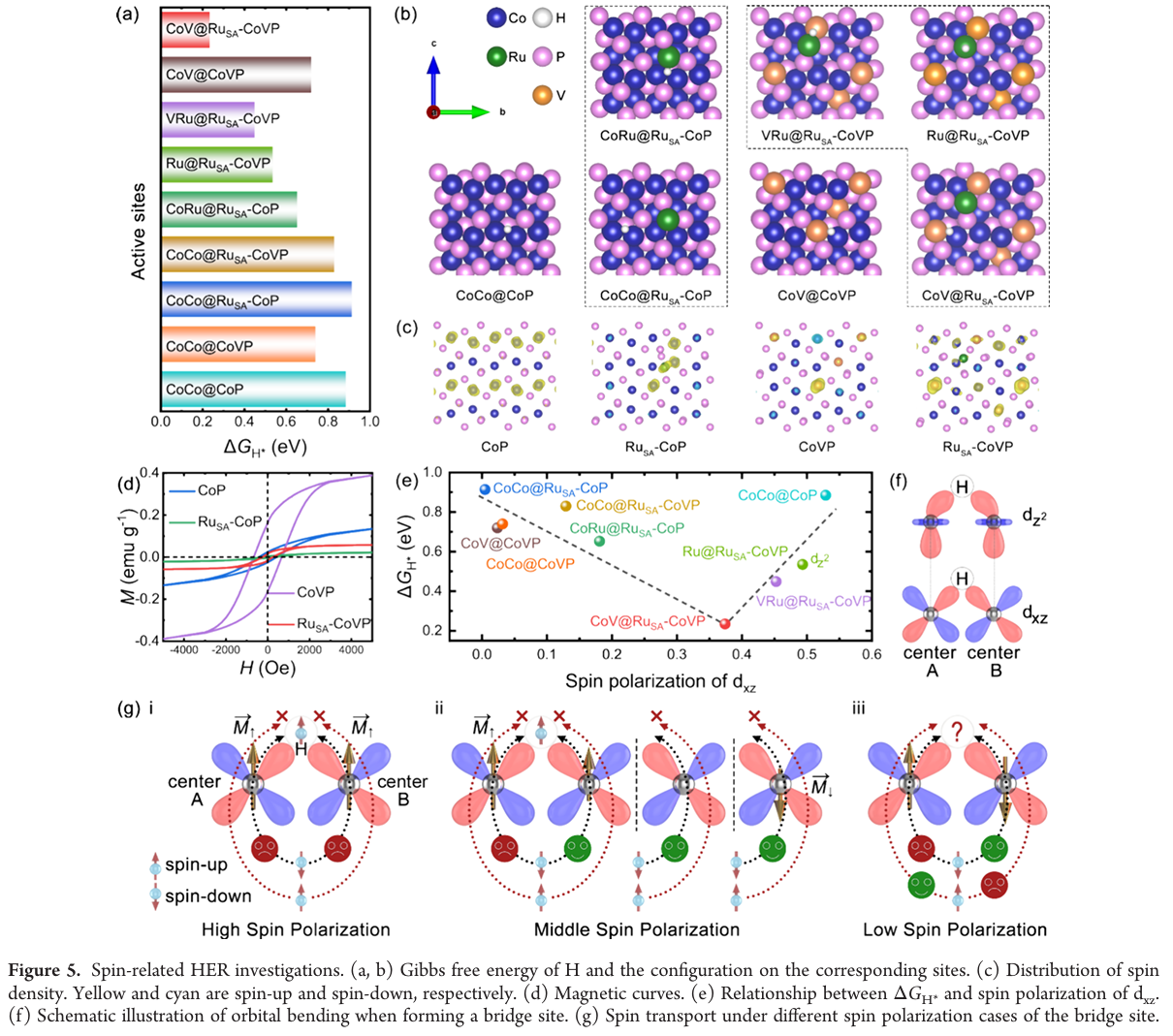

自旋极化决定HER活性
作者发现，传统d带中心理论无法解释不同位点之间的活性差异。
Ru单原子的引入能够改变整个CoVP载体的磁结构，使材料的自旋密度重新分布，整体磁矩明显降低。同时，不同活性位点的dxz轨道自旋极化程度与氢吸附自由能之间呈现火山型关系。也就是说，自旋极化并不是越强越好，也不是越弱越好，而是存在一个最佳范围。当自旋极化适中时，氢吸附既足够稳定，又不会影响后续脱附，因此能够获得最高催化活性。这一发现说明，自旋极化可以作为继电子结构之后新的催化性能描述符，为催化剂设计提供了新的理论依据。
电子传输机制
为了进一步解释这一规律，作者提出了自旋相关电子传输模型。在HER过程中，每个吸附氢原子都会携带一个电子，而两个电子最终需要形成自旋相反的电子对才能生成H₂分子。如果催化位点自旋极化过强，只允许一种自旋电子顺利传输，另一种电子会受到阻碍，从而降低反应速率。如果自旋极化过弱，又无法稳定吸附氢原子，同样不利于反应进行。只有适中的自旋极化才能同时保证两种自旋电子都能够顺利运输，并维持稳定的氢吸附状态，因此能够兼顾Volmer步骤和Heyrovsky步骤，提高整体HER动力学。
总结
这项工作不仅仅在于开发了一种高性能Ru单原子催化剂，而是提出了一个新的催化设计思路。作者证明了单原子不仅能够调节电荷分布，还能够主动调控载体磁结构，从而影响电子自旋传输过程。这一机制有望推广到CO₂还原、硝酸盐还原以及氧还原等涉及多电子传递的电催化反应，为未来自旋催化的发展提供了新的理论基础。
文章链接
https://doi.org/10.1021/acscatal.5c08547
