在硬件产品的 BOM 评审会上，模拟开关往往是被忽视的角色：单价低、存在感弱，却卡在信号路由的咽喉。一旦选型失当，后期整改的隐性成本远高于料号本身。本文从工程评审维度，拆解国科安芯 ASL3157S 这颗双通道、抗辐照 SPDT 模拟开关，看它如何把"电压、速度、安全、环境"四件事打包解决，以及为什么在自主可控趋势下，它值得进 BOM。
一、器件定位与家族坐标
ASL3157S 是双通道单刀双掷（SPDT）模拟开关，SOP10 封装。所谓双通道，是内部两颗独立 SPDT 各自由 IN 控制，互不干扰。工作电压 1.8V~5.5V，覆盖 1.8/2.5/3.3/5V 主流逻辑；控制脚兼容 TTL/CMOS；典型 Ron 3.0Ω，-3dB 带宽 120MHz，tON 29ns、tOFF 17ns；先断后合（BBM）；工作温度 -55~+125℃；抗辐照 SEL/SEU ≥ 37 MeV·cm²/mg、TID ≥ 100krad(Si)，属商业航天级。
在国科安芯的模拟开关矩阵里，它和单通道低阻的 ASL3159S 形成搭档：3157 主打"两路独立 + 高带宽"，3159 主打"单路 + 0.9Ω 超低阻 + 低失真"。评审时先定通道数和阻值需求，再落型号。
二、评审维度一：电气参数是否覆盖应用
导通电阻 3.0Ω 典型。评审要点：信号源内阻。源阻在百欧以上时，3Ω 引入的衰减与压降可忽略；源阻进入十欧量级（音频、电流检测 shunt）时，需改用 0.9Ω 的 3159。带宽 120MHz 与 29ns 切换速度，决定了它不仅能切直流/音频，也能干净切中频小信号与 UART/SPI 类高速数字线。这两点覆盖了绝大多数工业与航天信号路由需求。
三、评审维度二：切换安全性（BBM）
先断后合是评审的硬指标。廉价开关先合后断，切换瞬间 COM 短暂短接 NC/NO，切电源/参考/总线时可能瞬时短路灌电流。3157 的 BBM 在硬件层保证"先断旧、后合新"，NC/NO 永不共连。这意味着软件无需做脆弱的"先关后开"时序守护，系统可靠性由器件保证——对航天、工控这类"一次失误代价巨大"的场景，这是选型底线。

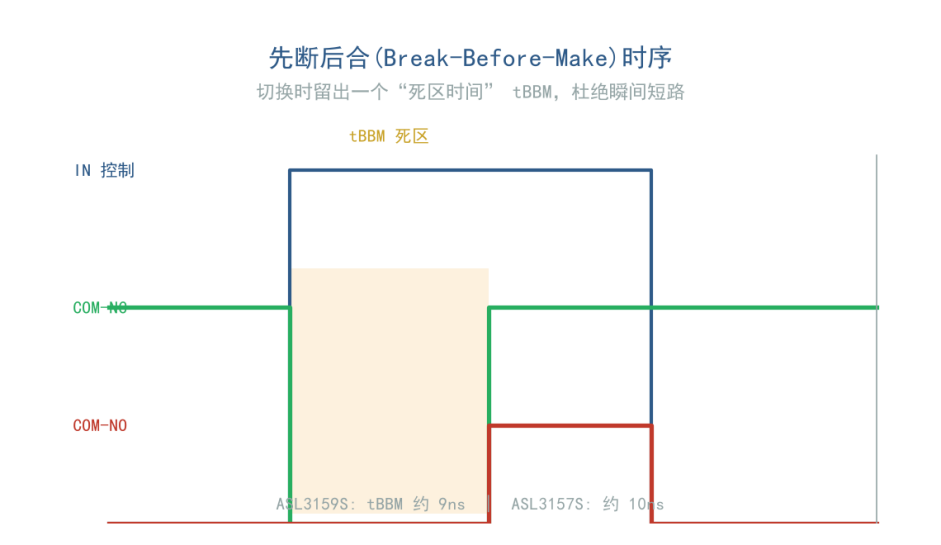

图：先断后合时序
四、评审维度三：电源与可制造性
宽供电 1.8~5.5V + TTL/CMOS 兼容，意味着控制脚可直接接 MCU GPIO，无需额外电平转换，简化 BOM、减小板面积。SOP10 是成熟封装，贴装良率高、维修方便、供应链广。评审时要核查：未用 IN 必须上拉/下拉（不可悬空），VCC 就近 0.1μF 去耦，控制脚电压不超 VCC。这些在评审单里应列为 DFM 检查项。
五、评审维度四：环境与可靠性余量
-55~+125℃ 全温 + 抗辐照航天级，是它最硬的差异化。对地面设备，这些参数或许用不到上限，但"余量"本身就是可靠性：宽温余量避免夏天机柜、北方户外逼近规格边缘而出怪问题；抗辐照余量让同一料号能同时服务于地面与航天衍生型号，减少料号种类、摊薄认证成本。从平台化 BOM 角度，这是隐性收益。
六、典型落地场景
多传感器时分复用进单 ADC（两路 SPDT 切四进一出）；
差分信号校准/翻转路由（两路锁步或错相）；
冗余通道热备份（主备各占一路，BBM 防互拖）；
I2C/SPI 从机物理隔离（断开防倒灌）。
这些场景在工控采集、星载载荷、测试测量设备里高频出现，3157 一颗顶两颗单开关，省面积省 BOM。
七、BOM 评审结论与替代建议
进 BOM 的条件：需两路独立切、信号源内阻较高、带宽到中频、切换对象可能短路、系统混合电压、且要求全温/抗辐照。满足这六条，3157 是自然答案。
替代路径：仅需单路且对 Ron 极敏感 → ASL3159S（0.9Ω、低失真）；若未来要更高速或更大通道数，需回到家族选型表横向比较。把电平转换、信号路由纳入工程评审，从电压、通道、方向、安全、环境、可制造性六个维度逐条打钩，选型就不会走偏。
八、供应链与国产化评审
在 BOM 评审里，模拟开关虽小，却是"卡脖子"高发区：进口料交期波动、贸易限制都可能让整条产线停摆。ASL3157S 的国产化意义，不只是"有国产替代"，更在于它与经典 3157 类双 SPDT 引脚兼容，替换时无需改板，风险可控。评审时应把"供货稳定性、pin-to-pin 兼容、单一来源 vs 多源"列为检查项：关键产品建议至少保留一颗国产备份料号，避免单一来源断供。
同时，航天级抗辐照与全温特性，让同一料号能同时服务地面型号与航天衍生型号，减少料号种类。从平台化 BOM 角度，料号越少、认证越集中，管理成本与失效模式也越可控。评审不要只盯单价，要看"料号全生命周期成本"。
九、成本与认证摊薄
抗辐照、全温这类认证成本高，若只为单一地面产品摊薄很不划算。3157 的价值在于"一颗料跨场景"：地面工控可用、航天衍生也可用，认证一次、多处复用，单位成本被摊薄。对产品系列化规划，建议把这类"宽环境、可复用"的国产料作为平台基准料号，新项目直接继承，省去重复选型与认证。长期看，平台化带来的隐性降本，远超单颗差价。
十、BOM 评审检查单模板
评审会上可直接套用：
需求维度：是否需两路独立切？信号源内阻是否 ≥ 百欧（3Ω 透明）？带宽是否到中频？切换对象是否可能短路？
安全维度：是否依赖先断后合防短路？控制脚是否全上拉/下拉？
电源维度：供电 1.8~5.5V 是否覆盖系统？是否就近去耦？控制脚是否不超 VCC？
环境维度：是否覆盖 -55~+125℃ 全温？是否有抗辐照/总剂量硬指标？
可制造性：SOP10 贴装良率与维修是否确认？未用脚处理是否在 DFM 清单？
供应链：是否 pin-to-pin 兼容经典料？是否保留国产备份料号？是否单源风险？
平台化：是否作为基准料号跨型号复用，摊薄认证？
打钩全过，进 BOM 无悬念。
十一、失效模式与冗余设计
评审不能只看规格，要看失效。3157 的典型失效模式：IN 悬空导致状态乱跳、超 VCC 驱动损伤、去耦不足引入周期毛刺、高阻源+大电容建立不足致采样偏低。针对这些，冗余设计三招：控制脚强制上下拉（硬件兜底，不靠软件）；VCC 双去耦（近端 0.1μF + 远端 bulk）；关键路由用双路独立做 A/B 冗余，主异常即切备。抗辐照与全温余量，则把"粒子打失效""低温飘参数"纳入 FMEA 并给出余量。把这些写进评审报告，料号才立得稳。
十二、平台化与系列化建议
把 3157 放进产品平台，能撬动更大的隐性收益，评审时应主动提。
建议一：设为基础基准料号。 在团队"信号路由基准料号库"里固定 3157 的位置，新项目默认继承，不再每次重新选型。双通道、宽电压、先断后合、抗辐照全温，这组属性覆盖了绝大多数工控与航天衍生需求，复用率极高。
建议二：与 3159 组成兄弟档。 3157 管"多路/总线级"，3159 管"单路/低阻精密"，两者搭配覆盖绝大部分路由场景。评审单里同时列两款，设计者按通道数与阻值直接取用，减少临时找料的仓促。
建议三：跨型号摊薄认证。 抗辐照、全温认证成本高，让同一料号同时服务地面与航天衍生型号，认证一次、多处复用，单位成本被摊薄。系列化规划时优先选"宽环境、可复用"的国产料作平台基准，新项目直接继承，省去重复认证。
建议四：单一来源风险管控。 关键产品保留国产备份料号，pin-to-pin 兼容，断供时可快速切换不改板。评审把"单源风险"列为红线，进口料波动时平台不受影响。
建议五：料号全生命周期成本视角。 别只盯单价。平台化减少料号种类、集中失效模式、降低认证与管理成本，长期隐性降本远超单颗差价。评审报告用"料号全生命周期成本"说话，更易获管理层支持。
把这五条写进平台规划，3157 就从"一颗开关"升级为"可复用的基础设施"，产品的可靠与可控从每一颗接口料开始扎下根。
十三、从单颗料到平台能力
把视角再拉高一层。评审一颗开关，表面看是比参数，深层看是在为整个产品平台选地基。像这颗双通道、宽电压、先断后合、抗辐照全温的国产料，它的价值不止于某一次设计过关，更在于它能作为通用地基，被一个个项目反复复用。
当团队把这类料沉淀为基准库，新项目立项时不必再从零调研，直接取用即可，选型周期从数天压到数小时。更重要的是一致性：同一颗料在不同产品里表现一致，失效模式可控，售后问题收敛，质量成本下降。这种复利，随着产品系列增多而越滚越大。反过来，若每颗料都临时选型、各凭喜好，料号就会爆炸式增长，认证、备货、维修全部变复杂，任何一颗断供都可能卡住整条线。平台化看似慢一步，实则是快十步。
再从供应链韧性看，国产航天级料号的引入，让企业在面对外部波动时多了一层缓冲。进口料交期一动，整条产线可能停摆；而国产兼容料随时可切，不改板、不重新认证。这种从容，是很多企业在吃过断供苦头后才懂的珍贵。把这类料写进关键产品的备份清单，是评审里性价比极高的保险。最后说一句务实的：平台化不追求一步到位，先从把三五颗最高频的接口料固化开始，跑通流程再逐步扩展。地基稳了，上面的楼才盖得安心。
下次评审会，别只问这颗料贵不贵、参数够不够，多问一句：它能不能进基准库、能不能跨项目复用、断供时有没有备份。这三个问题想清楚，料号才真正立得住，产品的可靠与可控也从每一颗接口料开始，扎下了深深的根。
说到底，评审的本质不是挑一颗最便宜的料，而是为产品选一条最稳的路。把接口料这种看似微不足道的小角色也纳入平台视野，企业的工程能力才会有复利，产品质量也才真正有了根基。很多团队只顾往前冲功能，却忘了地基是否牢固，等到返修和客诉涌来才回头补课，代价往往是十倍。与其事后救火，不如事前把基准库建好，让每一颗料都站在可靠的肩膀上，走得更远更从容。稳健从来不是靠运气，而是靠每一次认真的选型堆出来的。
在自主可控成为常态的今天，一颗把性能、安全、环境、可制造性都做扎实的国产小料，其价值远超单价本身——它让产品的可靠与可控，从每一颗接口料开始扎下根。
