双向 75V 四开关升降压控制器VE8622 | 98% 效率，升降压无缝切换

随着电池储能、DC-UPS、车载电源等越来越多的应用落地，电源工程师普遍会遇到同一个棘手问题：能量既要能充进去，也要能放得出来。可是在传统方案里，这往往意味着需要两套独立的DC-DC电路——一套负责充电，另一套负责放电。这样不仅功率器件要翻倍、PCB面积也要翻倍，BOM成本更是增加一大截；同时还会引入两个环路之间较为复杂的协调控制问题。

那有没有办法只用一套功率回路、配合一颗控制器芯片，就同时实现双向升降压呢？

赛卓电子推出的VE8622，给出了一个非常有吸引力的解决思路——这是一颗60V输入（耐压75V）的四开关同步升降压控制器，采用恒频CCM架构，支持双向CV/CC独立控制，并且升降压模式可以实现无缝切换。

PART 01 Demo演示与实测

视频详细演示了效率测试、升降压模式切换以及双向能量流动的全过程。

PART 02 VE8622关键技术解析

四开关同步整流 + 恒频CCM

在纯Buck或纯Boost的工作范围内，四管结构会退化成常规的同步整流拓扑，因此导通损耗会更低；而在过渡区域，则由四管协同工作，CCM恒频控制确保电感电流始终保持连续。这样做的结果是，输出纹波更容易得到控制，同时环路也能保持稳定。

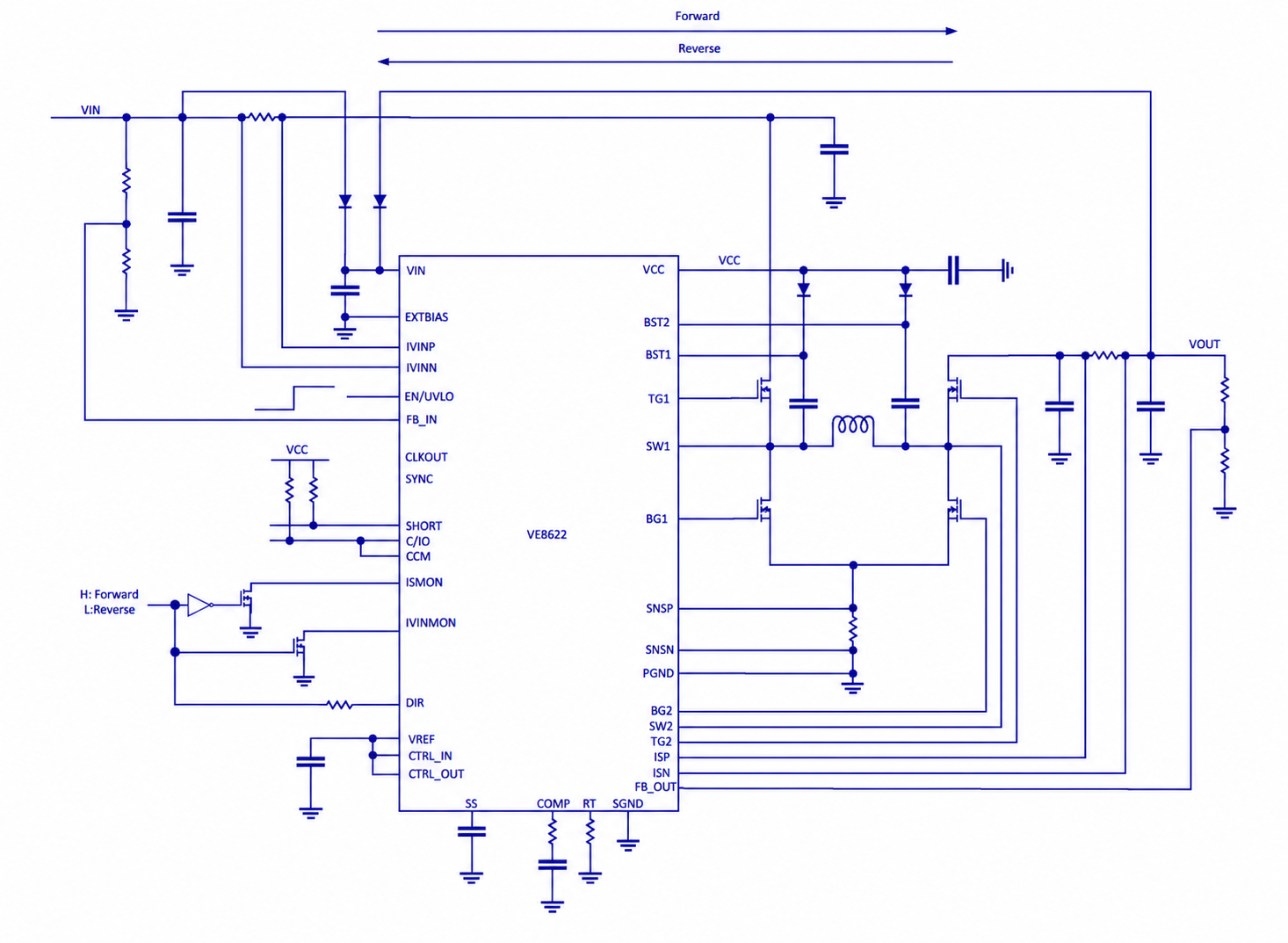

输入侧电流检测

采用输入侧电流采样（Input Side Current Sense）方案，同一组检测电阻在正向与反向模式下分别承担对应方向的电流采样任务。结合内部双向CV/CC的独立环路，可实现两个方向的恒压/恒流精准控制。

75V极限耐压

在60V工作电压的基础上预留了75V的瞬态裕量，能够应对工业与车载场景中常见的Load Dump、电感性负载反冲引起的电压尖峰。

并联扩功率

CLKOUT引脚输出内部时钟，作为其他VE8622的同步时钟源，多芯片相位交错并联，降低系统纹波、扩展输出功率。

完整保护链路

内置C/10充电终止标志（省去外部比较器）、输出短路标志、UVLO欠压锁定。

PART 03 主要应用场景

电池储能系统：电池与超级电容可双向充放电，配套 DC-UPS 不间断电源。

工业 & 通信电源：工业直流变换器、通信基站供电设备；

大功率电池供电设备：户外电源、便携式大功率储能装置。

PART 04 VE8622关键参数速查
