在LED照明应用中,恒流驱动方案需要在宽输入电压范围内实现高精度电流控制,同时满足调光灵活性、系统简洁性与可靠性等多重要求。传统恒流方案往往需要复杂的反馈网络和外围元件,增加了设计难度和BOM成本。OC7100B是一款带调光功能的线性降压LED恒流驱动器,外接一个电阻和一个瓷片电容即可构成完整的LED恒流驱动电路。该芯片支持2.5V至40V的宽VDD工作电压范围,输出电流范围为10mA至1500mA,为线性LED照明应用提供了一个高集成度的解决方案。
OC7100B的VDD工作电压范围为2.5V至40V,能够适配从单节锂电到24V工业总线等多种电源场景。这一宽范围输入能力使其覆盖了绝大多数低压LED照明应用需求,从手持照明设备到工业指示灯均可适用。芯片采用ESOP8封装,内置散热片接GND,在高输入电压、大输出电流条件下具备良好的散热能力。
OC7100B的最高转换效率可达99%。芯片采用线性恒流控制架构,与传统开关型方案不同,外围不需要电感、续流二极管等功率元件。整个应用电路仅需一个电阻和一个瓷片电容即可实现稳定的LED恒流驱动。这一架构在显著降低BOM成本的同时,也消除了开关电源带来的EMI问题,使系统设计更加简洁可靠。芯片具有很低的静态电流,典型值为60μA,在待机或轻载状态下对系统总功耗的贡献极小,对电池供电设备尤为有利。
OC7100B支持两种独立的调光方式,覆盖了不同应用场景的调光需求:
数字PWM调光(PWM引脚) :通过在PWM脚施加PWM信号调节LED电流,PWM调光最高频率可达16kHz。PWM引脚为低电平时LED关闭,高电平时LED输出。高频PWM调光有效消除了人眼可感知的频闪,适用于对调光品质有较高要求的场景。
模拟调光(DIM引脚) :通过在DIM脚输入0V至1V的模拟电压调节LED电流,当VDIM电压大于1V时,输出电流保持最大电流工作。模拟调光的分辨率仅取决于输入模拟信号的精度,可实现平滑无级调光。
OC7100B内置了完善的保护功能。过热保护功能可有效保护芯片,避免因过热而造成损坏。当芯片结温升高至预设阈值时,保护机制自动触发,保障系统在长时间高功率运行条件下的可靠性。芯片还内置了输入过压保护功能,当输入电压异常升高时及时保护芯片免受损坏。ESD静电耐压值达到2000V(人体模型),在贴装和整机装配过程中提供了基本的静电防护能力。

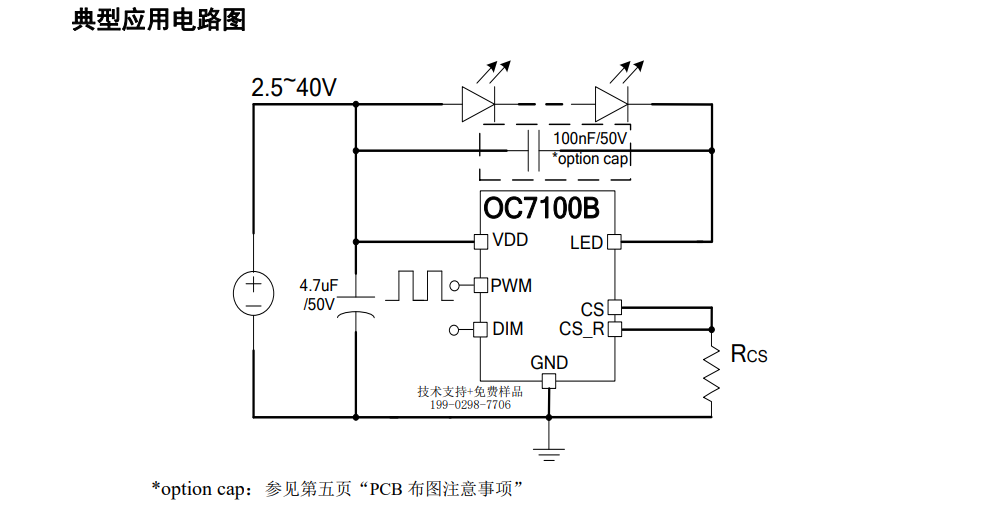

OC7100B采用ESOP8封装,外围电路极为简洁。输出电流通过外部电阻设定,输出电流精度为±5%。
在PCB布图时需注意:当外部LED接线总长超过0.1米时,需要接上一个100nF至470nF的瓷片电容以增加系统稳定性;对于PWM调光应用,建议接4.7μF至10μF的电解电容。
凭借2.5V至40V宽输入范围、10mA至1500mA可调输出电流、最高99%的转换效率、60μA静态电流、PWM/模拟双调光模式以及全面的保护机制,OC7100B适用于以下典型场景:
线性LED照明驱动:简洁的外围电路设计适合对成本和可靠性有较高要求的照明产品。
LED手电筒:宽输入电压范围兼容单节或多节电池供电,低静态电流延长待机时间。
LED台灯:PWM高频调光与模拟调光双模式满足不同调光需求。
LED矿灯与指示灯:内置过热与过压保护保障恶劣环境下的长期可靠性。
OC7100B以线性恒流架构的简洁性、宽输入电压范围、高达99%的转换效率、灵活的双模式调光以及完善的保护机制,为LED恒流驱动应用提供了一个高性价比的解决方案,尤其适合对系统简洁性、调光灵活性和可靠性有综合要求的照明产品设计。
