DeviceNet转EtherNet/IP工业网关应用｜光伏组件层压封装产线异构总线改造

一、应用场景概述

项目落地于长三角光伏头部企业组件封装车间层压生产线，光伏是新型电力系统核心赛道，市场增量长期稳定。层压工序是光伏电池片封装的核心工艺，依靠高温真空层压机完成EVA胶膜、电池片、背板的一体封装，整条产线由ControlLogix EtherNet/IP主站负责整条流水线的调度、MES对接、节拍管控；车间8台层压机本体由欧姆龙PLC搭建DeviceNet总线主站，管控真空阀、加热模组、压力传感器、升降气缸等执行器件。两套控制系统分属不同总线协议网络，长期依靠人工下发层压温度、真空时长等工艺参数，伴随组件大尺寸化升级，工艺同步性不足导致层压气泡、脱层不良频发。通过部署塔讯TX131双从站网关，实现总线协议双向互通，依托数据采集功能完成层压全参数物联网上传，夯实光伏车间智能制造基础。

二、塔讯TX131-RE-DNS/EIS网关功能简介

TX131网关作为本项目核心工业网关，以双从站模式对接两端总线网络，集成协议转换、边缘采集、远程运维三大能力：EtherNet/IP侧遵从ODVA标准协议接入ControlLogix主站，RPI刷新周期支持2~100ms自由配置；DeviceNet从站接入欧姆龙DeviceNet总线网络，总线故障时具备链路自检、断线重连机制。内置高精度数据采集器，实时抓取两端PLC寄存器数据，本地缓存15天运行日志；Web管理界面支持远程参数修改，无需现场拆机调试，适配光伏车间大面积分布式设备运维场景。设备抗电磁干扰能力强，可抵御层压机高频加热电源产生的电磁辐射，保障通讯长期稳定运行。

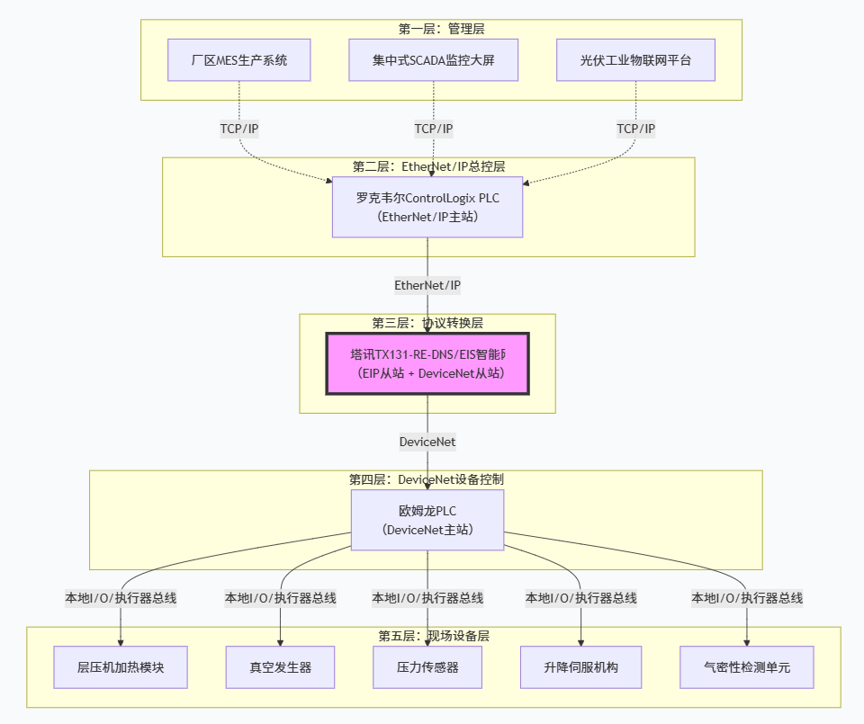

三、系统拓扑结构

四、改造前项目痛点

工艺参数人工下发误差高：不同版型光伏组件对应差异化层压工艺，每班更换版型需要中控人员电话告知现场操作工手动设置欧姆龙PLC参数，人为输入误差造成批量气泡不良，月度不良返修成本超8万元。

层压运行数据无法上传管控：真空度、腔体温度、保压时长等核心工艺数据仅存储在欧姆龙本地PLC，中控ControlLogix系统无法实时读取，无法实现异常工况实时预警，故障溯源效率极低。

设备联动安全性不足：流水线输送机构由ControlLogix管控，层压机舱门开关由欧姆龙管控，依靠无源触点硬接线联锁，潮湿多尘的车间环境极易造成触点氧化，多次出现舱门未闭合启动真空的安全隐患。

工业物联网平台数据缺失：全厂数字化平台无法归集层压机运行数据，设备预防性维护只能依靠固定周期保养，加热管、真空泵故障突发性停机每月2~3次，单台层压机停机1h损失组件产能300片以上。

总线协议不兼容，无法做集中化管控，形成独立的数据孤岛，制约工厂整体工业自动化升级进度。

五、整体解决方案

全程利旧原有罗克韦尔ControlLogix、欧姆龙整套PLC硬件，仅增加TX131协议转换网关完成组网改造：划分独立控制网段，ControlLogix IP：192.168.2.20，网关EIP地址192.168.2.21；DeviceNet总线波特率500kbps，欧姆龙主站地址1，网关DN从站地址8。网关配置双向数据映射：下行（ControlLogix→欧姆龙）：目标温度、真空时间、保压压力、启停指令；上行（欧姆龙→ControlLogix）：实际腔体温度、实时真空度、设备报警代码、真空泵运行功率。网关搭载数据采集功能，定时将所有运行数据推送至光伏工业物联网平台，设置温度超差、真空泄漏多级预警阈值；取消原有硬接线联锁，通过网关总线数据交互实现软件级安全联锁，提升系统安全等级。

六、分步实施过程

本项目结合光伏封装车间高洁净、多粉尘、连续化量产的现场工况，严格遵循工业自动化施工标准，采用离线组态预配置、无尘标准化施工、分链路逐级调试、空载稳定性拷机、量产迭代校准、验收交付归档的全流程实施方案，最大限度规避改造施工对产线正常生产的影响，全程保障总线协议通讯稳定、工艺联动精准、工业物联网数据采集可靠，整体实施周期20天，各阶段精细化实施细节如下：

第一阶段：资料摸排、点位核对与离线组态预配置

项目启动初期，组织电气调试团队、光伏工艺工程师、现场运维人员开展全方位设备摸排与资料梳理工作。首先逐一核对车间8台层压机配套欧姆龙DeviceNet主站PLC、流水线总控罗克韦尔ControlLogix EtherNet/IP主站PLC的固件版本、总线参数、站点地址、寄存器读写权限，全面统计设备控制点位、工艺参数点位、故障报警点位、设备状态点位，整理形成标准化点位对照表，杜绝地址冲突、点位复用、读写权限不匹配等问题。结合光伏组件层压核心工艺逻辑，筛选版型切换参数、温控参数、真空压力参数、设备联锁信号、故障反馈信号等双向交互数据，敲定完整的数据映射清单。随后在离线办公环境搭建仿真调试平台，安装塔讯TX131网关专用配置软件、罗克韦尔Logix5000组态软件、欧姆龙CX-Programmer编程软件，导入网关官方EDS组态文件，依托智能网关可视化拖拽配置功能，无需底层总线协议代码开发，快速完成EtherNet/IP与DeviceNet双向数据绑定，精准配置下行工艺指令参数与上行设备采集参数。同时结合光伏层压高温、真空精密控制特性，预设网关8ms基础刷新周期、数据滤波防抖机制、断线保持输出、故障主动上报、链路自检重连等核心逻辑，提前固化网段IP、总线波特率、设备站号等网络参数。离线完成100%组态仿真测试，模拟版型切换、参数下发、故障回传、链路断连等工况，校验协议转换准确性与逻辑可靠性，最终输出组态备份文件、参数配置报表、点位映射台账，为现场无间断施工调试奠定基础。

第二阶段：无尘车间标准化硬件安装、屏蔽布线与接地施工

针对光伏封装车间无尘、多尘、轻微潮湿、电磁干扰复杂的特殊工况，严格按照工业洁净车间施工规范开展硬件安装与线路敷设作业。选取主控柜空余标准DIN导轨位置固定TX131-RE-DNS/EIS工业网关，设备水平安装、卡扣紧固，预留上下通风散热空间，规避控制柜密闭高温导致的设备降速、死机问题，适配车间长期24h连续运行工况。供电采用独立24VDC隔离稳压电源供电，与变频器、加热模块等大功率设备电源完全隔离，同时加装抗浪涌保护模块，抵御车间电压波动与瞬时脉冲干扰，保障网关稳定运行。布线环节严格区分强弱电线路，EtherNet/IP网络采用双层屏蔽工业以太网线，连接ControlLogix以太网模块与网关EIP从站端口；DeviceNet总线采用专用铠装屏蔽总线电缆，严格按照DeviceNet总线规范加装终端匹配电阻，保障500kbps高速总线传输的信号完整性。所有通讯线缆单独穿阻燃管敷设，与动力电缆物理隔离，杜绝层压机高频加热系统、变频器产生的电磁串扰，所有屏蔽层单端可靠接地，接地电阻控制在4Ω以内，有效解决信号漂移、数据丢包、延迟抖动等问题。施工完成后逐一开展通断测试、绝缘测试、接地检测，对线路逐一编号标识、建立布线台账，满足光伏车间安全生产、洁净生产与设备运维标准。

第三阶段：在线组态下载、分链路调试与双向通讯优化

为规避整体调试导致的产线停机、设备误动作风险，本阶段采用单链路调试→单向通讯验证→双向闭环联调→故障模拟校验的逐级调试方案。

第一步，将预调试完成的PLC程序、网关组态文件批量下载至现场设备，重启设备固化所有参数，核对设备站点号、IP地址、总线波特率与规划参数完全一致，无参数冲突。

第二步，单边独立调试总线链路，优先调试EtherNet/IP总线，验证ControlLogix主站可精准识别TX131物联网网关从站设备，链路在线状态正常、无丢包、无超时告警；再独立调试DeviceNet总线，确认欧姆龙主站正常挂载网关从站节点，总线拓扑无异常、站点无冲突、总线负载率达标。

第三步，打通双向数据通讯链路，测试主控系统向下下发层压温度、真空时长、保压压力、设备启停指令，逐点核对欧姆龙PLC接收数据精度、同步速度；测试现场设备温度、真空度、运行功率、故障代码等参数向上回传，确保数据可实时同步至ControlLogix主控、SCADA大屏及工业物联网平台。

调试过程中针对性模拟真空泄漏、腔体超温、舱门未闭合、真空泵异常过载等典型故障场景，校验网关协议转换实时性、故障信号传输准确性与软件联锁逻辑可靠性。结合光伏层压工艺毫秒级同步需求，反复优化网关RPI刷新周期，最终锁定8ms最优刷新参数，彻底解决数据滞后、参数偏差问题，同时完善网关边缘缓存、异常数据标记、断线报警、远程运维功能，全面提升系统稳定性与安全性。

第四阶段：72h空载拷机、带料量产试运行与参数迭代校准

通讯调试完成后，进入长时间稳定性验证与量产适配优化阶段。首先开展72小时不间断空载联动拷机测试，全程实时监测智能网关总线协议转换状态、数据采集器收发准确率、总线链路稳定性、设备运行温度与抗干扰能力，连续记录通讯延迟、丢包率、设备告警信息，确保空载工况下零断连、零报错、零数据异常，验证网关可长期适配光伏车间连续运行工况。空载测试达标后，启动小批量、多版型带料试生产，分别调试常规组件、大尺寸组件、双玻组件等不同版型的层压工艺参数同步效果，重点校验工艺参数下发精度、设备运行状态回传实时性、软硬件联锁动作的协调性。针对试产过程中出现的微小数据映射偏差、工艺同步时差问题，精细化校准网关数据滤波参数与寄存器映射关系，迭代优化系统联动逻辑，彻底解决原有人工参数输入误差、设备联动滞后问题。同时完成网关与厂区MES、SCADA、工业物联网平台的深度对接，调试数据自动归集、实时画面展示、超限异常告警、历史数据存储追溯功能，实现层压工序全流程数据可视化、数字化管控，补齐车间工业物联网数据采集短板。试运行期间每日生成设备运行报表、工艺质量报表，持续优化系统适配性，保障改造后产线良品率与生产效率稳步提升。

第五阶段：项目验收、资料归档与运维培训交付

项目试运行周期结束，系统各项性能指标、工艺指标、数字化指标全部达标后，启动项目收尾与终验交付工作。全面整理归档全套工程资料，包含现场布线图纸、设备安装台账、网关组态备份、PLC程序备份、数据映射对照表、调试日志、72h拷机报告、量产试运行报表、设备运维手册等，形成标准化工程档案，方便后期设备检修、系统扩容、程序迭代与故障追溯。针对车间电气运维人员、工艺操作人员、设备管理人员开展分层专项培训，详细讲解TX131工业网关日常巡检要点、在线参数查看、远程配置修改、总线故障排查、数据校准方法、异常告警处置流程，同时普及EtherNet/IP、DeviceNet两类总线协议的通讯原理与异构网络运维技巧，确保现场人员可独立完成日常运维与简单故障处置。最后联合甲方生产、技术、运维部门开展整体竣工验收，核验通讯稳定性、工艺同步精度、数据采集准确率、设备联锁安全性、物联网平台对接效果等核心指标，全部验收合格后完成项目正式交付，系统投入常态化稳定量产运行。

七、改造前后效果对比

八、项目总结

光伏行业存量产线改造需求旺盛，大量进口主控PLC搭配国产/日系现场控制PLC形成异构总线架构，总线协议差异是数字化转型的普遍卡点。本项目依托塔讯TX131工业网关的协议转换核心能力，以极小的硬件投入打通ControlLogix EtherNet/IP总线与欧姆龙DeviceNet总线的数据链路，同时发挥物联网网关、数据采集器作用，补齐层压工序的数据监控、预警、追溯能力。改造方案无需更换原有昂贵PLC控制系统，改造成本低、施工周期短，适配光伏行业降本增效的核心诉求，具备极强的行业复制价值，助力光伏工厂完成传统自动化向工业物联网、智能制造的进阶升级。
