EtherNet/IP转CC-Link IEFB智能网关｜食品饮料生产线数字化溯源升级

一、项目应用场景概况

本项目落地于华南食品饮料智能化生产车间，主打瓶装饮品无菌灌装、封口、杀菌、包装一体化量产作业，产品涵盖常温饮品、功能性饮料、纯净水等多品类，属于食品行业高洁净、高标准化、高追溯要求的核心生产工序。整条产线实现全自动洗瓶、无菌吹干、精准定量灌装、真空旋盖、紫外杀菌、灯检剔除、成品输送全流程工业自动化作业，车间严格执行食品无菌生产标准，对灌装精度、杀菌温度稳定性、产线连续性、批次溯源性有着极高要求，杜绝容量偏差、杀菌不达标、二次污染等质量问题，是食品企业品质管控与合规生产的关键产线。

产线上层生产调度与质量溯源管控单元，采用罗克韦尔AB 1769-L16ER系列PLC作为EtherNet/IP总线主站设备，依托AB PLC工业总线稳定性强、数据处理精准、适配MES系统能力突出的优势，对接车间食品MES溯源系统与工业物联网监控平台，主要负责下发生产批次工单、定量灌装标准、杀菌温度曲线、生产节拍参数、换产工艺方案，同时汇总全线生产数据、良品不良品统计、设备运行状态、工艺合规数据，完成生产调度、品质分析、批次溯源、合规归档，是整条灌装产线的数字化管控中枢。

现场灌装设备与工艺执行单元，采用三菱FX5U-64MT/ES PLC搭建CC-Link IEFB高速工业总线网络并作为现场主站，集中管控无菌灌装主机、伺服定量灌装模组、高速旋盖设备、紫外线杀菌机组、变频输送线、洁净度传感器、温度压力检测模块、自动次品剔除机构等所有现场工艺设备，负责完成精准定量灌装、恒温杀菌、高速旋盖、在线检测、次品剔除、产线联锁保护等核心现场工艺动作。由于EtherNet/IP与CC-Link IEFB属于两套完全不兼容的工业总线协议，上层AB生产管控系统与现场三菱灌装执行系统无法原生数据互通，形成严重数据孤岛，出现工艺参数无法同步、换产调试繁琐、生产数据无法溯源、工艺合规性无法监管等问题，无法满足食品行业严苛的质量追溯与标准化生产要求。为彻底解决异构总线通讯难题，项目部署塔讯TX161-RE-RE-CCIE/EIS智能网关，依托网关高效的协议转换能力与高精度数据采集器功能，实现双总线双向数据透明传输，适配无菌车间高洁净、高湿消杀、连续量产的严苛工况，助力食品灌装产线实现标准化、数字化、可溯源智能化升级。

二、网关功能简介

塔讯TX161-RE-RE-CCIE/EIS工业级智能网关、工业网关、协议转换网关，采用EtherNet/IP、CC-Link IEFB双从站并行通讯架构，可同时挂载至两套异构工业总线网络，实现跨品牌PLC双向透明数据传输，无需修改现场核心工艺控制程序、无需重构产线联动逻辑，是食品轻工行业老旧产线数字化改造、异构设备组网融合的轻量化核心设备。设备搭载高精度工业数据采集器，支持毫秒级不间断数据采样、本地断线缓存、断网自动补发、生产日志全程归档，可精准采集灌装速度、灌装容量、杀菌温度、洁净度参数、设备运行节拍、故障代码、生产计数与能耗数据，无缝对接工业物联网云平台、食品MES溯源系统、车间质量管控平台与安全生产系统。硬件采用食品级车间专用防尘、防潮、抗冷凝、强抗干扰设计，适配无菌车间高洁净、高湿度、频繁消杀、7×24小时连续量产的严苛工况，支持标准DIN导轨快速安装，运行稳定无间断，广泛应用于食品灌装、饮品包装、无菌加工、轻工自动化等工业自动化场景。

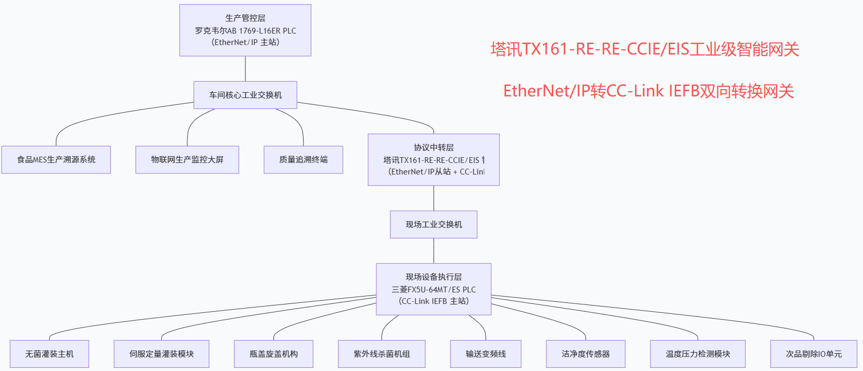

三、设备结构拓扑结构图

四、原有系统架构与项目痛点

改造前，AB 1769-L16ER EtherNet/IP上层管控系统与三菱FX5U CC-Link IEFB现场灌装控制系统相互独立运行，两套系统无任何数据交互通道，现场设备依靠本地固定程序运行，上层MES系统仅能录入人工统计数据，无法实现设备联动与自动数据采集。随着食品行业监管标准升级、客户溯源要求提升、多品类小批量订单增多，原有孤岛式控制架构的弊端全面凸显，严重制约产线产能、产品品质与合规生产，主要存在五大核心痛点。

第一，多品类换产效率低下，工艺一致性差。食品车间品类切换频繁，不同饮品的灌装容量、杀菌温度、灌装速度、旋盖扭矩参数差异较大，上层AB系统存储全套标准化工艺参数，但因总线协议不兼容无法下发至现场设备。每次换产需要技术人员现场逐工位手动修改参数、校准灌装精度、调试杀菌曲线，单次换产耗时28分钟以上，占用大量有效生产工时。同时人工改参极易出现偏差，导致同批次产品灌装容量不均、杀菌温度波动，出现微量次品，产品批次一致性不足，影响品牌品质口碑。

第二，生产工艺数据缺失，合规溯源不达标。现场灌装容量、实时杀菌温度、产线运行节拍、洁净度数据、设备故障记录、次品剔除数据等核心质量与合规数据，仅临时存储在三菱PLC本地寄存器中，无专业数据采集器进行全域采集与云端归档。车间MES系统与工业物联网平台无法获取原始生产工艺数据，无法生成完整批次溯源档案，面对市场监管抽检、客户审厂时存在溯源数据断层，不符合食品安全生产与标准化管控要求，制约企业规模化接单与品牌资质升级。

第三，传统改造方案成本高、停产损失大、工艺风险极高。两套跨品牌PLC总线协议原生无法互通，若采用加装原装专属通讯模块的传统改造方案，软硬件采购成本超3.4万元，且需要大规模重构两端PLC通讯逻辑与产线联动程序。食品无菌灌装产线为连续化量产产线，长时间停机将导致车间无菌环境失效、物料积压报废、订单延期交付，传统改造需要72小时全线停机，经济损失巨大。同时大规模程序改动极易破坏原有成熟的定量灌装、恒温杀菌、无菌联锁、次品剔除核心工艺，极易引发批量生产事故，改造风险不可控，无法落地实施。

第四，设备运维被动，产线稼动率偏低。灌装产线高速连续运行，伺服灌装、旋盖、杀菌设备启停频繁、损耗较快，原有系统无法实时采集设备运行状态、故障代码、运行时长、参数漂移等数据，设备故障仅能依靠人工巡检被动发现。隐性工艺偏差、设备老化、参数漂移无法提前预判，经常出现设备带病运行、突发停机故障，导致产线中断、物料浪费、批次生产中断，日均无效停机时长超40分钟，产线稼动率与有效产能大幅受限。

第五，普通转换设备工况适配差、通讯不稳定。无菌车间常年高湿、频繁消杀、水汽弥漫，且高速伺服设备密集、电磁干扰复杂，前期试用普通通讯转换模块，频繁出现数据丢包、参数漂移、通讯闪断问题，导致灌装定量不准、杀菌温度失控、次品剔除误动作，日均产生多起工艺异常，严重影响产品合格率与生产稳定性，阻碍车间工业自动化数字化合规体系搭建。

五、整体解决方案

针对本项目AB 1769-L16ER EtherNet/IP上层主站+三菱FX5U-64MT/ES CC-Link IEFB现场主站的异构总线架构，结合食品灌装产线高精度、高合规、可溯源、连续量产、快速换产的核心需求，采用塔讯TX161-RE-RE-CCIE/EIS工业网关双从站轻量化协议转换解决方案，无需改动核心灌装、杀菌、剔除工艺程序，零风险打通双总线数据壁垒，构建“工单下发-工艺同步-精准生产-数据溯源-故障预警-合规归档”的食品智能灌装数字化闭环管控体系。

（一）项目硬件配置清单

（二）组网架构设计

整套系统采用双总线物理隔离、网关透明中转的高可靠组网模式，适配无菌车间高湿、消杀、强干扰工况。AB 1769-L16ER中控PLC接入上层工业交换机，通过高屏蔽防潮网线对接网关EtherNet/IP端口，网关以标准从站身份接入EtherNet/IP总线，接收上层生产工单、灌装参数、杀菌阈值、生产节拍、启停联锁指令；三菱FX5U现场PLC搭载CC-Link IEFB总线模块接入现场工业交换机，对接网关CC-Link IEFB端口，网关作为远程从站被三菱主站实时轮询读写。两条总线网络物理独立、互不干扰，彻底杜绝潮湿环境网络串扰与风暴问题，所有跨协议数据解析、转换、高速转发均由网关独立完成，全程保留原有成熟的精准灌装、恒温杀菌、无菌联锁、次品剔除核心工艺逻辑，改造零风险、不影响产品生产质量与无菌环境。

（三）网关数据映射与功能配置

结合食品灌装工艺质控、合规溯源与量产管控需求，精细化配置双向高速数据映射区间。下行数据通道（AB中控→三菱现场）分配210字节数据空间，主要传输产品批次号、灌装容量阈值、伺服速度参数、杀菌温度区间、旋盖扭矩参数、产线节拍指令、安全联锁启停信号；上行数据通道（三菱现场→AB中控）分配230字节数据空间，上传实时灌装容量、杀菌温度曲线、车间洁净度、设备运行频率、产线运行状态、故障代码、良品/次品计数、生产时长数据。网关搭载高精度数据采集器，支持毫秒级连续采样，具备断线缓存、数据自动补发、全程日志归档功能，保障食品生产工艺数据100%留存、零丢失，同步将全域生产数据实时推送至工业物联网平台与MES溯源系统，实现生产可视化、工艺可追溯、合规可归档、故障可预警。同时开启链路心跳检测、断线告警、数据校验纠错功能，保障产线7×24小时不间断稳定量产。

六、项目详细实施过程

本项目利用车间月度消杀保养窗口期错峰施工，全程仅停机3.5小时，最大限度减少产能损失与物料浪费，整体实施轻量化、标准化、零工艺改动，完全适配食品连续量产产线改造需求，分为硬件防潮抗干扰安装布线、网关参数固化配置、PLC轻量化通讯子程序编写、点对点精密通讯调试、全线满载联调五大阶段落地。

第一阶段：硬件防潮安装与标准化布线。将TX161智能网关卡装至灌装产线就地控制柜标准DIN导轨，接入稳定24VDC稳压电源，完成设备接地、防潮、防尘、防冷凝处理，适配无菌车间高频消杀、高湿工况。严格区分双协议专用高屏蔽网线，分别接入对应工业交换机端口，执行强弱电完全分槽布线，通讯线缆远离伺服动力线缆、杀菌机组大功率线缆，彻底规避电磁干扰导致的工艺数据偏差。完成线路导通、绝缘、总线阻抗匹配测试，规范接入终端电阻，保障总线信号高速稳定、无衰减、无失真，满足食品高精度生产数据传输要求。

第二阶段：网关参数调试与永久固化。调试电脑直连网关调试端口，打开塔讯专属配置软件，优先配置EtherNet/IP从站参数，精准匹配AB PLC网段地址，设置高速通讯刷新周期、输入输出字节长度、从站设备编号；随后配置CC-Link IEFB总线参数，适配三菱FX5U通讯协议，设置网关逻辑站号、占用站点数量，开启心跳检测、断线远程告警、本地数据缓存、生产日志归档功能。按照食品灌装工艺清单完成双向寄存器精准一一映射，将所有配置参数固化至网关闪存，断电永久保存，无需重复调试。

第三阶段：两端PLC轻量化通讯子程序编写。AB PLC端使用Studio 5000软件，新增后台轻量化EtherNet/IP通讯子程序，低优先级周期扫描网关上传的生产质控数据、设备状态数据，同步下发工单与工艺参数，不干扰原有生产调度主程序。三菱FX5U端使用GX Works3软件，新增CC-Link IEFB从站读写子程序，周期性接收上层工艺参数与调度指令，同步上传现场灌装、杀菌、设备运行数据，完全不影响精准定量灌装、恒温杀菌、无菌联锁、次品剔除核心工艺，保障产品品质与生产稳定性。

第四阶段：点对点双向精密通讯调试。分段完成双向数据校验，下行测试：中控端切换不同产品灌装工艺、杀菌参数、生产节拍，现场设备实时同步更新，参数传输零延迟、零偏差；上行测试：模拟灌装容量偏差、杀菌温度异常、设备过载故障、次品剔除异常等场景，现场异常数据与故障代码实时上传中控系统与物联网平台，告警响应迅速、日志完整留存。长时间高频量产测试，实测通讯延时稳定在5ms以内，数据传输精准度100%，完全满足食品高精度、高合规生产要求。

第五阶段：全线满载联调与72小时拷机测试。恢复产线满负荷无菌量产运行，全天候监测网关通讯状态、总线报文、工艺数据完整性、设备联动精度，微调数据刷新周期，优化工艺参数同步速度与数据采集精度。全面验证工单下发、工艺同步、精准灌装、数据溯源、故障预警、合规归档全流程功能，所有工艺与通讯指标达标后，网关正式投入7×24小时常态化不间断运行。

七、实施前后效果量化对比

八、项目总结

本食品饮料无菌灌装智能生产线改造项目，依托塔讯TX161-RE-RE-CCIE/EIS工业网关、智能网关优异的双从站协议转换与高速稳定数据传输性能，以轻量化、零风险、低成本的改造方式，成功打通罗克韦尔AB EtherNet/IP与三菱CC-Link IEFB两大异构总线协议的通讯壁垒。项目全程保留产线原有成熟的无菌灌装、恒温杀菌、高精度旋盖、次品剔除、无菌联锁保护核心工艺，仅通过网关部署实现跨品牌PLC系统的双向数据高速透明互通，完美适配食品无菌车间高湿、高频消杀、高洁净、连续量产的严苛工况，精准契合食品行业标准化生产、合规溯源、品质升级、产能提效的核心发展需求。

网关内置的高精度数据采集器，实现了灌装工艺参数、杀菌温控数据、洁净度数据、设备运行状态、生产良率、故障信息、批次信息的全域实时采集与工业物联网、MES溯源系统云端同步，彻底解决了传统食品灌装产线换产低效、工艺偏差、数据孤岛、溯源缺失、运维被动、良品率不稳等行业痛点，全面升级了车间工业自动化与数字化合规质控体系。改造后产线换产效率、产品良品率、设备稼动率大幅提升，不仅降低了物料报废与运维成本，还完善了全批次生产溯源档案，帮助企业顺利通过食品监管抽检与客户审厂，提升品牌核心竞争力。本方案通用性、可复制性极强，可广泛应用于饮品灌装、食品包装、无菌加工、日化灌装等各类轻工智能制造场景，是食品行业轻量化数字化、合规化、智能化升级的优质标杆方案。
