一、应用场景概述
本项目落地于国内头部动力电池企业方形锂电池极片涂布智能化产线，属于新能源锂电核心前段制程，是当前工业自动化赛道成长性最强的领域之一。整条涂布生产线分为放卷、涂布、烘干、辊压、纠偏、收卷六大工位，产线总长度120m，设计产能15ppm/min。产线顶层调度单元采用罗克韦尔CompactLogix 5370 PLC作为EtherNet/IP总线主站，统一对接工厂MES生产执行系统、SCADA上位监控平台，下发涂布厚度、走带速度、烘箱温度等工艺配方指令；现场涂布机伺服纠偏、张力传感器、烘箱变频风机由汇川AM400 PLC搭建DeviceNet总线主站进行本地闭环控制。两套控制系统分属两套独立总线协议网络，原有硬件无原生互通通道，依靠人工纸质传递工艺参数，伴随产线提速改造，异构总线通讯问题直接制约良率提升。项目引入塔讯TX131-RE-DNS/EIS工业网关作为跨总线桥梁，依托网关的协议转换、数据采集器、智能网关一体化能力，打通EtherNet/IP与DeviceNet双向数据交互，构建产线全链路工业物联网数据传输体系。
二、塔讯TX131-RE-DNS/EIS网关功能简介
TX131-RE-DNS/EIS是塔讯自研双从站式工业网关，定位为异构总线专用工业网关与物联网网关，兼具协议转换与分布式数据采集器双重属性，完美匹配本次“EtherNet/IP从站+DeviceNet从站”组网模式：
总线协议双向转换核心能力：EtherNet/IP侧作为标准从站接入CompactLogix主站，支持10/100Mbps自适应以太网，最大收发256字节I/O数据；DeviceNet侧以从站身份挂载至汇川AM400的DeviceNet总线网络，兼容125/250/500kbps三档波特率，硬件芯片实现底层协议透明解析转发，数据转发延迟≤18μs，满足涂布微米级张力同步控制要求。
智能网关运维配置：内置Web可视化配置界面，配套官方EDS、EDS组态文件，工程师无需底层总线协议编程，拖拽式完成寄存器数据映射；支持DIN导轨安装，24VDC隔离供电，IP20防护适配锂电车间防尘防爆工况，宽温工作区间-40℃~85℃。
工业物联网数据上传能力：网关自带边缘数据缓存功能，可采集两端PLC运行状态、工艺实时数据，对接厂区工业物联网平台做数据归集、异常告警，实现设备远程运维。

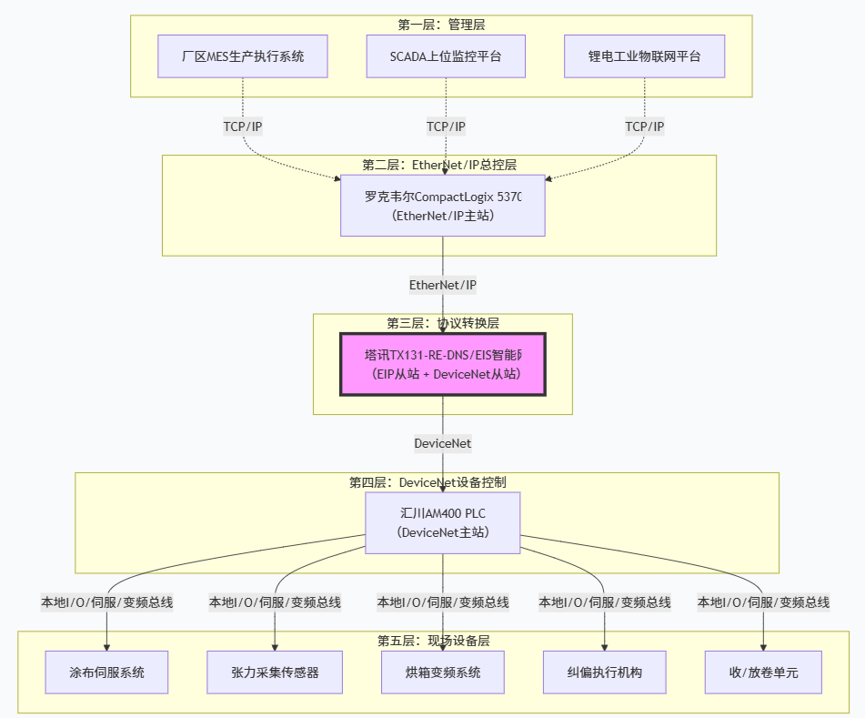

三、系统拓扑结构说明
四、改造前项目核心痛点
总线协议孤岛，工艺下发实时性极差：EtherNet/IP主控系统的配方参数无法自动下发至DeviceNet侧汇川AM400，每次换型生产需要工艺人员现场手动录入参数，单次换型耗时25min以上，日均换型6次，有效生产时长被大量挤占。
生产数据无法回传，质量追溯缺失：涂布厚度、极片张力、烘箱温度等关键制程数据储存在汇川AM400本地，无法上传至罗克韦尔主控及MES系统，出现极片划痕、涂布不均不良品时，无法定位异常工况节点，不良品报废率长期维持在1.2%。
联锁保护依靠硬接线，故障率偏高：两段系统的急停、断带保护采用继电器硬接线联动，车间电磁环境复杂，接线老化、信号干扰每月引发3~5次非计划停机，单次停机维修时长40min，单条产线月度产能损失超12万片电芯。
缺乏统一数据采集通道，工业物联网建设停滞：两套PLC数据各自独立，无标准化数据采集器对接工厂物联网平台，设备OEE、能耗数据只能人工统计，数据失真严重，管理层无法实现数字化精益管控。
五、整体解决方案设计
以塔讯TX131工业网关为核心协议转换节点，保留现场原有全部罗克韦尔、汇川PLC硬件，不更换现有设备，最大化盘活原有固定资产：
网络规划：EtherNet/IP网段设置192.168.1.0段，CompactLogix PLC地址192.168.1.10，TX131网关EIP端口地址192.168.1.11；DeviceNet总线波特率设定250kbps，汇川AM400为主站地址0，网关DeviceNet从站地址5。
数据映射规划：正向（罗克韦尔→汇川）：配方速度、目标涂布厚度、烘箱设定温度共32组输出数据；反向（汇川→罗克韦尔）：实际张力值、实时涂布厚度、风机运行电流、设备故障代码共48组采集数据，依托网关数据采集器完成双向寄存器一一绑定。
安全冗余设计：网关配置数据校验机制，通讯中断时自动保持原有输出值，触发主控系统故障报警；网关电源增加UPS后备供电，规避车间瞬时断电造成通讯中断。
物联网对接：网关上传实时工艺数据至厂区工业物联网平台，搭建设备预警模型，针对张力突变、温度偏移提前推送告警信息。
六、项目分步实施过程
本项目严格遵循工业自动化现场施工规范，结合锂电车间防爆、防尘、不间断生产的严苛要求，采用离线组态、分步施工、分段调试、空载试跑、量产验证的阶梯式实施流程，全程规避产线停机停产风险，兼顾施工效率与系统稳定性，完整实施周期18天，各阶段精细化施工细节如下：
第一阶段：现场勘测、点位核对与离线组态配置
项目前期组织电气工程师、工艺工程师、运维人员联合开展现场全维度勘测，首先对罗克韦尔CompactLogix 5370 EtherNet/IP主站 PLC、汇川AM400 DeviceNet主站PLC的硬件型号、固件版本、总线配置、寄存器地址进行全面核对，整理出完整的输入输出点位表、工艺参数地址表、故障信号地址表，杜绝点位冲突、地址重叠问题。结合产线涂布工艺需求，筛选出需要双向交互的核心数据，明确主控下发的工艺配方参数、现场回传的设备状态与制程数据，完成数据映射清单定稿。随后在离线办公环境搭建仿真调试平台，安装塔讯 TX131网关专用配置软件、罗克韦尔Studio5000编程软件、汇川AutoShop编程软件，导入网关官方EDS组态文件，无需底层总线协议编程，通过拖拽式操作完成EtherNet/IP与DeviceNet双向寄存器数据绑定，精准配置32组下行工艺参数、48组上行采集参数。同时预设网关通讯刷新周期、数据校验规则、断线保持机制、故障报警逻辑，提前完成IP地址、总线波特率、设备站号等网络参数配置，离线完成100%组态工作，最大限度压缩现场调试时长，规避现场带电操作风险。组态完成后进行离线仿真校验，模拟数据收发、参数下发、故障上传等场景，确保映射关系准确无误，最终导出标准化组态文件、参数配置报表，为现场上线调试做好铺垫。
第二阶段：标准化硬件安装、屏蔽布线与接地施工
结合锂电防爆车间施工规范，开展硬件安装与线路敷设工作。选取PLC控制柜空余标准DIN导轨位置固定TX131-RE-DNS/EIS智能网关，设备安装水平对齐、卡扣锁紧，预留充足散热空间，适配车间长期高负荷运行工况。供电系统采用车间独立24VDC隔离稳压电源单独供电，规避其他设备电源干扰，同时加装小型UPS后备电源模块，解决车间瞬时电压波动、短时断电导致的通讯中断问题。布线环节严格遵循工业总线布线标准，EtherNet/IP侧采用超五类双层屏蔽工业以太网线，分别连接CompactLogix 5370以太网模块与网关 EIP从站端口；DeviceNet侧采用专用双层屏蔽总线电缆，终端匹配电阻规范接入，保障总线信号完整性。所有线路全程单独穿管敷设，与动力强电线路物理隔离，规避电机、变频器高频电磁干扰，所有屏蔽层单端可靠接地，接地电阻严格控制在4Ω以内，杜绝信号漂移、数据丢包问题。施工完成后逐一核查线路通断、绝缘性能、接地状态，做好线路标识、编号登记，整理布线台账，满足锂电车间安全生产与设备运维规范。
第三阶段：在线组态下载、分段调试与双向通讯优化
本阶段采用分段调试、逐级验证的方式开展，避免一次性整机调试引发设备误动作、工艺异常。
第一步，分别将预编好的PLC程序、网关组态文件下载至罗克韦尔、汇川PLC及TX131网关设备，重启设备完成参数固化。
第二步，单边独立调试总线通讯，先测试EtherNet/IP总线链路，确认CompactLogix主站可精准识别TX131网关从站设备，以太网链路无丢包、无延迟、无断连告警；再调试DeviceNet总线链路，验证汇川AM400主站正常挂载网关从站节点，总线波特率匹配、站号无冲突，总线拓扑状态正常。
第三步，打通双向闭环数据通讯，测试主控PLC 下发涂布速度、目标厚度、烘箱温度等工艺参数，核对从站PLC接收数据精准度、同步性；测试现场张力数据、设备电流、故障代码、运行状态回传，确保数据实时上传至EtherNet/IP主控系统及SCADA平台。
调试过程中多次模拟生产换型、极片断带、烘箱超温、伺服故障等现场工况，校验网关协议转换的实时性与联锁逻辑的可靠性，针对少量数据映射偏移、响应延迟问题，微调网关RPI刷新周期与数据滤波参数，将整体数据转发延迟稳定控制在20μs以内，完全满足涂布微米级精密控制需求。同时配置网关边缘数据缓存、异常数据标记、通讯断线报警功能，完善系统安全防护机制。
第四阶段：72h空载联调、带料试产与参数精细化校准
通讯调试完成后，进入长时间稳定性测试与量产验证阶段。首先开展72小时不间断空载联动试运行，全程监测TX131智能网关总线协议转换稳定性、数据采集器数据收发准确率、总线链路在线状态，实时记录通讯延迟、丢包率、设备运行温度、信号干扰情况，确保空载状态下零断连、零报错、零数据异常。空载测试合格后，切换至小批量带料试生产模式，接入真实锂电极片涂布生产工况，跟踪不同生产节拍、不同工艺配方下的参数同步精度，重点校验极片张力闭环控制、烘箱恒温调节、伺服纠偏联动的同步效果。针对试产过程中出现的微小参数偏差，精细化校准网关数据映射精度与刷新周期，最终将系统最优RPI刷新周期锁定为10ms，实现两端PLC系统毫秒级同步联动。
同时完成网关与厂区工业物联网平台、MES系统、SCADA监控系统的对接调试，校验工艺数据、设备数据、能耗数据、故障数据的自动归集、实时展示、异常告警功能，确保数据采集完整、上传及时、记录可追溯，补齐产线数字化管控短板。试产期间每日生成运行报表，持续优化系统适配性，彻底解决原有总线孤岛、数据滞后、联动失效等问题。
第五阶段：系统验收、资料归档与运维培训交付
项目试运行稳定、各项指标达标后，启动项目终验与交付工作。首先全面整理全套工程资料，包含现场接线图纸、设备安装台账、网关组态文件、PLC程序备份、数据映射对照表、调试记录、试运行报表、设备运维手册等，完成资料标准化归档，方便后期设备检修、系统扩容、程序迭代。随后开展现场运维培训工作，针对车间电气工程师、设备运维人员、工艺操作人员，分层讲解TX131工业网关的日常巡检要点、参数查看方法、通讯故障排查流程、数据校准方式、远程运维操作，同时讲解总线协议通讯原理、常见异常处理、系统联锁逻辑，确保现场人员可独立完成日常运维与简单故障处置。最后联合甲方技术、生产、运维部门开展整体验收，核验系统通讯稳定性、工艺联动精度、数据采集准确率、物联网对接效果等核心指标，全部达标后完成项目正式交付，整套系统投入常态化稳定运行。

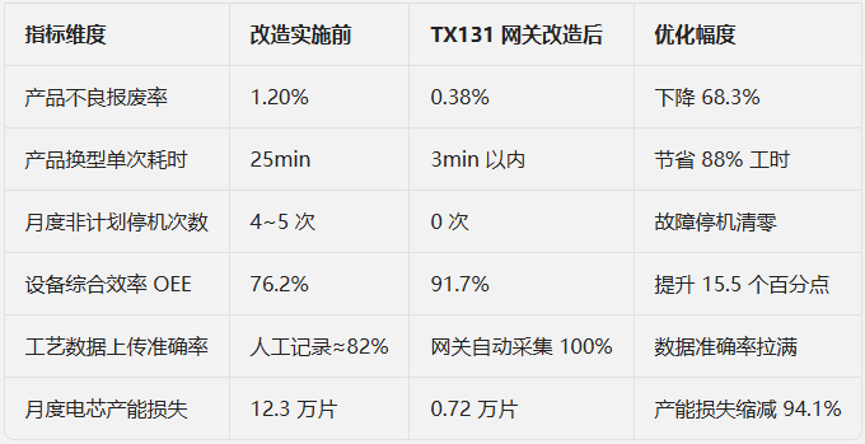

七、项目实施前后量化效果对比
八、项目总结
本次锂电涂布线改造依托塔讯TX131-RE-DNS/EIS智能网关，依靠协议转换能力破除EtherNet/IP与DeviceNet两类总线协议的通讯壁垒，用最低改造成本完成两套异构PLC系统的数据互通。网关同时承载工业网关、物联网网关、数据采集器多重功能，不仅解决了产线实时联动控制的刚需，还补齐了产线工业物联网的数据底座短板。在动力电池行业扩产浪潮下，大量存量产线存在多品牌PLC混用、总线异构问题，该方案具备极强的复制落地价值，兼顾生产稳定性与数字化升级需求，为锂电制造精益化生产提供标准化改造路径。
