在景观亮化洗墙灯、建筑照明、舞台调光效果灯、高端汽车照明及LCD背光照明等应用领域，LED驱动方案常面临输入电压范围宽、调光比要求极高、输出电流精度要高、系统外围要简洁等多重设计挑战。欧创芯原厂OC522B作为一款外围电路简单的多功能平均电流型LED恒流驱动器，支持5V至100V超宽输入电压范围，内置100V/10A功率MOSFET，输出电流可调范围60mA至2.5A，采用平均电流工作模式，支持65536:1超高调光比的高辉调光，最高效率可达93%，内置5.5V稳压管，以SOP8小型封装为工程师提供高性能、高集成度的LED恒流驱动方案。

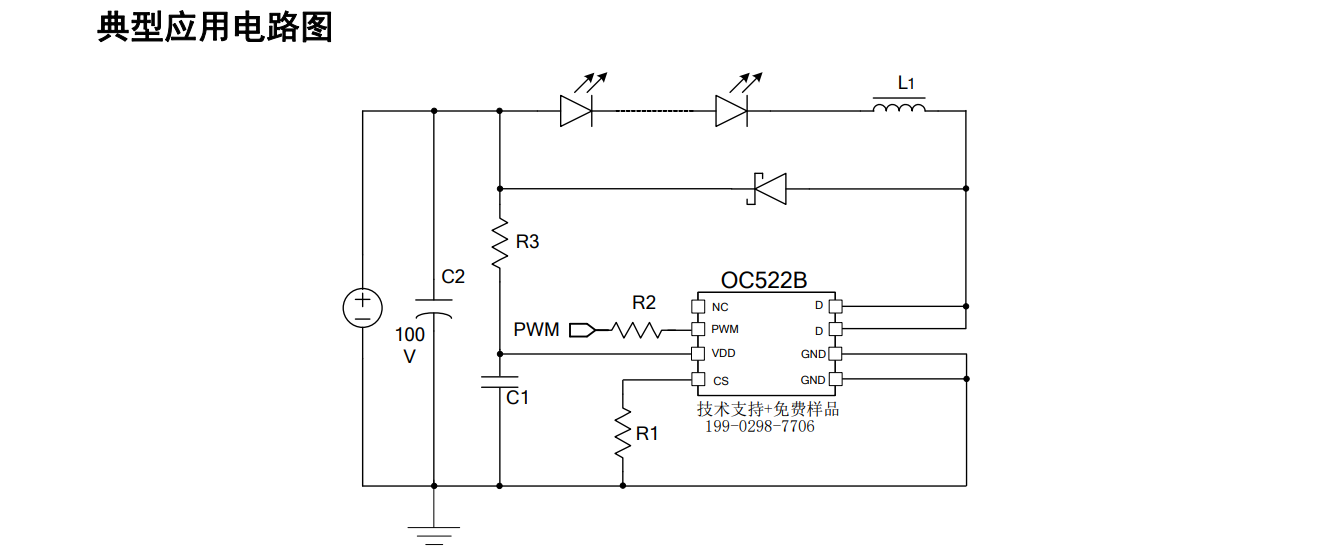

OC522B采用SOP8封装，管脚功能定义清晰（NC、PWM、VDD、CS、D、GND），外围电路简单，仅需少量元件即可构建完整降压型LED恒流驱动电路。芯片支持5V至100V输入电压范围，覆盖12V/24V/36V/48V/72V等主流照明总线及汽车电源系统，应用范围极广。
芯片内置100V/10A功率MOSFET，导通电阻低至25mΩ，极大降低了开关损耗，提升了系统效率。采用平均电流控制算法，输出电流恒流精度≤±5%，且输出电流受输入输出电压、系统电感的影响小，在不同工况下均能保持高度稳定的恒流输出。芯片内部集成环路补偿，外围电路更加简洁，系统更加稳定可靠。
支持65536:1超高调光比，高辉调光表现卓越
OC522B的PWM端口支持超小占空比PWM调光，可响应最小60ns的脉宽，实现65536:1的超高调光比。这一特性使其在高辉调光应用中表现卓越：
极低辉度表现：65536级调光分辨率意味着从全亮到极低亮度之间拥有极其细腻的过渡阶梯，在舞台灯、建筑照明等需要精准控制光强的场景中，可实现平滑无跳变的调光效果。
超小脉宽响应：可响应最小60ns的PWM脉宽，意味着在极高调光频率下依然能实现深度调光，有效避免频闪，满足摄影、高端商业照明等对光品质要求严苛的应用。
PWM端口悬空默认高电平：当PWM端口悬空时默认该端口为高电平输入，芯片正常工作，简化了不需要调光时的设计。
平均电流工作模式，输出电流精度高、抗干扰强
OC522B采用平均电流控制算法，相比峰值电流控制模式具有以下优势：
电流精度高：通过精确的平均电流采样与控制，输出电流受输入输出电压、系统电感的影响小，恒流精度≤±5%，确保多灯并联时亮度高度一致。
抗干扰能力强：平均电流模式对电感纹波不敏感，在输入电压剧烈波动（如汽车抛负载、冷启动）或负载变化时，输出电流仍能保持稳定。
系统稳定可靠：芯片内部集成环路补偿，无需外部补偿网络，外围电路更加简洁，系统更加稳定可靠。
内置100V/10A功率MOS，导通电阻低至25mΩ
OC522B内部集成100V耐压、10A电流能力的功率MOSFET，导通电阻典型值仅25mΩ。相比外置功率管方案，这一设计带来以下优势：
高集成度：省去外部功率管，减少BOM元件数量与PCB面积，降低设计复杂度。
低导通损耗：25mΩ的超低导通电阻有效降低开关损耗，提升系统效率，最高可达93%。
大电流输出能力：10A的MOS电流能力配合外部检流电阻设定，输出电流可调范围60mA至2.5A，覆盖从指示灯到洗墙灯大功率照明的全场景需求。
内置5.5V稳压管，简化供电设计
OC522B内部集成5.5V稳压管，VDD端口电压稳定在5.5V左右。芯片通过VDD引脚外接供电电阻R3从高压输入端取电，内部稳压管自动钳位，无需外部LDO或复杂的供电电路。推荐R3电阻提供VDD电流在5~10mA，确保芯片稳定工作。
最高效率93%，降低系统发热
OC522B最高转换效率可达93%，在全负载范围内保持优异效率表现。高转换效率意味着更低的功率损耗和更少的发热量，特别适用于景观亮化洗墙灯、舞台灯等大功率密闭腔体应用——减少发热不仅延长LED光源寿命，也降低了系统散热设计的难度与成本。
最大工作频率1MHz，电感体积小
芯片最大工作频率可达1MHz，同时支持最小工作频率30~50kHz。高频设计有助于减小电感体积，适合紧凑型PCB布局；低频设计可降低开关损耗，提升效率。工程师可根据具体应用需求灵活优化。
PWM调光，灵活适配多样化需求
OC522B支持PWM调光，PWM端口为高电平时芯片正常工作，为低电平时输出关闭。PWM调光可实现宽范围亮度调节，调光线性度好，适配各类调光控制器。
技术特点：专为高端照明与调光应用优化
超宽输入电压范围5V~100V：覆盖12V/24V/36V/48V/72V等全场景照明总线及汽车电源系统。
内置100V/10A功率MOS，RDSON=25mΩ：低导通损耗，高集成度，简化外围电路。
输出电流可调范围60mA~2.5A：通过外部检流电阻灵活设定，覆盖小功率指示灯到大功率洗墙灯全场景。
平均电流控制，恒流精度≤±5%：输出电流受输入输出电压、电感影响小，抗干扰能力强。
支持65536:1超高调光比：可响应最小60ns脉宽，低辉表现卓越，满足高辉调光严苛要求。
最高效率93%：全负载范围内保持优异转换效率。
最大工作频率1MHz：高频设计减小电感体积，适合紧凑型设备。
内置5.5V稳压管：简化供电设计，外部仅需一颗供电电阻。
内部集成环路补偿：外围电路简洁，系统稳定可靠。
SOP8封装：工业标准封装，便于生产与替换。
OC522B具备5V~100V超宽输入范围、内置100V/10A MOS、65536:1超高调光比、平均电流控制及93%高效率等综合优势，广泛适用于以下领域：
景观亮化洗墙灯
为建筑外墙、桥梁、公园等景观照明提供大功率恒流驱动。宽输入电压范围适应不同供电距离造成的压降，65536:1高辉调光实现细腻的动态色彩变化与场景切换，平均电流控制确保多组灯具亮度高度一致。
建筑照明
为办公楼、商场、酒店等室内外建筑照明提供高精度恒流驱动。平均电流模式抗干扰能力强，在长线缆供电场景下输出电流稳定不漂移，PWM调光兼容各类智能照明控制系统。
舞台调光效果灯
为舞台灯光、演艺照明等提供专业级调光驱动。65536:1超高调光比实现从全亮到极低亮度的平滑无跳变过渡，60ns最小脉宽响应能力支持高频深度调光，无频闪满足摄影与演出对光品质的极致要求。
高端汽车照明
从12V/24V汽车电源取电，为日行灯（DRL）、转向灯、尾灯、氛围灯等提供高精度恒流驱动。5V~100V宽输入范围从容应对冷启动电压跌落、抛负载电压尖峰等汽车电源剧烈波动；平均电流控制抗干扰能力强，在汽车电磁环境中输出稳定可靠。
LCD背光照明
为液晶显示器、电视、车载显示屏等提供LED背光恒流驱动。平均电流控制确保背光亮度均匀性，65536:1高辉调光配合PWM调光实现精准的亮度控制，满足HDR等高性能显示对背光精度的要求。
欧创芯OC522B以5V~100V超宽输入范围、内置100V/10A功率MOS（RDSON=25mΩ）、60mA~2.5A可调输出电流、65536:1超高调光比、平均电流工作模式及93%高效率，成为景观亮化、建筑照明、舞台调光、高端汽车照明及LCD背光照明等领域的理想恒流驱动方案。
其65536:1超高调光比配合最小60ns脉宽响应能力，在高辉调光应用中实现极低亮度的细腻过渡，满足专业级调光需求；平均电流控制算法确保输出电流精度高、抗干扰能力强、受电感和输入输出电压影响小；内置100V/10A MOS高集成度简化了外围电路，降低了BOM成本与PCB面积；内置5.5V稳压管使供电设计极为简洁，仅需一颗电阻即可完成高压取电。对于希望以一颗芯片覆盖宽输入电压范围、追求超高调光比、需要高集成度并保障系统可靠性的照明设计团队，OC522B无疑是一个值得优先评估的高性能LED恒流驱动方案。
