EtherNet/IP转Modbus RTU｜工业物联网赋能半导体晶圆检测数据融合追溯

一、应用场景

半导体晶圆检测是集成电路制造过程中的关键质量控制环节，其检测精度和数据完整性直接影响芯片良率和制造成本。某半导体封测企业在江苏苏州的晶圆检测车间中，其探针测试和AOI（自动光学检测）产线采用了罗克韦尔自动化（AB）CompactLogix 5370系列PLC作为EtherNet/IP主站控制器，负责探针台、AOI光学检测设备、晶圆传送机械手等核心设备的高精度协调控制。CompactLogix 5370基于EtherNet/IP工业以太网总线协议，具备微秒级IO响应和多轴运动控制能力，能够精确控制探针台的定位精度（±1μm）和AOI检测的图像采集节拍，满足半导体检测的高精度要求。

与此同时，该车间的生产监控和数据管理系统由一台HMI/SCADA上位机承担。上位机通过Modbus RTU协议与洁净室环境监控系统（粒子计数器、温湿度传感器、压差传感器）和设备状态指示灯柱进行通讯，采集洁净室环境参数和设备状态信号，并运行SCADA组态软件进行车间级监控和数据上报。由于CompactLogix 5370运行在EtherNet/IP网络，HMI/SCADA上位机运行在Modbus RTU网络，两套系统之间无法直接交换数据，导致晶圆检测数据与洁净室环境数据相互隔离。

在半导体行业向7nm及以下先进制程演进和芯片良率竞争日益激烈的背景下，企业需要将晶圆检测数据与洁净室环境数据进行关联分析，探究环境粒子浓度、温湿度波动对晶圆缺陷率的影响，以数据驱动的方式优化检测工艺和洁净室管理。如何实现CompactLogix 5370的EtherNet/IP网络与HMI/SCADA上位机的Modbus RTU网络之间的高速可靠数据互通，成为该检测车间智能化升级的关键技术需求。

二、协议转换网关功能简介

塔讯TX131-RE-RS-EIS是一款面向工业自动化现场异构网络互联的专业协议转换网关，兼具物联网关和数据采集器的双重功能。该网关在EtherNet/IP侧以从站（Adapter）模式接入CompactLogix 5370的EtherNet/IP扫描器网络，在Modbus RTU侧以从站模式接入HMI/SCADA上位机的RS485总线，两侧均以从站身份响应主站的读写请求，实现两种总线协议之间的透明数据映射。

针对半导体晶圆检测线的应用需求，TX131-RE-RS-EIS的核心功能优势包括：

双从站高速转换：EtherNet/IP侧支持RPI低至1ms，Modbus RTU侧支持最高115200bps波特率，端到端数据延迟可控制在50ms以内，满足半导体检测的实时性要求。

数据完整性保障：支持通讯状态检测和数据时间戳，确保检测数据和环境数据的完整性和可追溯性，满足半导体行业对数据质量的严格要求。

大容量映射区：输入/输出各512字节的过程数据区，可满足晶圆ID、检测结果、缺陷分类、环境粒子数、温湿度等数百个点位的同时交换。

工业级抗干扰：金属外壳，DIN导轨安装，宽温设计，电源和通讯接口隔离，适应洁净室的长时间连续运行环境。

低功耗免维护：无风扇设计，整机功耗低于3W，支持7×24小时连续运行，减少对洁净室的维护干扰。

作为一款高性能工业网关，TX131-RE-RS-EIS为半导体晶圆检测线检测数据与环境数据的融合提供了可靠的协议转换通道，是工业物联网架构中连接异构总线协议的关键智能网关节点。

三、系统结构拓扑图

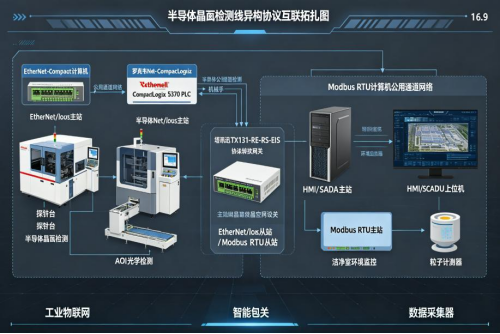

半导体晶圆检测线异构协议互联拓扑图

系统拓扑分为三个层次：

EtherNet/IP检测控制层：罗克韦尔CompactLogix 5370 PLC作为EtherNet/IP主站，通过工业以太网连接探针台、AOI光学检测、机械手等设备，TX131-RE-RS-EIS作为EtherNet/IP从站接入。

协议转换层：TX131-RE-RS-EIS网关居中部署，以太网口接EtherNet/IP网络，RS485串口接Modbus RTU网络。

Modbus RTU监控层：HMI/SCADA上位机作为Modbus RTU主站，通过RS485总线连接洁净室环境监控、粒子计数器等，TX131-RE-RS-EIS作为Modbus RTU从站接入。

四、项目痛点

检测-环境数据割裂：CompactLogix 5370采集的晶圆检测结果（良率、缺陷类型、缺陷位置）与HMI/SCADA采集的洁净室环境数据（粒子浓度、温湿度、压差）存储在不同系统中，工艺工程师无法分析环境因素对晶圆缺陷率的影响。

良率分析缺乏数据：晶圆缺陷的成因分析需要同时关联检测数据和环境数据，但由于数据隔离，良率分析只能依赖检测端数据，环境因素被排除在外，导致部分缺陷原因无法定位。

环境异常响应滞后：洁净室粒子浓度或温湿度异常时，HMI/SCADA仅在本地报警，CompactLogix 5370无法获取该信息，检测线可能在环境异常的情况下继续运行，导致整批晶圆检测结果不可信。

数据上报不完整：向MES系统上报的检测数据缺少对应的环境数据，MES中的批次记录不完整，无法满足客户对半导体产品可追溯性的要求。

系统集成成本高：若采用HMI/SCADA上位机额外安装EtherNet/IP通讯卡和OPC服务器的方案，不仅硬件和软件成本高（约12万元），还需开发专用接口，稳定性和实时性难以保证。

五、解决方案

采用塔讯TX131-RE-RS-EIS协议转换网关，构建”CompactLogix 5370（EtherNet/IP主站）—TX131网关（双从站）—HMI/SCADA上位机（Modbus RTU主站）“的异构通讯架构。

硬件部署

在检测线电气柜中安装TX131-RE-RS-EIS网关。以太网口接入EtherNet/IP交换机，与CompactLogix 5370同网段（192.168.1.x）；RS485接口接入HMI/SCADA上位机的多串口卡所扩展的RS485总线，网关从站地址设为6，波特率19200，8数据位，1停止位，无校验。

数据映射配置

CompactLogix→HMI/SCADA方向（检测数据上传）：晶圆ID、检测开始/结束信号、良率数据、缺陷类型、缺陷数量、设备运行状态等68个点位，由CompactLogix写入EtherNet/IP输出区，映射到网关Modbus保持寄存器40001~40068，供HMI/SCADA读取。

HMI/SCADA→CompactLogix方向（环境数据下发）：洁净室粒子浓度（≥0.5μm和≥5μm）、温度、湿度、压差、环境超标报警等54个点位，由HMI/SCADA写入网关Modbus输入寄存器30001~30054，映射到EtherNet/IP输入区供CompactLogix读取。

主站配置

CompactLogix 5370侧：在Studio 5000中添加TX131为EtherNet/IP IO从站，配置输入/输出Assembly和数据长度，建立Controller标签，并在主程序中编写检测数据与环境数据的关联逻辑和环境超标联锁逻辑。

HMI/SCADA侧：在SCADA组态软件中配置Modbus RTU驱动，添加TX131从站设备，配置读写寄存器地址和扫描周期，将检测数据和环境数据在同一监控画面中展示，并自动上报至MES系统。

应用逻辑

数据关联：CompactLogix在每片晶圆检测完成时，将检测结果与当前时刻的环境数据（通过网关实时获取）进行关联打包，上传至MES系统，实现检测-环境数据的批次级关联。

环境联锁：CompactLogix实时监测环境参数，当粒子浓度超标或温湿度超差时，自动暂停晶圆传送并触发报警，防止在环境异常时继续检测。

六、实施过程

第一阶段：现场勘查与点位确认

现场确认CompactLogix 5370的IP地址、EtherNet/IP网络配置、HMI/SCADA上位机的串口参数、粒子计数器和传感器的Modbus地址。与工艺工程师共同梳理需要交互的数据点位，共确定122个点位：检测数据上传68个，环境数据下发54个。

第二阶段：网关配置与实验室联调

在实验室使用CompactLogix 5370样机和HMI/SCADA上位机搭建测试平台。完成TX131网关配置和122个点位的映射表。测试数据读写正确性、刷新周期和通讯中断恢复能力。检测数据刷新约100ms，环境数据约500ms，报警响应约50ms，均满足要求。

第三阶段：现场安装接线

利用设备维护窗口期进行网关安装。网关安装在检测线电气柜的DIN导轨上，接入24VDC电源。以太网和RS485接线同步完成，RS485线缆采用屏蔽双绞线缆。接线完成后通电自检正常。

第四阶段：在线调试

在检测线换批间隙进行在线调试。在CompactLogix中下载添加了网关从站的程序，在HMI/SCADA中配置Modbus驱动和监控画面。逐点验证122个点位的数据一致性，重点测试检测-环境数据关联功能和环境超标联锁功能：模拟粒子浓度超标，CompactLogix在60ms内检测到并暂停晶圆传送，联锁功能正常。

第五阶段：试运行与验收

系统投入5天连续试运行。期间监测网关通讯状态、数据丢包率、联锁响应时间等指标。试运行期间通讯成功率99.99%，数据关联准确，联锁功能可靠。工艺工程师基于融合数据进行了首次环境-缺陷关联分析，发现粒子浓度波动与某类缺陷存在相关性，为后续工艺优化提供了方向。项目通过验收。

七、应用效果

检测-环境数据融合：实现了晶圆检测数据与洁净室环境数据的实时关联，每片晶圆的检测结果均附带对应的环境参数，MES中的批次记录完整率从70%提升至100%。

良率分析能力增强：工艺工程师可基于融合数据分析环境因素对缺陷率的影响，试运行期间已发现粒子浓度与某类缺陷的相关性，为良率提升提供了数据驱动的优化方向，预计后续良率可提升1-2个百分点。

环境异常实时联锁：洁净室环境异常时检测线自动暂停，避免了在环境异常时继续检测导致的结果不可信问题，年减少无效检测约200批次。

数据上报自动化：检测数据和环境数据自动关联并上报MES，取消了人工录入环节，数据上报及时率达到100%，满足客户可追溯性要求。

改造投资经济：单台网关加调试费用约2万元，远低于OPC服务器方案（约12万元），投资回报周期不足3个月。

八、项目实施前后效果对比

九、总结

本案例通过塔讯TX131-RE-RS-EIS协议转换网关，成功实现了罗克韦尔CompactLogix 5370（EtherNet/IP主站）与HMI/SCADA上位机（Modbus RTU主站）之间的异构总线协议互联。网关以双从站模式同时接入检测控制层的EtherNet/IP网络和监控层的Modbus RTU网络，完成了检测数据与环境数据的双向透明传输，并在此基础上实现了检测-环境数据关联和环境超标联锁。

该项目充分展示了工业网关在半导体制造智能化升级中的核心价值：以协议转换打破检测控制与环境监控之间的总线协议壁垒，以数据采集器的精度实现点位级数据互通，为工业物联网平台提供高质量的融合数据底座。TX131-RE-RS-EIS作为一款高性能的智能网关和物联网关，为半导体企业的良率提升、质量追溯和精细化管理提供了经济高效的互联解决方案。
