DeviceNet转Modbus RTU协议转换方案在汽车总装底盘合装线的应用实践

一、应用场景

国内乘用车总装车间普遍向多车型混线、高节拍、柔性化方向发展，内饰线、底盘线与最终线三段输送相互衔接，其中底盘合装工位（俗称marriage合装）承担底盘总成与白车身的自动对接，是总装车间柔性输送与拧紧联线的核心瓶颈工位。本项目位于某整车厂总装车间底盘合装区，承担轿车与SUV共线混流生产，设计节拍约60JPH，合装小车需在随行过程中与输送车身保持速度同步，并在螺栓拧紧窗口内完成高精度停位。原有控制系统以欧姆龙CJ2系列PLC为核心控制器，通过机架上的CJ1W-DRM21 DeviceNet主站单元接入现场远程I/O与既有总线设备，DeviceNet主干速率250kbps。现场输送与升降类设备分布较为分散：摩擦输送滚床与底盘合装小车驱动采用施耐德ATV320变频器共6台；工位举升与随行升降机构采用欧姆龙3G3MX2-ZV1变频器共2台；吊具与合装小车位置检测采用欧艾迪OID-RS485-ABS绝对值编码器共2只。上述传动与位置设备出厂仅提供Modbus RTU通讯口，长期未接入主干 DeviceNet网络，依靠硬接线点动与电位器给定运行，与PLC之间存在明显的异构总线协议鸿沟，制约了合装同步控制与生产数据上传MES/ANDON的能力。内饰线、底盘线与最终线在合装区前后衔接，内饰吊具从空中输送进入合装位，底盘托盘从下方举升线送达，两者在合装小车上完成精确定位后由多轴拧紧枪完成底盘螺栓自动拧紧，因此合装区对输送节拍、停位一致性与安全联锁的要求远高于一般输送辊道。

二、协议转换网关功能简介

塔讯TX60-DN-RS/DNS是一款面向工业自动化现场的DeviceNet从站转Modbus RTU主站协议转换网关，属于工业级工业网关/智能网关类产品。网关采用35mm标准导轨式安装、金属外壳、宽范围直流电源供电，DeviceNet口与RS-485口电气隔离，具备端口浪涌与静电防护和较强的工业电磁兼容抗干扰能力，可直接安装于控制柜内长期运行。在DeviceNet侧，网关作为标准 DeviceNet从站设备工作，随产品提供EDS设备描述文件，DeviceNet主站（PLC扫描器模块）导入EDS后，在网络配置软件中将网关登记进扫描器扫描列表，定义其输入/输出I/O数据长度，此后主站即按轮询或状态改变方式周期性与网关交换过程数据，通信速率125/250/500kbps可与现场网络一致；在Modbus RTU侧，网关作为Modbus RTU主站，通过RS-485接口按照用户配置的站号、波特率、校验方式和轮询周期，依次轮询下挂的多台RTU从站，支持01H、02H、03H、04H、05H、06H、0FH、10H等标准Modbus功能码，波特率1200～115200bps可设，支持一条总线多类从站混挂。配套图形化配置软件以表格方式完成 DeviceNet输入/输出数据区与Modbus线圈/离散量/输入寄存器/保持寄存器区之间的双向数据映射，可设置数据类型、字节序与工程量缩放，全程无需修改PLC程序、无需编写定制代码、免二次开发。该网关同时充当现场总线协议之间的桥梁与边缘数据采集器：下行把分散的RTU仪表、传动设备纳入统一总线协议网络，上行把过程数据透明送入DeviceNet主站乃至SCADA、MES与工业物联网平台，是老旧产线改造与新产线设备互联中高性价比的物联网网关选型。

三、系统结构拓扑图

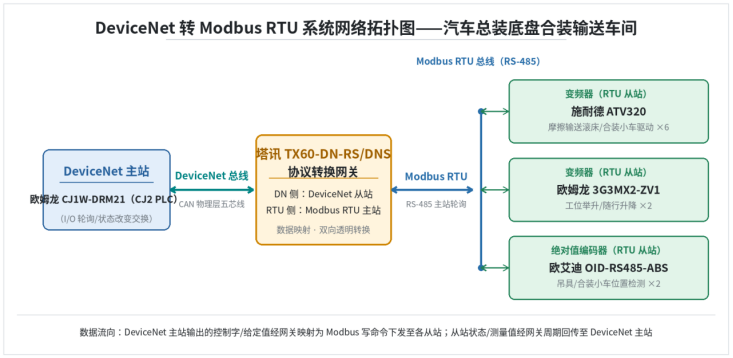

图1 汽车总装底盘合装输送车间DeviceNet转Modbus RTU网络拓扑结构图

四、项目痛点

在底盘合装输送与拧紧联线改造前，现场主要存在以下几类问题。

第一，协议异构难以直接互联：CJ1W-DRM21主站只能扫描DeviceNet从站，而ATV320、3G3MX2-ZV1与OID编码器均为 Modbus RTU从站，两种总线协议之间没有现成接口，若不引入协议转换设备，只能保留硬接线方式。

第二，老系统扫描列表与远程I/O资源趋紧：CJ1W-DRM21扫描器内既有设备已接近满载，新增变频器启停、频率给定、状态反馈与位置信号需要占用大量远程I/O点，硬接线改造需要从滚床地坑、举升立柱、吊具轨道重新敷设多芯控制电缆，施工窗口只能安排在周末停线，工程量与停线风险都较大。

第三，数据孤岛明显：变频器实际频率、输出电流、故障字以及合装小车实时位置均无法进入PLC与MES，工艺与设备管理人员只能在现场巡检时人工抄录，合装停位偏差、滚床卡滞等异常依赖维修工逐台排查，响应慢。

第四，合装同步精度要求高：底盘合装需要小车与车身随行同步，停位精度要求控制在亚毫米级，点对点硬接线无法把绝对值编码器的位置实时回传PLC形成位置闭环，传统模拟量方案又存在漂移与抗干扰问题。

第五，定制开发成本高：若为每台变频器单独加装DeviceNet通讯卡或由开发商按私有协议编写驱动，采购与开发费用高、周期长，且后续备件与维护依赖原供应商，扩展性差。

此外，合装区地坑内油污、水汽与变频器辐射较强，长期点对点信号线路易受干扰，曾出现过因屏蔽处理不到位导致的停位漂移与误信号，增加了设备维护与质量管控压力。

五、解决方案

总体方案在不改动CJ2  PLC程序主干逻辑的前提下，于合装区控制柜内增加一台塔讯TX60-DN-RS/DNS网关。DeviceNet侧通过五芯干线电缆把网关作为标准DeviceNet从站挂入CJ1W-DRM21扫描列表，主站定义网关输入区48字节、输出区48字节；RS-485 侧以手拉手方式串联ATV320×6（站号1～6）、3G3MX2-ZV1×2（站号7、8）与 OID-RS485-ABS编码器×2（站号9、10），总线波特率19200bps、8位数据、偶校验，网关对RTU侧总轮询周期约180ms。

在输出区（PLC 经网关写 RTU），字节 0～1 映射为站 1 ATV320 控制字（Modbus 功能码 06H 写保持寄存器 4001H，正转/反转/复位位），字节 2～3 映射为站 1 频率给定（功能码 10H 写 4002H～4003H，0.01Hz 分辨率，PLC 内工程量 Hz 乘以 100 后下发）；站 2～6 ATV320 按相同布局依次占用输出区 4～35 字节；站 7、8 的 3G3MX2-ZV1 控制字与频率给定分别占用 36～43 字节。在输入区（RTU 经网关读 PLC），字节 0～1 为站 1 ATV320 状态字（03H 读 4000H），字节 2～3 为站 1 实际输出频率（03H 读 4001H，PLC 内除以 100 还原为 Hz）；站 2～6 同样按 4 字节一组回传状态与频率；站 9、10 两只 OID 绝对值编码器各占用 4 字节（03H 读 3000H～3001H，32 位位置值低字在前，按 1μm 脉冲当量折算成长度坐标），站 7、8 3G3MX2 状态字各占 2 字节。字节序在网关配置软件中统一设为大端，工程量缩放系数与偏移量按各设备手册标定。

控制下发链路为：CJ2 PLC根据车身到达信号与拧紧工艺节拍计算合装小车同步速度给定，写入DeviceNet输出区对应字节，网关周期性映射为06H/10H Modbus写命令下发至ATV320与3G3MX2，实现滚床启停、合装小车升降与随行速度调节。数据回传链路为：两只OID绝对值编码器的合装小车纵向位置与吊具位置，由网关以03H功能码周期读入并映射到DeviceNet输入区，PLC据此与车身输送速度做位置闭环，保证合装点同步随行与停位精度；变频器状态字与故障字同时上传PLC并转发MES/ANDON，实现输送设备运行监视与异常声光提示。网关DeviceNet侧与主站之间采用轮询I/O交换，RTU侧对不同站号按轮询表顺序依次访问，单条报文超时与失败重试可在配置软件中设置，任一从站通讯丢失时网关在输入区对应字节给出错误标志，PLC可据此触发ANDON提示与安全降速，避免带病运行。

六、实施过程

实施按以下步骤推进：

第一步，硬件检查与导轨安装，核对TX60-DN-RS/DNS网关、电源与接线端子，将网关安装于合装区控制柜内35mm导轨；

第二步，DeviceNet侧沿既有五芯干线就近T接网关，RS-485侧以手拉手方式敷设屏蔽双绞线至6台ATV320、2台3G3MX2与2只OID编码器，总线末端接入120Ω终端电阻，通过拨码与网关配置软件设置各RTU从站站号；

第三步，在欧姆龙网络配置软件中导入TX60-DN-RS/DNS的EDS文件，把网关加入CJ1W-DRM21扫描列表，定义输入48字节、输出48字节，与既有DeviceNet网络保持250kbps一致；

第四步，在网关图形化配置软件中设置RTU串口参数（19200bps、8E1）与轮询表，逐站定义03H/06H/10H读写寄存器；

第五步，建立DeviceNet输出区字节与Modbus写寄存器、Modbus读寄存器与DeviceNet输入区字节的双向映射表，配置数据类型、字节序与缩放系数并下装网关；

第六步，单机调试：先脱离产线低速点动各台ATV320与3G3MX2，核对启停方向、频率给定与反馈一致，再核对两只OID编码器位置读数与机械刻度；

第七步，联机带载试运行：按空车—单车型—混线顺序逐步加载，验证合装小车随行同步与停位精度，比对MES收到的运行数据；

第八步，正式投运并对维护、工艺与点检岗位完成操作与故障排查培训。

七、应用效果

改造投运后，底盘合装输送与拧紧联线的自动化水平与数据透明度均有明显提升。合装小车随行停位精度由原硬接线方式下的约 ±2mm提升至±0.5mm以内，与车身同步跟随误差稳定在工艺允许窗口内，拧紧工位因停位偏差引起的返修率明显下降。6台 ATV320、2台3G3MX2与2只OID编码器全部纳入同一总线协议网络，变频器频率、电流、故障字与合装小车位置实时上传 MES/ANDON，工艺与设备管理人员在中控室即可监视全线输送状态。现场点检由原来每班人工逐台抄表约2小时缩短为中控室自动巡检，滚床卡滞、编码器位置异常等故障平均定位时间由30分钟以上缩短到5分钟以内。DeviceNet主干扫描列表无需大改PLC程序即完成10台RTU设备接入，后续新增混线车型或扩展工位时，仅需在网关配置软件中追加轮询表项，工程实施周期与停线窗口显著压缩，整体改造投入仅为逐台加装专用通讯卡方案的较小比例。由于网关两侧电气隔离并具备端口浪涌与静电防护，地坑与举升立柱现场的电磁干扰未再引起位置漂移，合装连续运行故障率较改造前明显下降，拧紧工位一次合格率稳步提升。

八、项目实施前后效果对比

从上表可以看出，改造的核心收益在于：以一台工业网关替代了原本大量点对点硬接线与人工抄表环节，把分散在滚床、举升与吊具上的传动和位置设备统一到同一总线协议体系内，既满足了底盘合装对位置同步与停位精度的工艺要求，又为后续混线车型扩展与 MES数据贯通预留了标准化通道。

九、总结

本案例以欧姆龙CJ1W-DRM21 DeviceNet主站为核心，通过塔讯TX60-DN-RS/DNS协议转换网关，将6台施耐德ATV320变频器、2台欧姆龙3G3MX2-ZV1变频器与2只欧艾迪OID-RS485-ABS绝对值编码器统一接入总装主干网络，在不改PLC主干程序、免二次开发的前提下实现了DeviceNet转Modbus RTU的双向透明数据交换。方案兼顾了多车型混线总装对随行同步、高精度停位和生产数据上传的实际需求，为汽车总装输送与合装类老线改造提供了一种低成本、可复制的物联网网关落地路径。
