300W大功率 LED升压恒流面板灯驱动芯片H6900B：3.7V 5V12V升压9V24V3A无频闪调光IC方案 惠海原厂

在 LED 照明、背光类产品的驱动设计中，低压输入升压驱动高压 LED 灯串的场景，常会遇到恒流精度难把控、能效偏低、外围器件多等问题。惠海推出的 H6900B 升压型 LED 恒流驱动芯片，依托成熟的电路设计，为这类场景提供了高可靠性的器件选型。

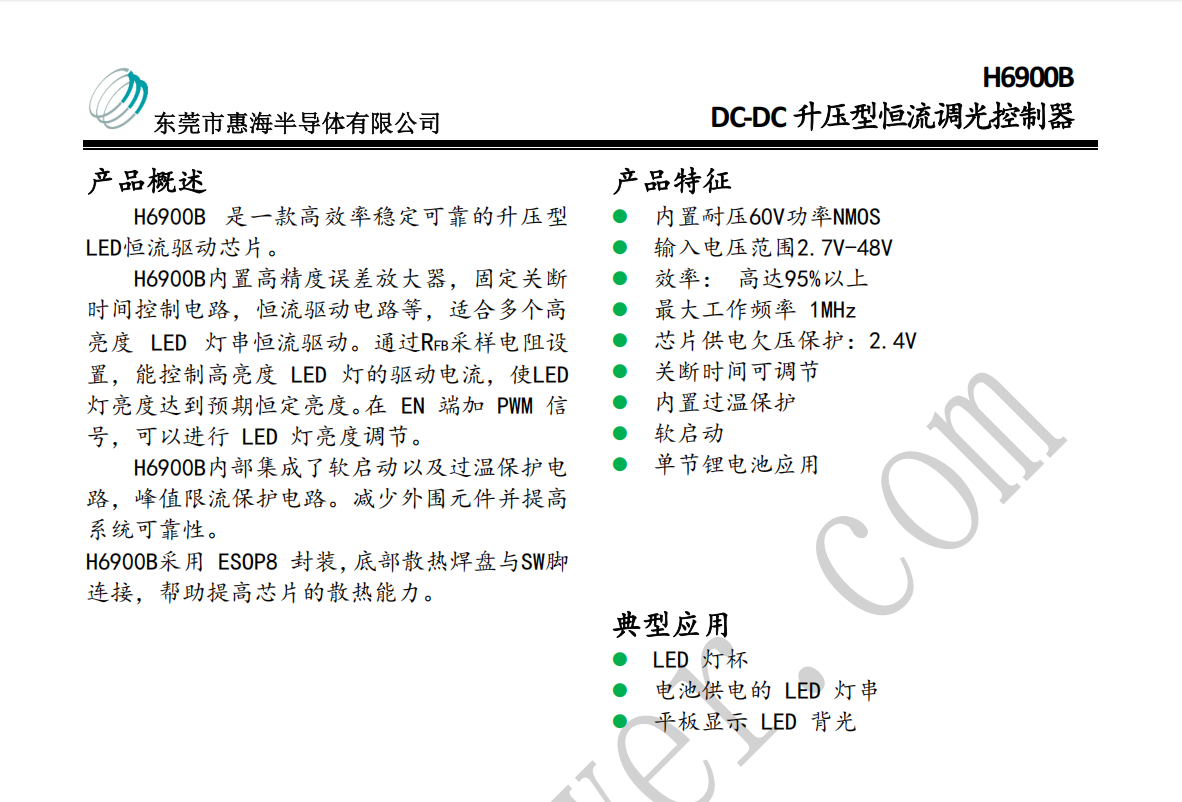

一、惠海半导体原厂H6900B精准恒流控制，支持无频闪调光

H6900B 采用固定关断时间控制架构，内置高精度误差放大器与恒流驱动电路，仅需通过外接 RFB 采样电阻，即可灵活设定 LED 的驱动电流，实现稳定的恒流输出，保证 LED 亮度均匀一致。

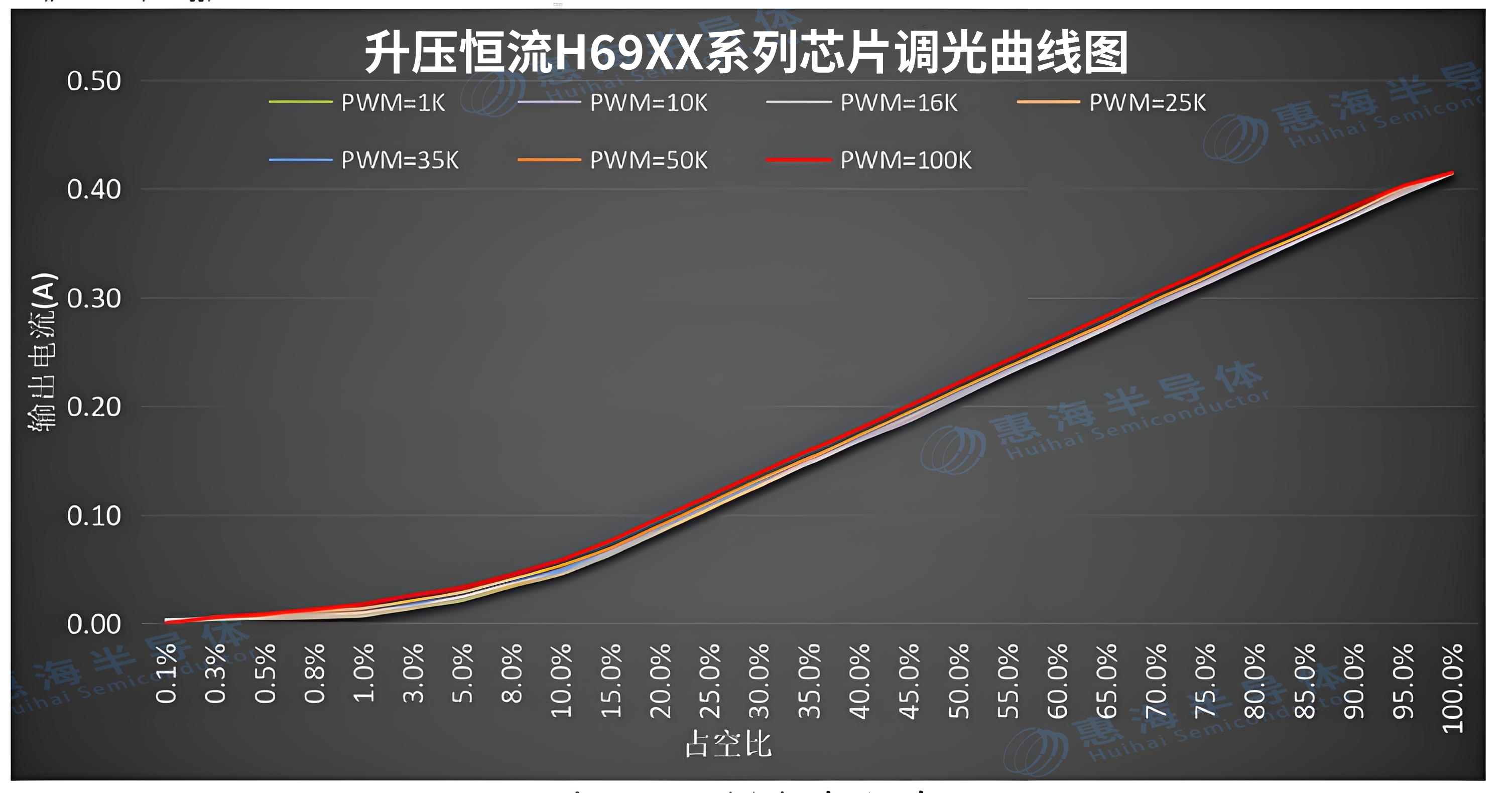

芯片支持在 EN 端输入 PWM 信号进行亮度调节，调光全程无频闪，能够适配对照明光质、视觉体验有较高要求的场景，满足分级调光、智能调光等不同的设计需求。

二、惠海半导体原厂H6900B宽压大功率适配，能效表现突出

电气参数层面，H6900B 内置耐压 60V 的功率 NMOS 管，输入电压范围覆盖 2.7V-48V，可兼容 3.7V 单节锂电池、5V、12V 等常见低压输入，升压输出可支持 9V、24V 等多种规格，最大输出电流达 3A，可满足 300W 级大功率 LED 面板灯的驱动需求。

同时该芯片转换效率最高可达 95% 以上，最大工作频率为 1MHz，既提升了电能利用效率，也有助于缩小外围电感、电容等无源器件的体积，助力驱动方案的小型化设计。

 三、惠海半导体原厂H6900B多重保护集成，强化系统可靠性

为简化外围设计、提升系统运行稳定性，H6900B 内部集成了完整的保护机制：内置软启动电路，抑制上电冲击电流；搭载过温保护与峰值限流保护，应对过载、高温等异常工况；配备 2.4V 供电欠压保护，避免低压状态下芯片工作异常。

高度集成的保护设计，在减少外围元件数量的同时，也提升了整体系统的可靠性，方案成熟稳定，可有效缩短产品的开发周期。

四、惠海半导体原厂H6900B优化封装散热，适配长时间工况

H6900B 采用 ESOP8 封装，底部散热焊盘与 SW 引脚相连，有效拓展了芯片的散热路径，提升散热能力，保障芯片在大功率、长时间连续工作的工况下，仍能维持稳定的工作温度与性能表现。

五、惠海半导体原厂H6900B典型应用场景

目前该芯片方案可应用于 LED 灯杯、电池供电 LED 灯串、平板显示 LED 背光等多个领域，为各类升压型 LED 驱动设计提供了高集成度的器件参考。

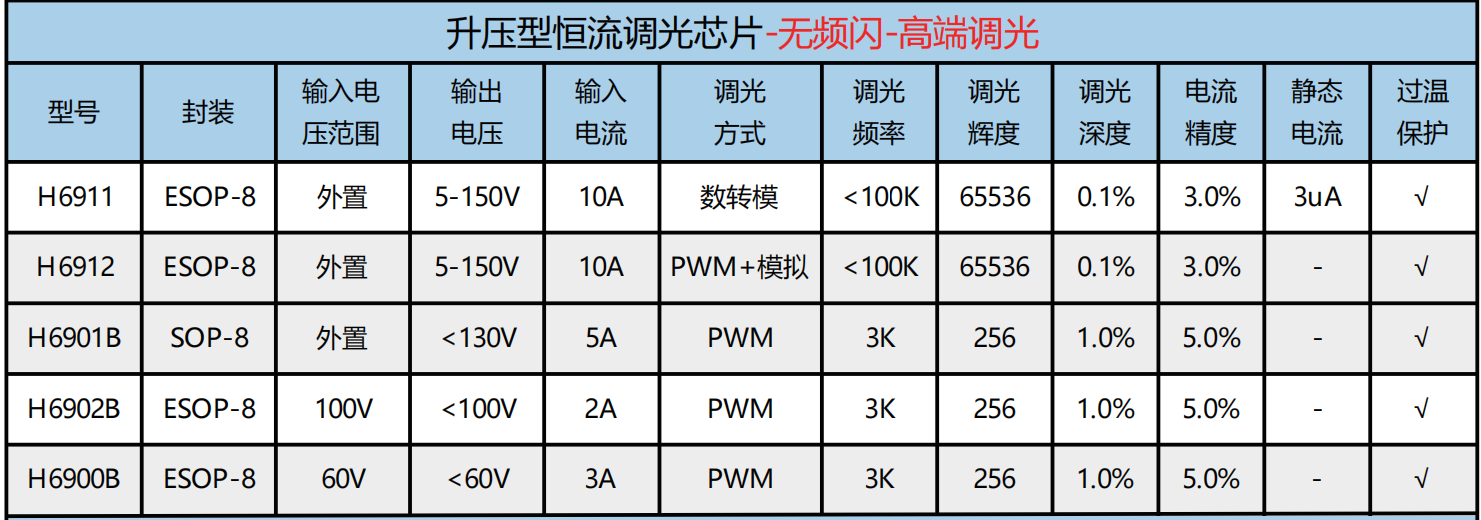

惠海半导体原厂H6900B同系列型号选型：

H6911（外置，10A，ESOP-8）、H6912（外置，10A，ESOP-8）、H6901B（外置，5A，SOP-8）

H6902B（100V，2A，ESOP-8）、H6900B（60V，310A，ESOP-8）
