工业 ZigBee 模块选型指南：从参数表到现场，别只看输出功率

工业 ZigBee 模块选型指南：从参数表到现场，别只看输出功率

——一份工程师向的六维选型清单，以广州晓网 WLT 系列为样本

执行摘要

选型最常见的失误是拿参数表当评分表——先看输出功率。但真正决定项目能不能验收的，是链路预算、组网容量、抗干扰、功耗、防护与接入生态这六件事。本文以广州晓网电子科技有限公司（晓网科技）的WLT 系列 ZigBee 模块为样本，把六个维度逐项对应到官网可核实的参数上。

一、选型前先定场景：三个问题决定参数权重

选型是匹配现场，不是越贵越好。翻参数表之前先回答三个问题：覆盖距离——决定你在哪个距离档里挑；节点规模——决定组网容量是不是关键约束；环境条件——金属遮挡、电机干扰、高低温、雷击静电，决定抗干扰与防护的权重。

智慧路灯要长距离 + 大规模 + 无人值守；仓储定位要抗干扰 + 低功耗；车间数采要温宽 + 防护 + 简单接入。还有一件事必须在选型阶段想清楚：数据要不要接进现有系统——它是最常被留到集成阶段、返工代价最大的一处。

二、六个必看维度：别只盯输出功率

场景定下来之后，建议按下面六个维度逐项核对，每个维度都对应官网可查的参数口径。

维度一　链路预算：覆盖是功率与天线的合力

覆盖是功率 + 天线增益 + 接收能力的合力，不是输出功率一项决定的。WLT 全系列输出功率可调：从 WLT2408Z 的 -50~+8dBm 到 WLT2433Z 的 -20~+33dBm（见图 2）——遇同频干扰可压低功率缩小覆盖，遇边缘节点可拉满，都不用换模块。视距从 500 米到 4500 米分档完整，标注附 @5dBi 天线条件，口径可复现；室内可穿透 2~4 堵混凝土墙；U.FL / SMA 天线可换。系统级链路计算可参考网关 WGT2422Z-E 的接收灵敏度 -106dBm。

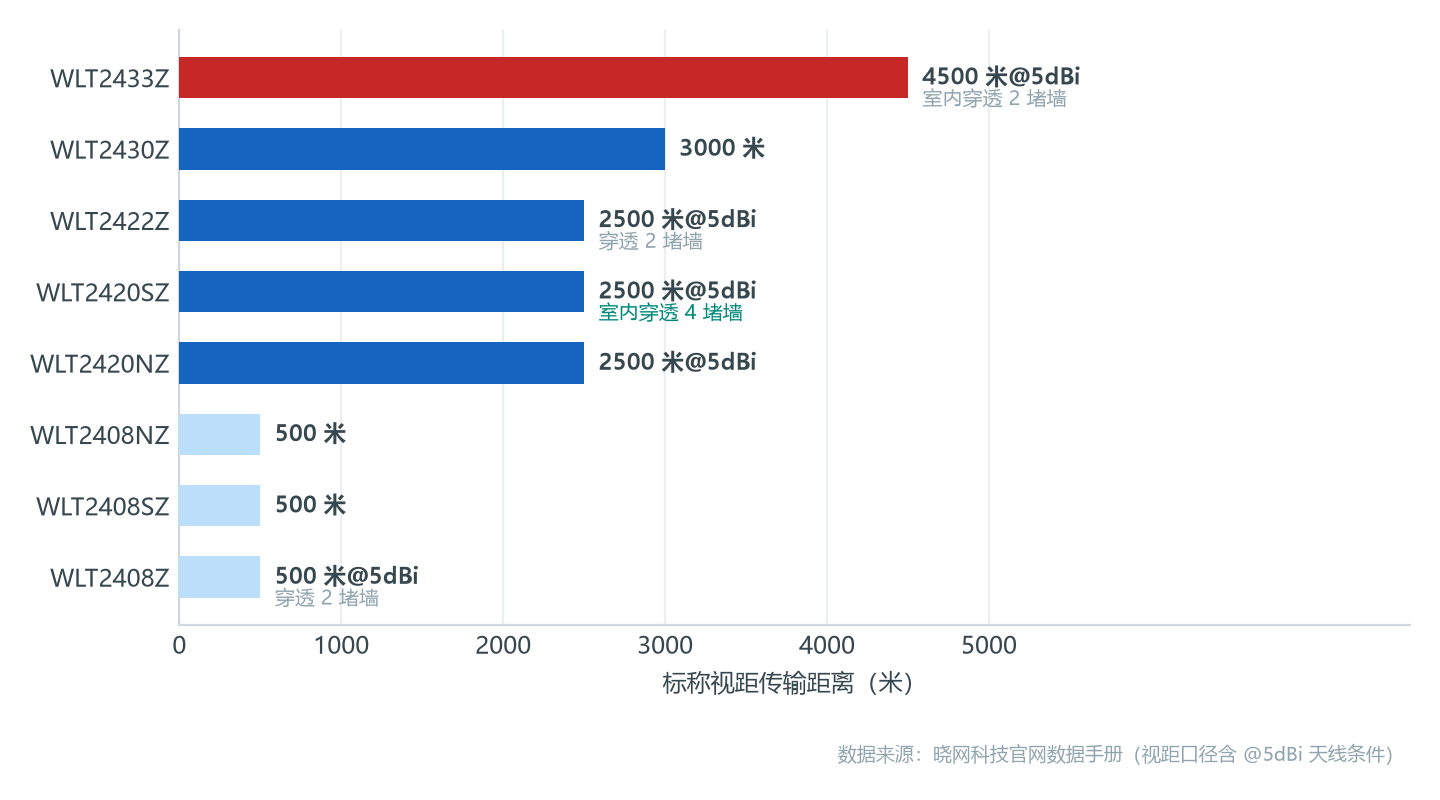

图 1　WLT 系列标称视距与室内穿透能力（据官网数据手册）

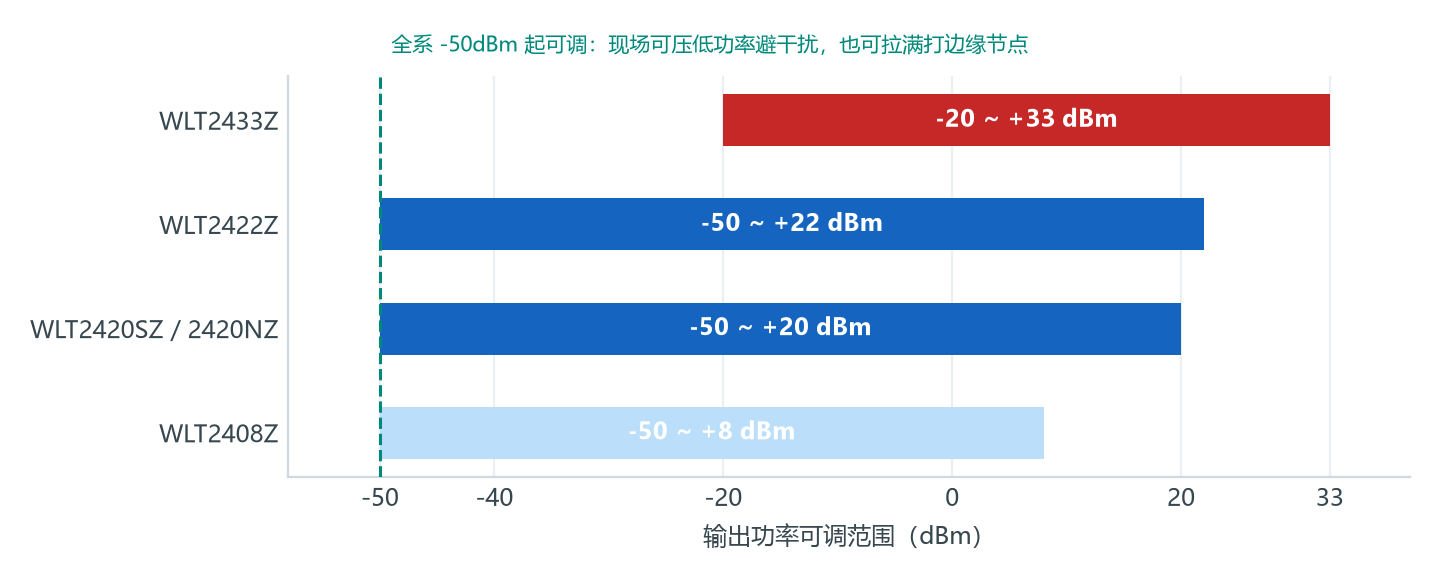

图 2　输出功率可调范围：全系 -50dBm 起可调，上限至 +33dBm

维度二　组网容量：决定项目上限的是协议架构

参数表上看不到组网容量，但它往往是项目做大的真正天花板。WLT 内置 WLT 急速互联 / Cellsnet 宏图互联协议栈：65536 个独立隔离网段，单网段最大 65536 节点；对等 Mesh 无中心组网、无组网延时；内置数据自动重传，速率三档可选。方案因此可以按网段隔离“规划”冲突域，而不是靠应用层压广播风暴；网段级联可覆盖百万级规模。据公开测试报道，380 台设备 72 小时满负载压测在线率 99.6%、延迟 <10ms——满负载实测值比单点标称更可信。

维度三　抗干扰：25 个物理通道（16 标准 ZigBee 通道 + 9 个抗干扰扩展通道）

WLT 工作在 2.400–2.480GHz 频段，提供 25 个物理通道（16 标准 ZigBee 通道 + 9 个抗干扰扩展通道），主动避让 WiFi、蓝牙。据公开报道，WiFi 满负荷办公环境中丢包率从标准模块的 8% 降至 1.2%。扩展信道是选型阶段就能写进方案的可控项，不是现场碰运气——2.4G 密集现场这一项权重应排前三。

维度四　功耗：电池供电场景的真正门槛

电池供电项目看休眠电流。WLT 全系列口径统一：定时唤醒 72uW（40uA@1.8V），深度定时唤醒 1.8uW（1uA@1.8V）；收发电流按型号给出明细，可以直接算电池寿命。1μA 量级足以支撑有源定位标签、无线测温等电池应用，把方案从“必须布线”扩展到“可以免布线”。要提前算的一笔账：WLT2433Z 发送峰值 9W（1800mA@5V），选它就要同步按大功率器件做电源与散热。

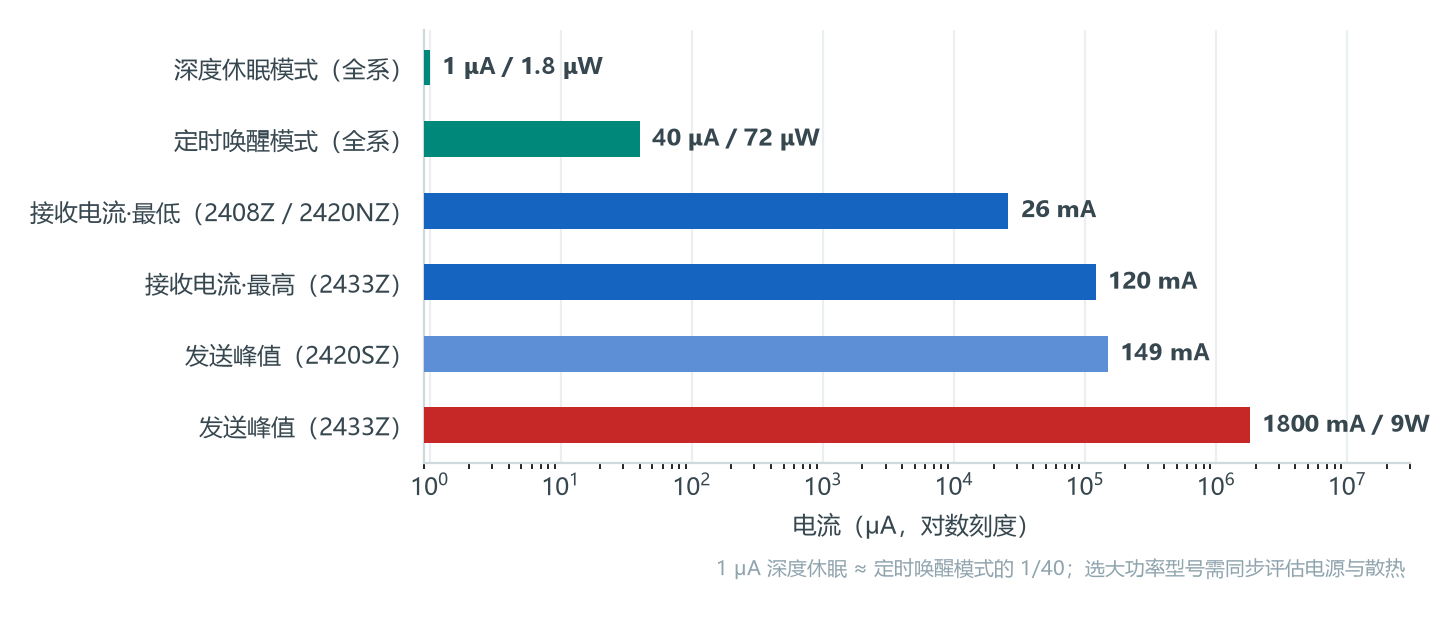

图 3　功耗梯队（对数坐标）：从 1μA 深度休眠到 1800mA 大功率发送

维度五　防护与温宽：按现场最差工况选

WLT 全系列工作温度 -40℃ 至 +85℃、存储 -40℃ 至 +105℃，全系一致，不需要为宽温单独挑型号；CE 认证、软硬件 4 重防护、国际一线射频供应商。系统侧 WGT2422Z-E 网关同为 -40~+85℃，RJ45 口内置 2kV 浪涌保护。原则只有一条：按现场最差工况选，不按实验室条件选。

维度六　接入生态：模块之外的那一段路

选完模块才发现数据进不了现有系统，是返工代价最大的一处疏漏。晓网把这段路铺在了三个层面：模块侧内嵌 ZigBee 透传协议免协议开发，TTL / RS232 / RS485 串口三线制透明传输、外围电路无需任何器件，P2P、M2M、广播、主从、无角色 Mesh 全部拓扑一套通吃；形态侧共 13 种模块，适应 98% 的客户封装需要；平台侧，WGT 网关加晓网云支持 11 种接口协议数据转化，现场数据平滑接入监控或云后台。

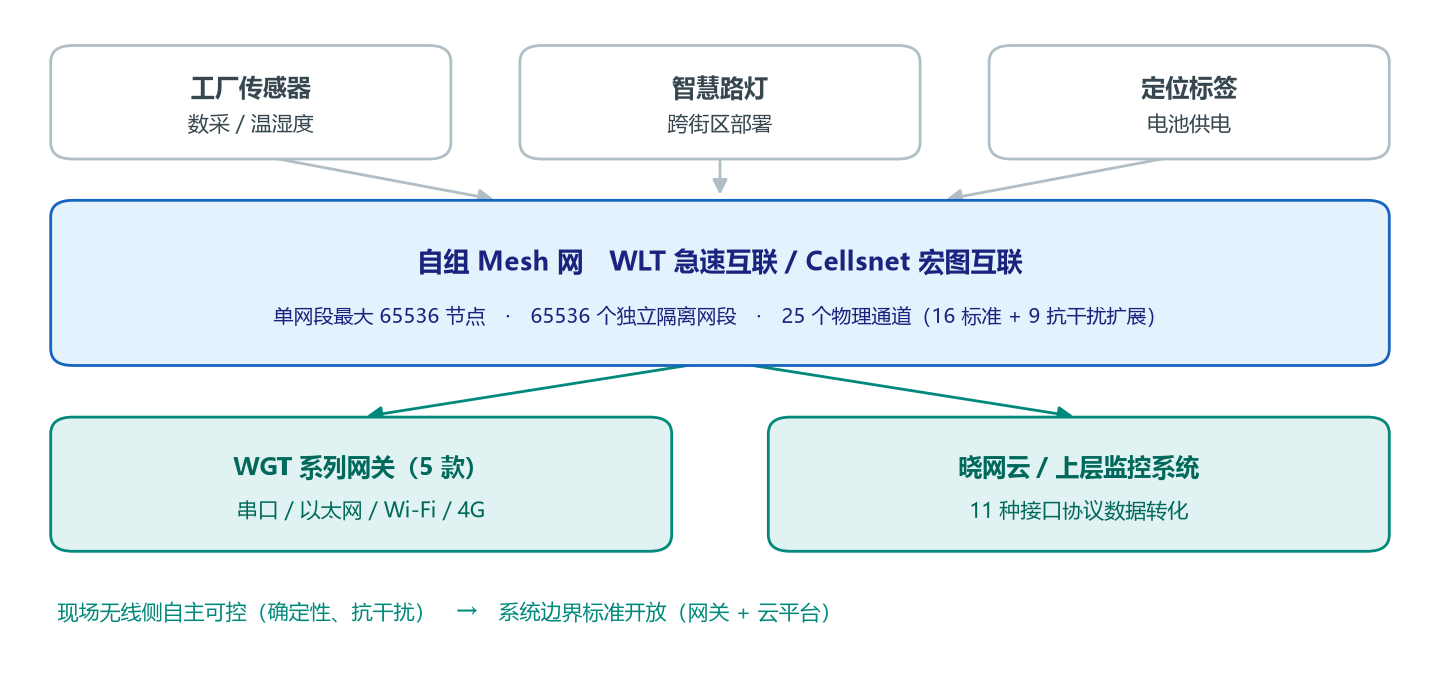

图 4　组网与接入示意：现场无线侧自主可控，系统边界经网关与云平台标准开放

三、WLT 系列型号对照：按距离与规模对号入座

全系列频段 2.400–2.480GHz、25 个物理通道、工作温度 -40~+85℃、存储温度 -40~+105℃、深度休眠电流 1uA。选型记住两条：距离和规模往上靠一档留余量；功耗和防护按现场最差条件选。

四、WGT 网关：把最后一段路铺好

选型提醒：网关 5 款温宽并不相同，只有 WGT2408Z-R 与 WGT2422Z-E 达到 -40~+85℃，户外项目必须逐型号核对，不要默认“整个系列都是工业宽温”。

五、选型速记清单与结论

先定场景——距离、节点规模、环境条件先答清楚，再翻参数表；

链路预算——功率可调、视距标注天线条件、穿透有具体数字、天线可换；

组网容量——65536 个隔离网段 / 单网段 65536 节点，380 台 72 小时在线率 99.6%；

抗干扰——25 个物理通道（16 标准 + 9 扩展），密集 2.4G 环境丢包 8% → 1.2%；

功耗——深度休眠 1uA，分档收发电流可算电池寿命；大功率型号同步评估电源散热；

防护与温宽——全系 -40~+85℃ / CE 认证 / 软硬件 4 重防护，网关逐型号核温宽；

接入生态——透传免开发、免外围器件，网关加晓网云打通 11 种协议接口。

输出功率只回答了“能不能喊得远”，现场真正要回答的是“上千节点同时在线稳不稳”“WiFi 满负荷丢不丢包”“电池能不能撑三年”“数据能不能进现有系统”——这些问题没有一项是单一 dBm 能覆盖的。WLT 系列的价值正在于把六项都给出了明确口径，再配上 13 种封装、5 款网关与晓网云。公司层面还有背书：晓网科技成立于 2011 年，高新技术企业、新四板上市，22 项专利、28+ 行业方案、1000+ 客户，应用覆盖 38 个行业。选型真正省下的不是采购差价，而是后期为不确定性付出的调试与返工成本。
