在车载充电器/适配器、线性调节前置稳压器、分布式供电系统及电池充电器等应用领域，电源系统常面临输入电压范围宽、输出电流大、恒压恒流双模式需求、EMI设计要优等多重设计挑战。NS6312作为一款支持高电压输入的同步降压电源管理芯片，在4V至30V宽输入电压范围内可实现2.4A连续电流输出，输出电压从1.8V到28V可调，效率高达92%以上，具有优秀的恒压/恒流（CC/CV）特性，以SOP-8标准封装为工程师提供高集成度、高可靠性的降压解决方案。
一、产品概况：宽压输入，大电流输出，恒压恒流双模式

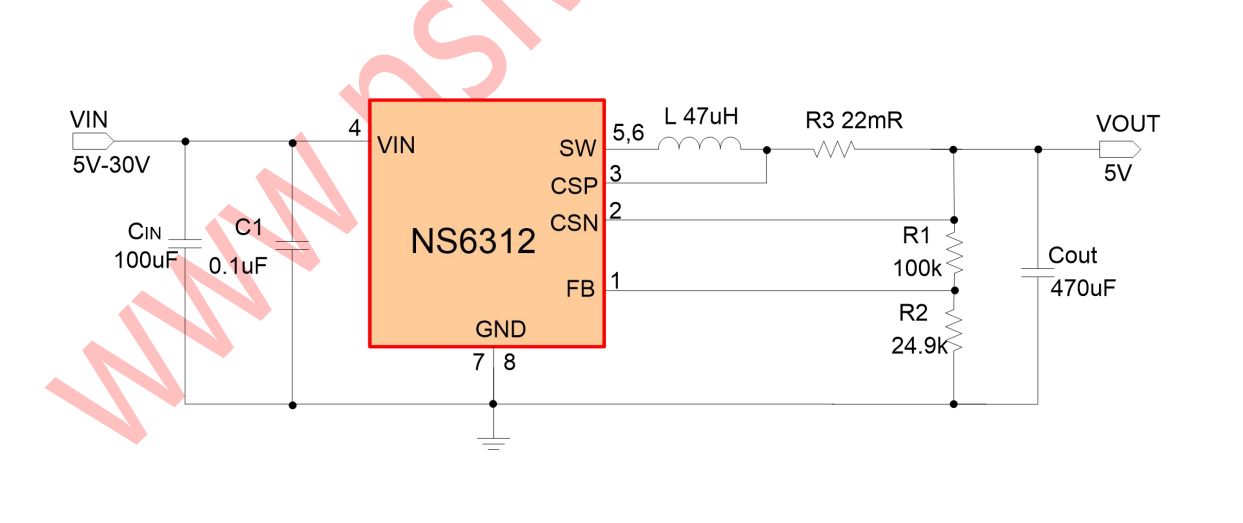

NS6312采用SOP-8封装，管脚功能定义清晰（FB、CSN、CSP、VIN、SW、GND），外围仅需少量元件即可构建完整同步降压拓扑。芯片支持4V至30V输入电压范围，覆盖5V/12V/24V等主流适配器及车载电源系统。输出电压通过FB脚外部分压电阻灵活设置，基准电压1.0V，输出范围从1.8V到28V连续可调。
芯片采用电流模式环路控制原理，实现快速动态响应，无需外部补偿。工作开关频率130kHz，具有良好的EMI特性。内置线电压补偿功能，可通过调节FB端口分压电阻阻值实现线缆压降补偿。芯片不仅可实现单芯片降压电源管理方案，还可与QC2.0/QC3.0识别芯片构成快速充电电源管理方案。
二、核心优点：恒压恒流双模式、高效率92%、线缆补偿、全面保护
1. 恒压/恒流双模式，一芯双用
NS6312具有优秀的恒压/恒流（CC/CV）特性，这是其最突出的差异化优势：
恒压模式：通过FB脚外部分压电阻设定输出电压，恒压精度±2%，适配MCU、传感器、通信模块等恒压负载。
恒流模式：通过CSN和CSP之间的采样电阻R3设定输出恒流点，恒流精度±5%，公式为 Icc = Vcc_ref / R3（Vcc_ref典型值60mV）。可直接用于电池充电等恒流场景。
一颗芯片同时覆盖恒压供电与恒流充电需求，大幅简化了系统物料管理与设计复杂度。
2. 同步降压架构，效率高达92%
NS6312采用同步降压架构，内置上管PMOSFET（导通电阻80mΩ）和下管NMOSFET（导通电阻35mΩ），无需外部肖特基二极管即可实现高效率电能转换。最高效率可达92%以上，在全负载范围内保持优异效率表现。同步整流技术不仅提高了效率，还减少了外部元件数量，降低了BOM成本与PCB面积。
3. 无需外部补偿，电流模式快速响应
NS6312采用电流模式环路控制原理，实现快速的动态响应，并无需外部补偿元件，极大简化了外围电路设计与调试工作。固定130kHz开关频率，EMI设计可预期。
4. 线缆补偿功能，补偿输出线压降
NS6312集成了一个用户可调节的线缆压降补偿功能，通过对FB管脚处的阻抗设定来实现。当增大R1电阻值，输出电压补偿量也会增大，公式为 ΔVOUT = R1(kΩ) × IOUT(A) / 1100。这一功能特别适用于车载充电器等需要通过长线缆连接负载的应用，有效补偿线缆压降，确保负载端电压稳定。
5. 多重保护机制，提升系统鲁棒性
NS6312集成多重保护功能：输入欠压保护（UVLO开启3.7V/关闭3.1V）；输入过压保护（OVP 33V）；输出短路保护；过热保护（150℃关断，迟滞30℃）；逐周期电流限制，全方位守护系统安全。
6. 支持QC2.0/QC3.0快充方案
NS6312可与市场上QC2.0/QC3.0识别芯片组合使用，支持对带有快充功能的设备充电，典型应用电路可输出5V/9V/12V。这一特性使其成为车载充电器、快充适配器等应用的理想选择。
三、技术特点：专为宽压大电流降压应用优化
宽输入电压范围4V~30V：覆盖5V/12V/24V等主流适配器及车载电源系统。
宽输出电压范围1.8V~28V：通过FB脚外接分压电阻灵活设定。
输出电流2.4A：满足车载充电器、分布式供电等大电流需求。
效率高达92%以上：同步降压架构，低导通损耗。
恒流精度±5%，恒压精度±2%：优秀的CC/CV特性。
无需外部补偿：电流模式控制，外围设计极简。
开关频率130kHz：EMI特性良好，设计可预期。
线缆补偿功能：补偿输出线缆压降，确保负载端电压稳定。
支持QC2.0/QC3.0快充：与识别芯片组合构成快充方案。
多重保护：输入欠压/过压、输出短路、过热保护。
SOP-8标准封装：工业标准封装，便于生产与替换。
工作温度范围-40℃~85℃：满足车载及工业应用环境。
四、典型应用场景
NS6312具备4V~30V宽输入范围、2.4A输出能力、1.8V~28V可调输出、恒压恒流双模式、92%高效率及线缆补偿等综合优势，广泛适用于以下领域：
车载充电器/适配器
从12V/24V汽车电源取电，降压至5V/9V/12V为手机、平板等移动设备充电。支持QC2.0/QC3.0快充协议，2.4A大电流输出满足快充需求，线缆补偿功能确保充电线缆压降不影响充电速度。
线性调节前置稳压器
为后级线性稳压器提供预稳压，降低线性稳压器的功耗与发热。宽输入范围适应不同供电总线，高效率92%减少系统总功耗。
分布式供电系统
从12V/24V总线取电，降压至5V/3.3V为传感器、通信模块、MCU等供电。恒压精度±2%确保各支路电压稳定，同步降压架构降低发热。
电池充电器
为各类锂电池、铅酸电池提供恒压恒流充电管理。恒流精度±5%保证充电电流稳定，恒压精度±2%确保充电电压精度，多重保护机制保障充电安全。
五、总结
NS6312以4V~30V宽输入范围、2.4A输出电流、1.8V~28V可调输出、恒压恒流双模式、92%高效率、无需外部补偿、线缆补偿功能及SOP-8封装，成为车载充电器、适配器、分布式供电及电池充电器等领域的理想降压方案。
其恒压/恒流双模式使一颗芯片同时覆盖供电与充电需求，大幅简化物料管理；同步降压架构实现92%高效率，降低系统发热；线缆补偿功能有效补偿输出线压降，确保负载端电压稳定；支持QC2.0/QC3.0快充使其成为快充电源方案的理想选择。对于希望以一颗芯片覆盖宽输入电压范围、需要灵活配置恒压或恒流输出、追求高转换效率并保障系统可靠性的电源设计团队，NS6312无疑是一个值得优先评估的高性价比同步降压稳压器方案。
