Profibus DP转Modbus RTU协议转换方案在光伏层压车间的落地实践

一、应用场景

在光伏制造环节，电池片经串焊、叠层铺设后进入层压固化工序，层压质量直接决定组件的长期可靠性与发电效率，是组件车间中工艺曲线最复杂、节拍要求最严格的工段之一。随着PERC、TOPCon等高效电池片价格占比提高，客户对组件气泡、隐裂、分层等缺陷的容忍度持续下降，层压曲线的可记录与可追溯成为组件厂质量体系的硬要求。某光伏组件工厂新建一条5GW组件车间，本次改造对象为其中一条层压固化线。该线采用一台全自动层压机，按抽真空—加压—保温固化—泄压的工艺曲线运行：先由真空泵把腔体内空气抽出，使EVA胶膜与电池片、玻璃、背板充分贴合；随后硅胶板加压、加热板按设定温度保温，完成EVA交联固化；最后泄压出料。温度均匀性与真空曲线直接影响EVA交联度，曲线失控会产生气泡、分层与隐裂等缺陷，直接拉低组件一次合格率。

组件车间整线主站为西门子S7-400 PLC（CPU414-2DP），Profibus DP总线负责与前后EL检测、装框、装接线盒等工段的远程I/O和传动设备通信，节拍由主站统一调度，整线节拍约每40秒出一片组件。层压机本体需要接入的底层设备为：4台欧姆龙E5CC-RX2ASM-800温控器，分别控制层压机上加热板与下加热板的四个温区，要求各区温度均匀性偏差控制在工艺窗口内；2台施耐德ATV312变频器，分别驱动真空泵与出料输送电机，真空度不足会延长抽真空时间、影响节拍；2台威卡S-10-RS485压力变送器，分别测量真空腔体真空度与硅胶板腔体压力，是层压曲线中最关键的两个过程量。这些设备原生通信口均为RS-485 Modbus RTU，与S7-400主站的Profibus DP接口异构，且层压节拍需要与前后EL检测线、装框线联动，工艺数据还需上传车间SCADA与MES做质量追溯，原有就地方案已无法满足要求。

二、协议转换网关功能简介

本项目采用塔讯TX60-DPS/RS协议转换网关，该产品面向工业自动化现场，属于工业级工业网关与智能网关类产品。网关采用35mm标准导轨式安装、金属外壳、宽范围直流电源供电，DP口与RS-485口电气隔离，具备端口浪涌与静电防护和较强的工业电磁兼容抗干扰能力，可直接安装于层压机旁的控制柜内长期运行。在Profibus DP侧，网关作为标准DP从站工作，随产品提供GSD设备描述文件，S7-400主站导入GSD后即可像组态普通远程I/O一样组态网关，周期性与其交换过程数据；在Modbus RTU侧，网关作为Modbus RTU主站，通过RS-485接口按用户配置的站号、波特率、校验方式和轮询周期，依次轮询下挂的多台RTU从站，支持01H、02H、03H、04H、05H、06H、0FH、10H等标准功能码，波特率1200～115200bps可设，支持一条总线下温控器、变频器、压力变送器等不同类型从站混挂。配套图形化配置软件以表格方式完成DP输入/输出数据区与Modbus线圈、离散量、输入寄存器、保持寄存器区之间的双向数据映射，并可设置数据类型、字节序与工程量缩放，全程无需修改PLC通信程序、无需编写定制代码、免二次开发。该网关同时充当现场总线协议之间的桥梁与边缘数据采集器：下行把分散的RTU仪表与传动设备纳入统一总线协议网络，上行把过程数据透明送入DP主站，再由主站转发至SCADA与工业物联网平台，是层压这类多设备混挂工段设备互联中高性价比的物联网网关选型。

三、系统结构拓扑图

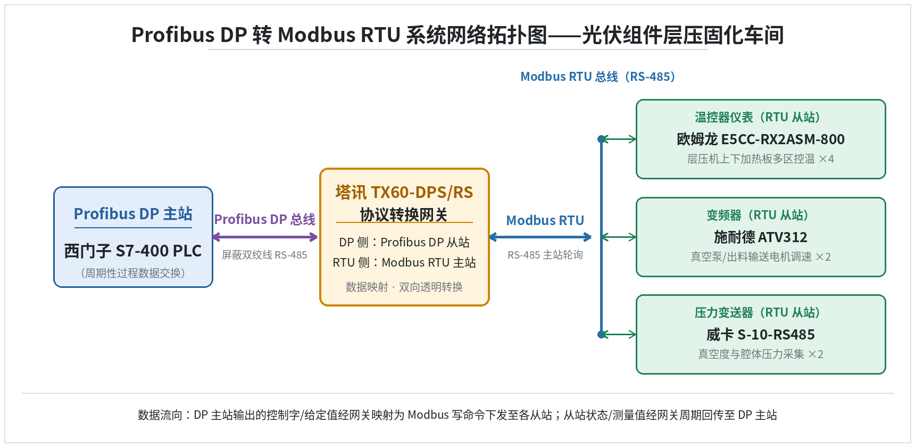

图1 光伏组件层压固化车间Profibus DP转Modbus RTU网络拓扑结构图

四、项目痛点

改造前，层压固化工段在数据贯通与节拍联动方面存在以下问题。

第一，协议异构。S7-400主站只挂Profibus DP总线，而E5CC温控器、ATV312变频器、S-10压力变送器都只提供RS-485 Modbus RTU接口，主站无法直接读取加热板温度、真空度与变频器运行状态，原方案只能把少量关键信号经模拟量模块接入，信息维度远不能满足曲线记录要求。

第二，老主控扩展受限。S7-400组件车间主站承担整线节拍调度，程序与I/O点表已经定型，工厂不愿为层压机单独增加通信处理器，而新增模拟量点既贵又占槽位，温度均匀性、真空曲线这类需要连续曲线的参数根本无法完整保留，只能靠本机触摸屏短时显示。

第三，温度与真空曲线缺乏记录。层压机加热板上下四区温度、真空腔体真空度和硅胶板压力此前只在本机触摸屏上显示，换班即清，一旦组件出现气泡或隐裂，工艺工程师无法回溯当次层压曲线，只能凭经验推断，质量争议时拿不出数据。

第四，变频器就地操作。真空泵与出料输送电机原本由本机按钮和电位器控制，启停与调速无法纳入整线节拍，出料电机速度与前后装框线不匹配时只能人工调节，真空泵运行频率、电流也无法被主站监测，真空泵抽气能力下降往往要到真空度不达标时才被发现。

第五，压力信号接入粗糙。威卡S-10压力变送器输出的4～20mA信号若改接模拟量模块，要重新放线、重新组态，且工程量换算在PLC侧实现，故障点多；而其原生RS-485接口一直闲置，等于多花钱买了用不上的功能。

第六，数据不进追溯系统。层压温度、真空度、压力与节拍数据不进入MES，组件出厂后无法关联当次层压曲线，客户投诉时缺少工艺数据支撑，质量部门要求尽快把层压段纳入车间数据采集器体系。

第七，节拍靠人工联锁。层压机出料与前后EL检测、装框线之间原本靠光电开关和人工观察衔接，一旦某段速度变化，容易出现层压工位堆积或断料，主站希望直接读到出料电机转速并按整线节拍调速。

五、解决方案

总体架构上，在层压机控制柜内安装一台塔讯TX60-DPS/RS网关。DP侧网关串入S7-400的Profibus DP总线，站地址设为7，与总线其他工段从站共享同一网段；RTU侧网关引出一条RS-485总线，按手拉手方式挂接4台E5CC、2台ATV312与2台S-10，站号编为1～8，统一采用9600bps、8位数据、偶校验、1位停止位，总线两端加120Ω终端电阻。网关主轮询周期设为100ms，DP主站侧组态输入过程数据区IB0～IB31、输出过程数据区QB0～QB31，共32字节，S7-400按本地过程映像直接读写，不区分字节来自哪一台RTU从站。

数据回传链路方面，网关以03H功能码读取各从站保持寄存器：4台E5CC分别读取PV测量值与SV给定值，按0.1℃缩放后依次放入DP输入字IW0～IW7；2台ATV312分别读取运行频率、输出电流与运行状态字，放入IW8～IW13；2台S-10压力变送器读取两字节压力原值，经网关工程量缩放为kPa工程量后放入IW14～IW17，其中真空腔体按负压显示。控制下发链路方面，S7-400把各区SV写入输出区，网关用10H下发给对应E5CC，温度曲线调整无需到现场按键；把启停与频率给定写入输出区，网关用06H/10H下发给ATV312，真空泵与出料输送电机由此纳入整线节拍控制，主站还可通过读取状态字判断变频器是否就绪、是否故障，异常时立即联锁停线。

以真空回路为例：S-10真空度变送器站号5，DP输入区IW14对应其压力寄存器原值，网关按量程0～-100kPa做线性缩放，负值以补码形式送入主站；硅胶板压力变送器站号6，IW15对应其0～100kPa量程的原值，网关按工程量缩放后直接以kPa形式上传。ATV312真空泵站号3，DP输入IW8为频率、IW9为电流、IW10为状态字，DP输出QW8为控制字、QW9为频率给定，06H写控制字、10H写频率给定；出料输送电机站号4同理映射到IW11～IW13与QW11～QW12。层压工艺曲线在S7-400中按步序执行：抽真空步启动真空泵、读取真空度到位后再进入加压步，加热板各区SV按曲线表由主站写入，硅胶板压力到位后进入保温固化，固化时间到再泄压出料。整个过程PLC侧不感知Modbus帧细节，总线协议之间的协议转换由网关透明完成。轮询表把温控器与压力变送器排在前列，保证曲线采样密度，变频器排在其后，兼顾实时性与总线负载。

六、实施过程

项目实施按以下步骤推进。

第一步，硬件检查与导轨安装：核对网关与配套电源，在层压机控制柜DIN导轨上就位，DP线与RS-485线分别走线槽，并与真空泵动力线保持间距，避免变频器干扰。

第二步，两侧接线：DP侧把网关串入S7-400总线；RTU侧按手拉手连接8台从站，注意RS-485的A/B方向不得接反，两端加120Ω终端电阻，屏蔽层单端在控制柜侧接地。

第三步，DP主站组态：在STEP7中导入GSD文件，组态从站地址7、输入32字节输出32字节，下载硬件组态，确认无诊断报警、总线无错误帧。

第四步，网关串口设置：RTU侧设为主站，9600bps、8E1，主周期100ms，超时300ms、重发3次。

第五步，双向映射：在配置软件中逐行填写站号、寄存器、功能码、数据类型、字节序与缩放，压力变送器按kPa工程量配置线性换算，温度按0.1℃整数处理，下装并归档工程文件。

第六步，联机调试：先单站验证通信，再核对E5CC的PV与温控器面板显示一致、S-10压力值与标准表比对、ATV312频率回传与给定一致。

第七步，曲线联动调试：在空载层压盘上跑一遍完整抽真空—加压—固化—泄压曲线，核对S7-400中读到的真空度、温度与本机触摸屏显示一致，验证真空泵启停与节拍联锁、出料电机随线速度调整。

第八步，带料试运行与培训：用实际组件连续跑200片，统计气泡与隐裂率，确认MES数据点表全部接入、无丢点后交付，对操作工与维修人员进行报警处理、曲线调取培训，并把映射表和GSD文件移交工艺与设备部门长期归档备查。

七、应用效果

投运后，网关连续运行稳定，DP通信无中断，Modbus轮询成功率99.9%以上，温度、压力、变频器数据采集周期约100ms，层压四段工艺曲线完整进入SCADA并上传MES。质量部门可按组件序列号回溯当次层压温度、真空度与压力曲线，气泡与隐裂缺陷率较改造前下降约15%，客户投诉时可直接调出曲线佐证，来料批次争议的判定效率明显提高。真空泵与出料输送电机由主站按节拍自动控制，出料速度与前后EL检测、装框线匹配，人工调节量明显减少，层压工位每班节省操作工时约1小时，层压与前后工段之间的堆积、断料现象基本消除。因真空泵状态与真空度实时可见，真空泵维护从定期拆修改为按电流曲线趋势维护，备件更换更有依据。压力变送器不再占用模拟量模块，温度曲线也不再换班即失，工艺人员据此优化了固化温度与真空保持时间，组件EVA交联度一致性提升，层压节拍还略有加快。网关把层压段从一个孤立工位变成车间数据链路上的一环，为后续接入更高层工业物联网应用、实现按件追溯提供了标准接口，后续新增传感器只需在网关映射表中增加条目即可，无需再次停线改造。

八、项目实施前后效果对比

从上表可见，改造不仅是接口对接，更把层压段从孤立工位变为可记录、可联动、可追溯的数据节点，质量与节拍收益直接体现在缺陷率下降、人工节省和客户投诉响应速度提升上，投资在一个季度内即收回。

九、总结

本项目在保留S7-400组件车间主站的前提下，通过一台塔讯TX60-DPS/RS网关解决了层压固化工段Profibus DP与Modbus RTU的异构互联，把上下加热板温控、真空与硅胶板压力、真空泵及出料传动全部纳入统一总线协议网络，实现了层压曲线的完整记录、节拍联锁与质量追溯。方案以配置代替编程，工程周期短、对生产影响小，证明工业网关类产品在光伏组件制造这类多设备混挂、曲线型工序中具有很高的性价比，既保护了既有S7-400投资，又满足了MES按件追溯的要求。这一做法同样适用于层压、串焊、装框等其他以S7系列PLC为主站、现场以Modbus RTU设备为主的工段改造，具有较强的推广价值，也为组件车间后续整线数据贯通积累了工程经验。
