应用场景
创龙科技 TL2K1000 - EVM 评估板可应用于船舶显控板、地面控制板、列车控制器、通讯管理机、数据采集器等场景，满足工业级产品方案评估与技术预研需求。
功能概述
| 类别 | 具体参数 | 说明 |
|---|---|---|
| CPU 品牌 | 龙芯中科 LS2K1000LA - i（40nm 工艺） | — |
| CPU 与多媒体核心 | 2 核 LoongArch LA264（64bit，主频 800MHz）；GPU（主频 500MHz，支持 OpenVG、YUV 色域转换等）；VPU（支持 H.264、MPEG 系列等视频解码） | 提供图形、视频处理能力 |
| AI 算力 | 无明确 AI 算力（TOPS）说明 | — |
| ROM | 512M/1GByte NAND FLASH；64Mbit SPI FLASH | 存储介质 |
| RAM | 1/2GByte DDR3 | 内存 |
扩展接口介绍
| 接口类型 | 具体接口 | 说明 |
|---|---|---|
| 网络接口 | 1x 百兆 ETH（RJ45，由 USB2 总线拓展）；2x 千兆 RGMII ETH（RJ45） | — |
| USB 接口 | 1x USB2.0 OTG（Type - C）；4x USB2.0 HOST（双层 USB 座，经 HUB 引出） | — |
| 存储接口 | 1x M.2 SATA（SATA 2.0，M.2 B Key）；1x M.2 PCIe NVMe（M.2 M Key）；1x Micro SD 卡座 | 支持多类存储设备 |
| 音视频接口 | 视频输入：1x CAMERA（2x 12pin 排针）；视频输出：1x TFT LCD 触摸屏、1x LVDS LCD 触摸屏、1x DVI（DVI - D 母座）；音频：1x LINE IN、1x LINE OUT、1x MIC IN（3.5mm 音频座） | LVDS LCD 与 CAMERA 复用；音频由 HDA 拓展引出 |
| 无线 / 卫星接口 | 1x 4G/5G 模块（选配，M.2 B Key，经 USB2.0/PCIe 2.0 连接）+ Micro SIM；1x 蓝牙模块（选配，UART 接口，5pin 排母）；1x 北斗卫星导航模块（选配，UART 接口，5pin 排母） | 支持多类无线、卫星通信 |
| 串行通信接口 | Debug UART（Type - C）、RS232 UART（DB9）、2x RS485 UART、2x RS422 UART、4x 普通 UART；2x CAN；1x SPI | 满足多场景串行通信需求 |
| 调试与特殊接口 | 1x EJTAG（2x 7pin 简易牛角座）；1x LocalIO 高速并行接口（可连 FPGA，2x 25pin 牛角座）；1x 外置 Watchdog（3pin 排针）；1x 外置 RTC（适配纽扣电池） | 调试、高速通信及硬件监控 |
| 电源与控制 | 1x 电源拨动开关；1x 12V DC - 005 接口；1x 12V 3pin 绿色端子；1x 1bit 启动拨码开关；1x FAN 接口（12V，3pin 排针） | 电源输入与系统控制 |
| 备注 | — | 部分接口存在复用关系 |

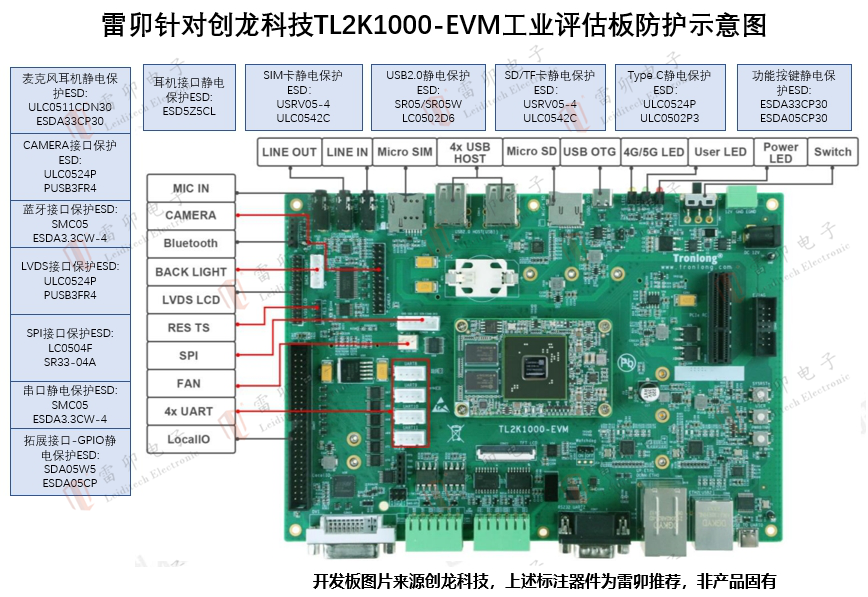

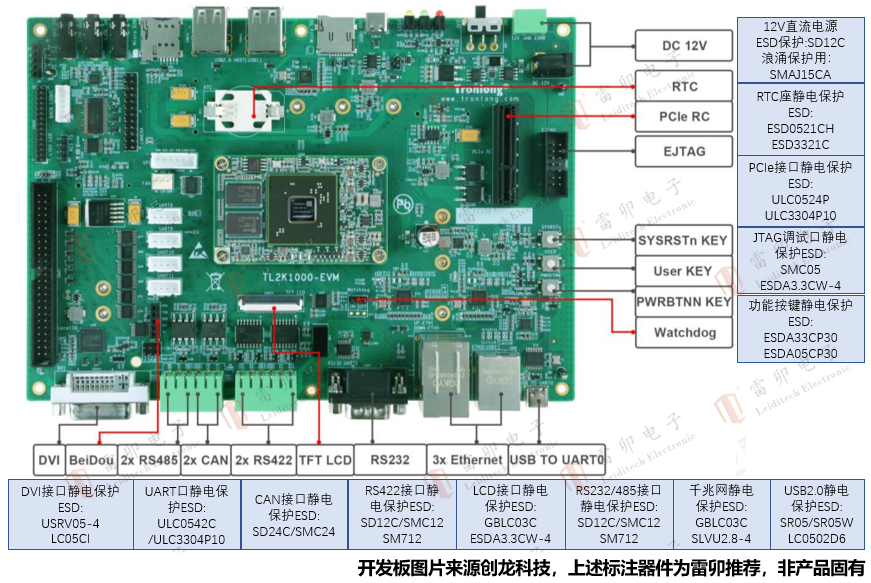

雷卯专心为您解决防雷防静电的问题，有免费实验室供检测。开发板资料转自广州创龙电子科技。谢谢！
