无一体式转换网关下E+H PMD75仪表PA转TCP水务自动化改造应用

一、案例背景

本项目应用于市政自来水处理厂，厂区涵盖取水过滤、混凝沉淀、膜滤净化、管网稳压输送等核心工序。滤池压差、管网进出口差压、药剂管路压差是判断滤膜堵塞、管网工况、净水工艺稳定性的关键参数，直接保障城市供水水质与供水稳定性。现场工艺监测设备统一采用E+H PMD75 Profibus PA差压变送器，设备测量精度高、防水防尘、长期运行稳定性好，适配水厂潮湿、多尘的户外工况，可精准采集各工艺点位差压数据。厂区新建智慧供水监控平台采用Modbus TCP工业以太网协议，用于全厂设备数据集中汇总、远程监控与数据溯源。由于现场未部署一体式PA转TCP集成网关，Profibus PA现场总线与Modbus TCP以太网协议架构完全异构，PA仪表采集的工艺数据无法直接接入上位平台，仅依靠人工定时巡检记录数据，存在监控滞后、故障发现不及时等问题，制约水厂智慧化运维升级。

二、项目痛点

首先是异构协议通信壁垒，Profibus PA适用于现场高精度设备采集，Modbus TCP为水务智慧平台主流以太网协议，二者无原生互通通道；

其次现场硬件配置不足，无一体式PA转TCP网关，无法快速实现协议适配；

三是人工运维效率低，滤池堵塞、管网压差异常无法实时监测，易造成净水效果下降、管网压力波动，影响供水质量；

四是新旧设备兼容差，存量PA仪表无法适配新型TCP监控系统，设备利用率低，水厂智能化改造受阻。

三、网关功能

项目采用捷米特JM-PA-DP与JM-DPM-TCP双网关分级组合方案，适配水厂复杂工况。JM-PA-DP网关负责对接现场E+H PMD75差压变送器，精准采集、解析PA协议差压数据，完成PA总线向Profibus DP总线的标准化转换，保障底层采集数据完整无失真。JM-DPM-TCP网关承担二级协议转换，将DP总线数据无损转换为标准Modbus TCP以太网数据，匹配水厂上位监控平台通信规范。双网关具备抗干扰、断点续传、数据滤波能力，可全天候稳定运行，适配水厂连续供水的生产需求。

四、解决方案

针对自来水厂无一体式PA转TCP网关、双协议异构不通的核心问题，采用PA-DP-TCP分级递进式协议转换方案。无需更换原有E+H PMD75差压变送器与TCP上位监控设备，通过双网关搭建独立两级通信链路。第一级由JM-PA-DP网关接入全厂PA差压仪表，完成现场数据采集与PA转DP协议转换；第二级通过JM-DPM-TCP网关实现DP转TCP以太网转换，打通现场设备与智慧监控平台的通信通道，实现供水工艺差压参数全自动实时上传。

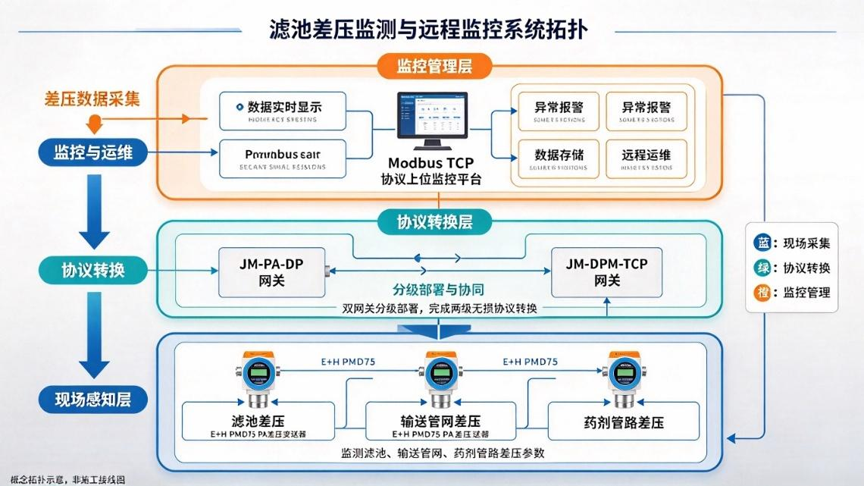

五、拓扑说明

六、实施过程

项目采用不停产施工模式，保障市政供水连续稳定。

首先完成现场工况勘测，核对PA仪表、TCP上位平台通信参数与安装点位；

其次完成双网关防水防尘标准化安装与线路布设；

随后完成网关参数配置、点位映射与全链路协议联调；

最后开展72小时不间断试运行，校准数据精度，排查传输延迟、丢包问题，确保系统稳定运行。

七、项目前后对比

八、行业前景

市政自来水厂、污水处理厂、中水回用等水务行业，普遍存在PA高精度工艺仪表与新型Modbus TCP智慧监控系统混用的现状，异构协议适配是行业智能化改造的共性难题。本方案改造成本低、稳定性强、无需改动原有设备，适配各类水务场景升级需求，具备广泛的行业推广价值。

九、案例总结

本案例针对自来水厂无一体式PA转TCP网关、E+H PMD75差压变送器与Modbus TCP系统通信壁垒问题，通过PA-DP-TCP双网关分级转换方案，高效解决异构协议数据互通难题。项目落地后实现了水务工艺参数自动化、可视化监控，有效提升供水工艺管控能力与运维效率，为市政水务行业老旧工控系统智慧化升级提供了成熟的实践范本。
