E+H PMD75仪表通过PA-DP分级转换实现Modbus TCP医药车间数据采集应用

一、案例背景

本项目应用于医药原料药洁净生产车间，车间涵盖原料提纯、反应合成、过滤分离、无菌输送等核心工序，工艺流程对压差、流量压差、设备进出口差压参数要求极高，是保障药品纯度、满足GMP洁净生产标准的核心监测指标。现场差压采集设备统一采用E+H PMD75 Profibus PA差压变送器，设备测量精度高、稳定性强，适配医药无尘、无菌、高精度生产工况，可兼容各类Profibus PA协议工业采集设备。车间现有智能化上位监控系统采用Modbus TCP工业以太网协议，承担车间设备集中监控、数据存储与工艺溯源工作。现场未配置一体式PA转TCP集成网关，且Profibus PA现场总线与Modbus TCP以太网协议架构异构、传输逻辑不同，导致E+H PMD75仪表采集的差压数据无法直接上传上位系统，依赖人工定时巡检记录数据，存在数据断层、无法实时溯源、异常预警滞后等问题，难以满足医药生产合规化、数字化管控要求。

二、项目痛点

一是异构协议通信壁垒突出，Profibus PA适配现场高精度设备采集，Modbus TCP为工业以太网主流监控协议，二者无原生互通通道；

二是现场硬件配置受限，无一体式PA转TCP网关，无法直接实现协议适配组网；

三是人工监测模式弊端明显，数据更新滞后、存在人为误差，微小差压波动无法及时捕捉，易造成原料提纯不达标、工艺超标等问题，影响药品生产质量；

四是新型TCP上位系统无法兼容PA总线设备，新旧工控设备组网脱节，车间智能化、合规化升级受阻。

三、网关功能

本项目采用捷米特JM-PA-DP与JM-DPM-TCP双网关分级组合方案，适配医药洁净生产工况。JM-PA-DP网关专门对接E+H PMD75 PA差压变送器，精准采集、解析现场差压数据，完成PA总线协议向Profibus DP协议的标准化转换，保障底层采集数据完整、精准、无失真。JM-DPM-TCP网关负责二级协议转换，将DP总线数据无损转化为标准Modbus TCP以太网数据，完美适配上位监控系统通信规范。双网关具备数据滤波、断点续传、抗电磁干扰特性，可适配医药车间自动化密集、高洁净度的复杂工况，保障数据长期稳定传输。

四、解决方案

针对医药车间无一体式PA转TCP网关、双协议异构不通的核心痛点，采用PA-DP-TCP分级递进式协议转换方案。无需替换原有E+H PMD75差压变送器与TCP上位监控设备，通过双网关搭建独立二级通信链路。第一级由JM-PA-DP网关接入现场PA仪表，完成差压数据采集与PA转DP协议转换；第二级通过JM-DPM-TCP网关实现DP转Modbus TCP以太网转换，彻底打通底层数据采集与上层远程监控的通信通道，实现工艺差压数据全自动、全天候网络化上传。

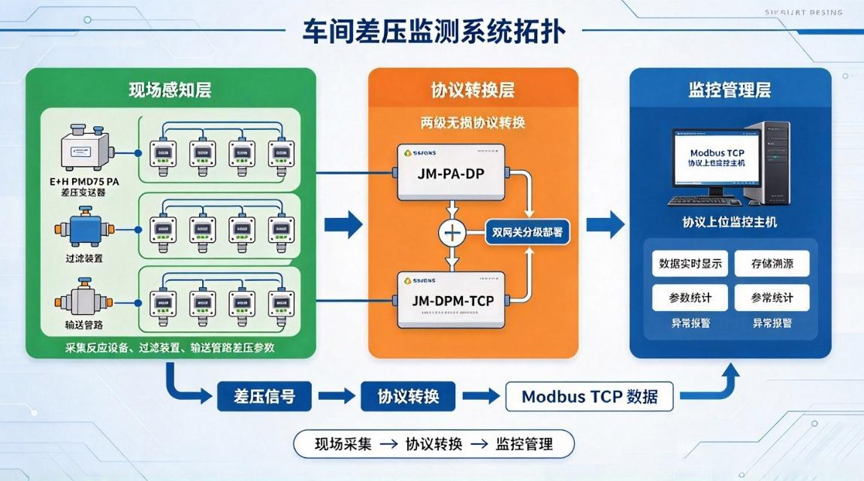

五、拓扑说明

六、实施过程

项目采用不停产、无尘化施工模式，不破坏车间洁净生产环境。

首先开展现场工况勘测，核对PA仪表、TCP上位机通信参数与安装点位；

其次完成双网关标准化防尘、防静电安装与线路布设；

随后完成网关参数配置、数据点位映射与全链路协议联调；

最后开展72小时不间断试运行，校准数据精度，排查传输延迟、数据丢包问题，确保系统稳定达标运行。

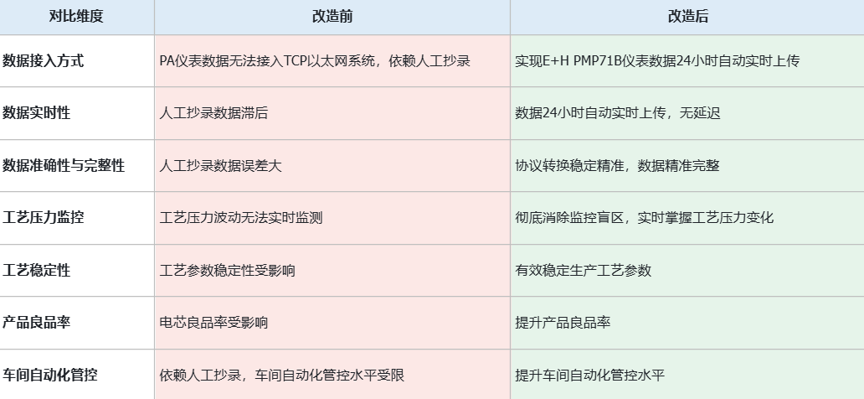

七、项目前后对比

八、行业前景

医药原料药、生物制药、医疗器械等洁净制造行业，普遍采用PA高精度工艺仪表搭配Modbus TCP新型以太网监控系统，异构协议组网改造是行业共性需求。本方案无需改造原有生产设备、改造成本低、稳定性强、符合洁净工况标准，可广泛应用于医药行业智能制造升级，具备极高的推广价值。

九、案例总结

本案例针对医药洁净车间无一体式PA转TCP网关、E+H PMD75差压变送器与Modbus TCP系统通信壁垒问题，通过双网关PA-DP-TCP分级转换方案，高效解决异构协议数据互通难题。项目落地后有效提升了车间工艺参数管控精度与生产溯源能力，夯实了医药生产合规化、数字化基础，为医药行业新旧工控系统融合升级提供了成熟的实践范本。
