一、案例背景
本项目应用于食品饮料洁净生产车间，车间配料、灭菌、灌装、输送等核心工艺对管道、设备压力参数要求严苛，压力稳定性直接决定产品工艺精度与生产合规性。现场工艺压力采集设备统一采用E+H PMP71B Profibus PA压力变送器，该设备测量精度高、稳定性好，适配食品洁净生产环境，可兼容各类Profibus PA协议工业采集设备。车间现有上位监控系统为存量工控设备，仅支持Modbus RTU通信协议，无固件升级与协议拓展功能。因现场未配置一体式PA转RTU集成网关，Profibus PA现场总线与Modbus RTU监控协议无法直接通信，工艺压力数据无法自动上传监控平台，只能依靠人工定时记录，数据实时性不足，难以满足食品生产连续化、标准化管控需求。
二、项目痛点
一是异构协议存在通信壁垒，Profibus PA适用于现场高精度设备采集，Modbus RTU多用于上位系统监控，二者无原生互通通道；
二是现场硬件条件不足，无一体式PA转RTU网关，无法实现直接协议转换；
三是人工采集模式效率低、误差大，无法实时监测工艺压力波动，易出现产品工艺偏差；
四是原有RTU上位系统为定型设备，无法改造适配PA总线设备，车间智能化升级受限。
三、网关功能
本项目采用YC-PA-DP与YC-DPM-RTU双网关分级组合架构，适配食品车间洁净、低干扰生产工况。PA-DP网关主要对接E+H PMP71B压力变送器，精准采集、解析PA协议压力数据，完成PA协议至Profibus DP协议的标准化转换。DPM-RTU网关实现二级协议转换，将DP总线数据无损转化为标准Modbus RTU数据，适配上位监控系统。双网关具备数据纠错、断点续传、稳定抗干扰特性，可保障生产全程数据连续精准传输。
四、解决方案
针对食品车间无一体式转换网关、双协议异构不通的核心问题，采用PA-DP-RTU分级递进式协议转换方案。无需改造原有PA采集仪表与RTU上位监控设备，通过双网关搭建两级通信链路。第一级由PA-DP网关接入E+H PMP71B PA压力变送器，完成底层数据采集与PA转DP协议转换；第二级通过DPM-RTU网关实现DP转Modbus RTU二次转换，实现车间工艺压力数据全自动实时上传与监控。

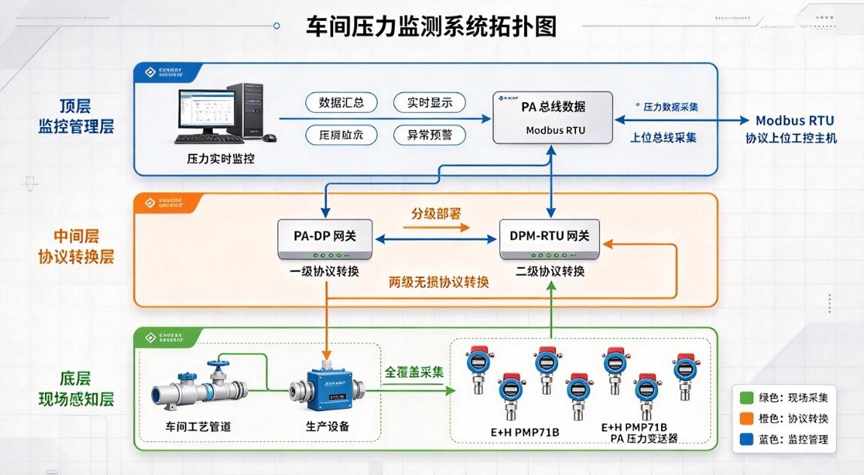

五、拓扑说明
六、实施过程
项目采用不停产施工模式，规避生产中断影响。
首先完成现场工况勘测，匹配仪表与上位机通信参数；
其次完成双网关洁净式安装与线路布设，符合食品车间生产规范；
随后完成网关参数配置、点位映射与协议调试；
最后开展72小时连续联调测试，校准数据精度，排查传输隐患，确保系统稳定运行。
七、项目前后对比
改造前，车间PA仪表数据无法接入RTU监控系统，人工抄录数据滞后、误差大，工艺压力波动无法及时发现，易造成产品质量不稳定。改造后，实现E+H PMP71B仪表数据全天候自动上传，协议转换零丢包、无延迟，实时监控工艺压力变化，及时规避工艺偏差，大幅提升产品合格率与生产稳定性。
八、行业前景
食品饮料、粮油加工、休闲食品等轻工制造行业，多数老旧洁净车间均存在PA精密仪表与RTU存量监控系统混用的情况，异构协议互通是行业普遍痛点。本方案改造成本低、适配性强、不破坏生产环境，适配轻工行业智能化升级场景，具备良好的推广应用前景。
九、案例总结
本案例针对食品洁净车间无一体式PA转RTU网关、E+H PMP71B-PA设备与RTU工控系统通信壁垒问题，通过双网关分级转换方案，高效解决异构协议数据互通难题。系统运行稳定、数据精准，有效提升食品生产工艺管控精度与自动化水平，为轻工洁净车间工控系统升级改造提供了成熟的实践参考。
