锂电池储能电站｜HART温度变送器转4-20mA模拟量应用案例

一、案例背景

锂电池储能电站电池舱温度是储能安全管控的核心参数，电池温度异常、局部过热极易引发热失控、起火等安全事故，直接关系储能电站运行安全与使用寿命。某大型锂电储能电站为提升安全监测精度，在各电池簇、电池舱、配电柜内部署HART智能温度变送器，可高精度采集电池运行温度、环境温度、仪表校准状态、异常故障信息，具备精细化测温与隐患预警能力。但电站原有安全监控系统为传统模拟量架构，PLC与安防监测终端仅支持4-20mA模拟量信号，无法识别HART数字信号，导致智能测温设备无法接入电站中控系统，无法实现全域温度实时监测与联动预警。人工定点巡检测温方式存在监测盲区、数据滞后，无法及时发现隐性过热隐患，存在极大安全风险。且整体升级电站工控系统成本高昂、停机改造影响储能调度。为此电站采用远创智控YC-HART-MA协议转换网关，实现HART数字温度信号转4-20mA模拟量信号，低成本完善储能安全监测体系。

二、项目痛点

1. 信号协议不兼容：HART智能温度变送器为数字信号输出，储能电站监控系统仅支持模拟量信号，测温数据无法集中联网监控。

2. 安全监测有盲区：人工定点巡检存在监测死角，温度数据更新滞后，无法及时发现电池隐性过热隐患。

3. 智能设备闲置：HART测温仪表的高精度测温、状态自检、故障预警、温度趋势分析功能无法发挥作用。

4. 改造风险成本高：整体升级电站工控系统需停机停运，影响电网储能调度，改造成本与运维损失极大。

5. 安全溯源缺失：无连续温度监测数据，电池故障、温度异常无有效复盘依据，电站安全管控无数据支撑。

三、网关核心功能

远创智控YC-HART-MA是储能新能源行业专用协议转换网关，支持HART数字信号与4-20mA模拟量信号双向无损转换，是储能电站安全数据采集核心物联网网关与数据采集器。设备下行全面适配HART协议温度变送器，高频精准采集电池舱温度、电池簇温度、环境温度、仪表运行状态、故障代码等安全数据。通过工业级高精度转换算法，将数字信号线性转化为标准4-20mA模拟量信号，无缝适配储能电站原有PLC、安全监控系统与上位终端。作为高绝缘、抗干扰、高稳定的工业网关，设备适配储能电站密闭、高精度、高安全要求工况，无电磁干扰、无数据漂移。依托边缘智能处理能力，实现温度数据精准校准、异常超温标记、数据自动留存，为储能安全预警、故障溯源提供数据支撑，是新能源电站安全升级专用智能网关。

四、解决方案

针对储能电站测温设备与监控系统不兼容、安全监测盲区大、隐患预警滞后的核心问题，项目搭建以远创智控YC-HART-MA网关为核心的全域温度安全监测体系。网关下行接入电站所有电池舱、电池簇HART温度变送器，7×24小时不间断采集全域温度数据与设备运行状态，经过精准校准、降噪转换后，输出标准4-20mA模拟量信号上传至电站中控安全监控系统。实现储能全域温度可视化、实时化、精细化监测，运维人员可实时掌握电池运行温度状态，及时排查温度异常点位。系统可精准识别局部过热、温度骤升、仪表故障等安全隐患，提前触发预警，联动温控散热设备启停，有效规避电池热失控、起火等安全事故。所有温度监测数据、设备运行记录自动归档存储，形成完整的安全台账，为电池故障复盘、电站安全运维、设备寿命分析提供精准数据支撑，无需停机改造，低成本完善储能电站安全管控体系。

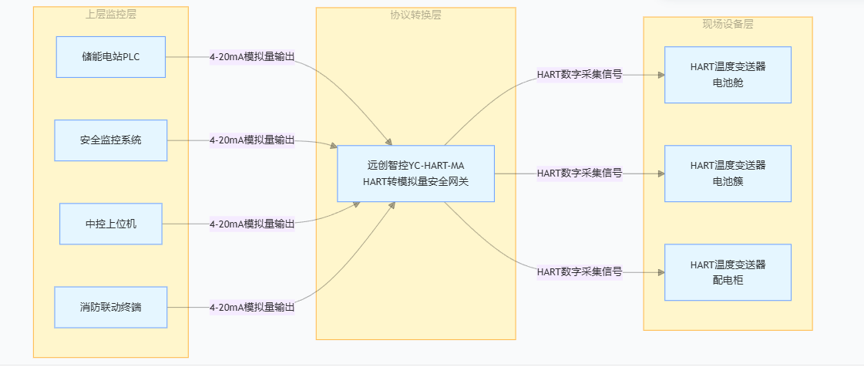

五、网络拓扑

六、实施过程

第一步，勘测梳理储能电站各电池舱、电池簇HART温度变送器点位、测温量程、HART通讯参数，匹配监控系统模拟量接收规格，制定不停运安全改造方案。

第二步，在专用电控柜内合规安装远创智控YC-HART-MA网关，采用阻燃屏蔽线缆布线，做好绝缘、防静电、抗电磁干扰防护。

第三步，配置网关HART采集通道、4-20mA输出量程，校准测温精度与超温预警、联动阈值。

第四步，开展全功能联调测试，验证温度数据采集、信号转换、实时上传、异常预警、消防联动功能稳定性。

第五步，72小时连续不间断试运行，优化预警逻辑，核验全域监测效果，完成项目验收交付。

七、项目前后对比

1. 设备兼容：改造前智能测温设备无法接入监控系统；改造后信号无缝互通，全域设备联网监测。

2. 安全监测：改造前人工巡检有盲区、数据滞后；改造后24小时全域实时监测，无死角、无延迟。

3. 风险防控：改造前隐性过热隐患难排查，安全风险高；改造后提前预警，主动规避安全事故。

4. 改造成本：改造前停机升级系统损失大、成本高；改造后不停运技改，安全高效、性价比高。

5. 运维溯源：改造前无连续测温数据，故障无复盘依据；改造后数据全程留存，安全运维有据可依。

八、前景行业推荐

锂电池储能电站、光伏储能项目、风电储能系统、工商业储能舱、新能源电站安全升级项目。

九、项目总结

本次储能电站改造项目，依托远创智控YC-HART-MA协议转换网关高精度、高稳定的信号转换能力，彻底解决HART智能测温设备与老旧模拟量监控系统的通讯壁垒，全面激活储能智能安全监测设备价值。作为新能源专用物联网网关与数据采集器，设备适配储能高安全、高精度运行工况，无需电站停机停运，轻量化完成安全体系升级。改造后实现储能全域温度实时监测、隐患主动预警、数据全程溯源，极大提升储能电站安全管控等级，有效规避热失控等安全风险，降低运维难度，是新能源储能行业智能化、安全化升级的优质工业网关解决方案。
