汽车发动机装配线——三菱QJ61BT11与施耐德ATV930变频器异构通讯

一、应用场景

汽车发动机装配是汽车制造的核心工序，装配线的输送调速、拧紧控制和压装精度直接影响发动机的装配质量和生产节拍。某合资汽车制造企业在吉林长春的发动机工厂中，其发动机装配线采用了三菱（Mitsubishi）Q系列PLC作为主控制器，通过QJ61BT11 CC-Link主站模块构建CC-Link现场总线网络，负责输送线、拧紧机、压装机、测试工位等核心设备的协调控制，生产节拍为45JPH。QJ61BT11是三菱经典的CC-Link主站模块，支持最高10Mbps通讯速率和最多64个从站，是汽车行业装配线的主流控制方案。

然而，该装配线的输送线、拧紧机和压装机的电机驱动由三台施耐德（Schneider）ATV930系列变频器承担，分别控制输送线主传动、拧紧机伺服和压装机液压泵。ATV930变频器支持Modbus TCP协议，通过工业以太网与上位系统进行数据交互，具备丰富的电机保护和转矩控制功能。三菱Q系列PLC运行在CC-Link网络，施耐德ATV930变频器运行在Modbus TCP网络，两套系统之间无法直接通讯，导致变频器的运行参数和故障信息无法纳入CC-Link主站的实时控制体系。

在汽车制造向工业4.0和智能制造转型的背景下，发动机装配线需要实现变频器的远程参数设定、实时状态监控和故障预警，以提升装配质量和设备综合效率（OEE）。如何实现三菱QJ61BT11的CC-Link网络与施耐德ATV930变频器的Modbus TCP网络之间的高速可靠数据互通，成为该装配线智能化升级的关键需求。

二、协议转换网关功能简介

塔讯TX131-RE-CCS/OMB是一款面向CC-Link网络与Modbus TCP网络互联的专业协议转换网关，兼具物联网关和数据采集器的双重功能。该网关在CC-Link侧作为从站接入三菱PLC的CC-Link主站网络，在Modbus TCP侧可配置为主站或从站。

在本案例中，网关配置为CC-Link从站+Modbus TCP主站模式，主动连接三台施耐德ATV930变频器的Modbus TCP服务端，实现变频器参数的高速采集和控制指令下发。

针对汽车发动机装配线的应用需求，TX131-RE-CCS/OMB的核心功能优势包括：

CC-Link从站功能：支持标准CC-Link V2.0从站协议，可被三菱GX Works自动识别和配置，占用1-4个逻辑站，支持远程输入/输出各256点。

Modbus TCP主站轮询：网关作为Modbus TCP客户端，主动连接三台变频器，读取频率、电流、转矩、故障代码等参数，下发启停、频率设定等指令。

大容量数据映射：CC-Link远程寄存器RWr/RWw各128字，可满足三台变频器的实时数据交换需求。

变频器专用协议处理：支持施耐德ATV系列变频器的Modbus寄存器映射，减轻主站PLC数据处理负担。

工业级抗干扰：金属外壳，DIN导轨安装，宽温设计，适应汽车车间的强电磁干扰环境。

作为一款高性能工业网关，TX131-RE-CCS/OMB为装配线中Modbus TCP变频器接入CC-Link控制网络提供了可靠的协议转换通道，是工业物联网架构中连接异构总线协议的关键智能网关节点。

三、系统结构拓扑图

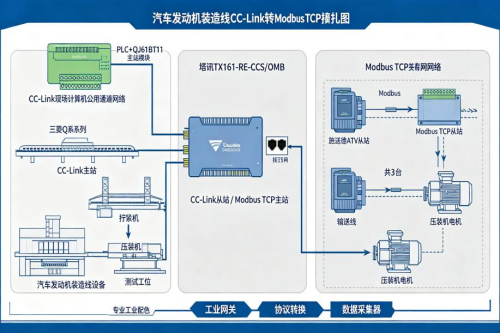

汽车发动机装配线CC-Link转Modbus TCP拓扑图

系统拓扑分为三个层次：

CC-Link控制层：三菱Q系列PLC+QJ61BT11主站模块作为CC-Link主站，通过CC-Link总线连接装配线各设备，TX131-RE-CCS/OMB作为CC-Link从站接入。

协议转换层：TX131-RE-CCS/OMB网关居中，CC-Link接口接CC-Link总线，以太网接口接工业以太网，作为Modbus TCP主站连接三台变频器。

Modbus TCP驱动层：三台施耐德ATV930变频器作为Modbus TCP从站，分别驱动输送线、拧紧机和压装机电机。

四、项目痛点

变频器无法远程监控：三台ATV930变频器的运行频率、电流、转矩等参数只能通过变频器面板本地查看，Q系列PLC无法获取实时运行数据，装配线状态监控存在盲区。

参数调整效率低：更换发动机型号时需要逐台到变频器前修改参数，每次换型约需15分钟，且容易出现参数设置错误。

故障响应滞后：变频器过流、过载、过热等故障只能在本地报警，PLC无法实时获取故障代码，故障排查和处理时间长，平均停机时间约25分钟/次。

拧紧和压装精度不足：拧紧机和压装机的转矩控制依赖变频器本地设定，无法根据PLC的工艺要求实时调整转矩，装配精度波动较大。

改造成本高：若更换支持CC-Link的变频器通讯卡，单台约6000元，三台合计8万元，且需重新调试每台变频器的通讯参数。

五、解决方案

采用塔讯TX131-RE-CCS/OMB协议转换网关，构建”三菱QJ61BT11（CC-Link主站）—TX131网关（CC-Link从站/Modbus TCP主站）—施耐德ATV930变频器（Modbus TCP从站）“的异构通讯架构。

硬件部署

在装配线电气柜中安装TX131-RE-CCS/OMB网关。网关的CC-Link接口接入QJ61BT11的CC-Link网络，从站地址设为01，占用2个逻辑站；以太网接口接入工业以太网交换机，设置网关IP为192.168.1.20，三台变频器IP分别设为192.168.1.31/32/33。网关配置为Modbus TCP主站模式。

数据映射规划

通过网关配置软件，定义以下数据映射关系：

变频器→PLC方向（状态数据上传）：每台变频器的运行频率、输出电流、电机转矩、运行状态、故障代码、电机温度等6个点位，三台共18个点位，由网关轮询读取后映射到CC-Link远程输入寄存器RWr。

PLC→变频器方向（控制指令下发）：每台变频器的启停命令、频率设定、转矩设定、复位命令等4个点位，三台共12个点位，由PLC写入CC-Link远程输出寄存器RWw，网关转发至变频器。

网关按50ms周期轮询三台变频器，确保数据实时性满足装配线控制要求。

主站配置

在三菱GX Works软件中，将QJ61BT11的CC-Link网络参数配置为10Mbps，添加TX131网关为CC-Link从站（站号01，占用2站）。在PLC程序中建立30个变量的映射关系，编写变频器控制逻辑：根据装配工艺要求，在不同工位自动设定输送线速度、拧紧机转矩和压装机压力。

应用逻辑

Q系列PLC通过CC-Link将控制指令写入网关，网关转换为Modbus TCP指令下发至对应变频器。变频器的运行状态由网关周期性采集并映射到CC-Link，供PLC实时监控。当变频器出现故障时，网关在50ms内将故障代码上传PLC，PLC立即触发安全停机和报警提示。换型时，PLC根据产品配方自动下发新的变频器参数，无需人工逐台修改。

六、实施过程

第一阶段：现场勘查与点位梳理

技术团队到发动机工厂现场勘查，确认QJ61BT11的CC-Link网络配置、三台ATV930变频器的型号和Modbus TCP寄存器表。与工艺工程师和设备维护人员共同梳理需要交换的数据点位共30个：状态数据上传18个，控制指令下发12个。确认装配线的生产节拍和安全要求。

第二阶段：网关配置与实验室测试

在实验室使用三菱Q系列PLC和一台ATV930变频器搭建测试平台。完成TX131网关的CC-Link从站配置、Modbus TCP主站配置和30个点位的映射表。测试数据读写正确性和刷新周期，变频器状态数据刷新约50ms，控制指令响应约100ms，满足装配线实时控制要求。

第三阶段：现场安装接线

利用装配线周末停产窗口进行安装。网关安装在电气柜DIN导轨上，CC-Link总线电缆和以太网线缆同步完成接线。接线完成后通电自检，网关CC-Link通讯指示灯和以太网指示灯均正常。

第四阶段：在线调试

在GX Works中下载CC-Link从站配置和PLC控制程序。逐台验证三台变频器的数据读写，重点测试频率设定、转矩控制和故障代码上传。调试中发现拧紧机变频器的转矩寄存器地址与手册不一致，查阅最新手册后修正映射表，全部正常。

第五阶段：试运行与优化

系统投入一周连续试运行。期间监测通讯状态、数据准确性和故障响应。试运行期间通讯成功率99.98%，变频器数据实时准确，故障响应时间从25分钟缩短至2分钟。根据运行情况优化了换型参数表和报警阈值。项目通过验收。

七、应用效果

变频器远程实时监控：三台ATV930变频器的18个运行参数实时上传Q系列PLC，在HMI上集中展示，设备状态一目了然，监控效率提升70%。

换型效率大幅提升：PLC根据产品配方自动下发变频器参数，换型时间从15分钟缩短至1分钟，且消除了人工参数设置错误，换型准确率100%。

故障快速响应：变频器故障代码实时上传PLC，自动触发安全停机和报警提示，故障处理时间从平均25分钟缩短至5分钟，年减少停机损失约30万元。

装配精度提升：拧紧机和压装机转矩可根据工艺要求实时调整，拧紧合格率从97%提升至5%，压装精度从±0.05mm提升至±0.02mm。

改造投资经济：单台网关加调试费用约5万元，远低于更换CC-Link通讯卡方案（1.8万元+调试费），投资回报周期约3个月。

八、项目实施前后效果对比

九、总结

本案例通过塔讯TX131-RE-CCS/OMB协议转换网关，成功实现了三菱QJ61BT11 CC-Link主站与三台施耐德ATV930变频器之间的异构总线协议互联。网关以CC-Link从站+Modbus TCP主站模式，主动连接变频器并映射数据，实现了装配线变频器的远程实时监控、自动换型参数下发、故障快速响应和装配精度提升。

该项目充分体现了工业网关在汽车制造行业智能化升级中的核心价值：以协议转换打破CC-Link与Modbus TCP之间的总线协议壁垒，以数据采集器的精度实现设备级点位级数据互通，为工业物联网平台提供高质量的实时数据底座。TX131-RE-CCS/OMB作为一款可靠的智能网关和物联网关，为汽车发动机装配线的设备互联、效率提升和质量保障提供了经济高效的互联解决方案。
