一、案例背景
城市污水处理厂、工业废水处理站是环保治理的核心场景，整套处理工艺包含调节池、生化池、沉淀池、出水监测等多个环节，对水质液位、浊度、溶解氧、压力等参数监测要求极高。为满足环保在线监测标准，水处理现场批量搭载HART智能液位、浊度、水质变送器，可高精度实时采集工艺核心数据，具备稳定性强、防水防尘、适配潮湿工况的优势。但多数污水厂早期搭建的SCADA监控系统仅支持传统4-20mA模拟量信号，无法识别HART数字协议，导致现场大量智能监测设备数据无法上传中控平台，设备长期闲置。传统人工抄表模式数据滞后、无法实时监控工艺波动，极易导致污水超标排放、工艺失控等问题。为低成本完成环保设备数字化改造，水厂部署远创智控YC-HART-MA工业网关，依托物联网网关、智能网关协议转换能力，实现HART数字信号转模拟量信号，打通水处理设备与上位系统通信链路，实现水质数据全自动采集与在线监测。
二、项目痛点
本次水处理改造项目存在多项行业共性痛点。
第一，协议适配冲突，现场HART智能水质变送器输出数字信号，老旧SCADA系统仅兼容模拟量信号，协议不匹配造成数据断连，智能监测设备无法发挥作用。
第二，工艺管控滞后，无自动化数据传输通道，依靠人工定时巡检记录数据，无法实时捕捉水质、液位瞬时变化，生化工艺调控不及时，存在污水超标风险。
第三，运维成本偏高，水处理站点分散、设备点位多，人工巡检工作量大，且手写数据误差大、无归档溯源，不利于环保数据核查。
第四，整体改造代价大，全面更换中控系统工程量大、造价高、停工周期长，亟需依托协议转换网关、数据采集器实现轻量化升级。
三、网关核心功能
本次使用的YC-HART-MA网关是适配环保潮湿工况的工业级智能网关、物联网网关，完美适配水处理场景改造需求。设备具备精准HART协议解析能力，可无损解析水质、液位、浊度变送器数字信号，稳定转换为标准4-20mA模拟量信号，转换精度高、无信号失真。作为专业数据采集器，可7×24小时不间断采集多路水质参数，自动规整、存储、上传数据，实现全程数据溯源。设备采用防水防尘工业设计，抗潮湿、抗电磁干扰，适配污水站复杂恶劣工况，支持即插即用无需编程，不占用上位系统资源，自带故障自检、断点续传功能，保障长期稳定运行。
四、解决方案
针对污水站协议不兼容、数据采集滞后、运维成本高的问题，本次采用轻量化无停工改造方案，无需更换原有变送器、SCADA上位机等存量设备。系统以协议转换网关为核心中转设备，搭建三级数据传输架构：现场采集层由各类HART智能变送器采集水质、液位、浊度数据；中转层通过YC-HART-MA工业网关完成HART协议解析、数字信号转模拟量信号、数据规整传输；管控层通过原有SCADA系统接收4-20mA模拟量信号，实现数据实时展示、工艺调控、超标报警与数据归档。整套方案快速打通设备通信链路，低成本破除数据孤岛，实现污水处理工艺自动化、精细化监测管控。

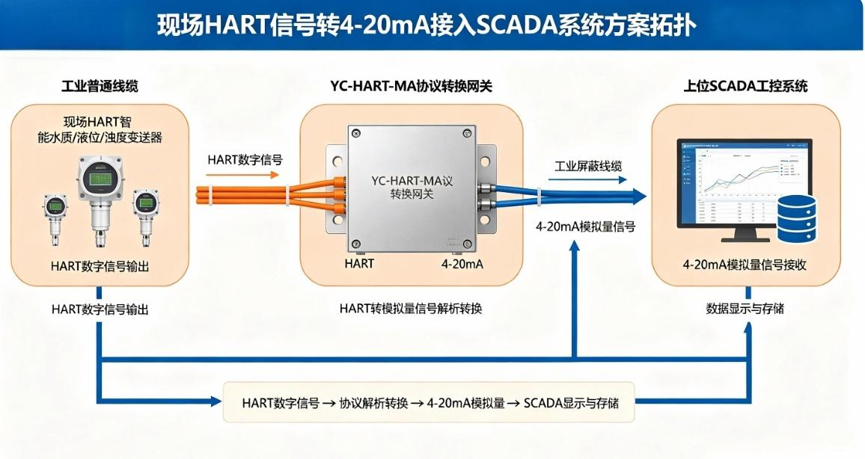

五、网络拓扑图
六、实施过程
项目全程标准化落地，无需停产停工，不影响污水处理正常运维。
第一步，现场勘测摸排，统计各池体变送器点位、信号参数与SCADA系统接口规格，确定网关防水安装点位与布线方案。
第二步，设备安装布线，固定工业网关，铺设防水工业线缆，完成网关与现场变送器、上位系统精准对接。
第三步，参数调试配置，设置协议解析参数、信号转换精度、数据上传频率，适配水处理工艺监测需求。
第四步，24小时联调试运行，实时监测数据采集、转换、上传稳定性，排查信号异常问题，系统运行稳定、数据精准后正式投入常态化使用。
七、项目前后对比
改造前，污水站HART智能变送器数据无法接入老旧SCADA系统，智能设备形同虚设，完全依赖人工巡检抄表，数据更新滞后、误差较大，无法实时监测水质波动，工艺调控被动，存在环保超标隐患，人工运维成本居高不下。
改造后，依托工业网关、智能网关实现HART与模拟量信号无缝互通，水质、液位、浊度数据全自动采集、实时上传、精准归档，24小时不间断在线监测，异常工况自动报警，彻底消除数据孤岛。大幅降低人工运维压力，工艺调控更加精准稳定，有效规避污水超标风险，满足环保在线监测溯源要求。
八、前景适配行业
本方案轻量化、低成本、高稳定的改造优势，不仅适配市政污水处理、工业废水处理场景，还可广泛应用河道水质监测、中水回用、泵站水质监控等环保领域。各类环保场景均存在老旧模拟量系统与HART智能监测设备不兼容问题，依托物联网网关、数据采集器完成协议转换改造，是环保行业数字化合规升级的主流刚需方案。
九、项目总结
本次环保水处理改造项目，依托高性能协议转换网关、工业网关，以极低改造成本解决了污水站新旧工控系统协议不兼容的核心难题。通过网关HART协议解析、信号转换、自动数据采集功能，成功打通环保设备数据传输链路，破除数据孤岛，实现污水处理工艺全天候自动化监测、精准化管控。项目无需大规模更换原有设备，施工周期短、运维简单、运行稳定，既降低了企业智能化升级成本，又提升了环保监测合规性与工艺稳定性，为环保行业老旧场站数字化改造提供了成熟可落地的参考案例。
