简要：SYKG1021E并非ADF4360-8的引脚兼容型号，而是面向“时钟生成”类应用的国产替代：ADF4360-8是集成VCO的整数N分频频率合成器（65~400MHz、三线串行接口）；SYKG1021E是可编程时钟发生器（1~333.33MHz、双路差分+1路LVCMOS、支持I2C/OTP/引脚配置、PCIe Gen5/6抖动20~98fs）。替换前需比对输出频率上限、接口与环路结构。
ADIADF4360等型号交期普遍拉长至20周以上，供货紧张成为客户关注的问题。针对相关国产替代需求，YXC扬兴科技推出SYKG1021E可编程时钟发生器，为部分ADF4360时钟生成应用提供国产化替代选择。
一、被忽视的"卡脖子"环节
在信号仿真、导航测试、测试测量等高端装备领域，时钟器件是系统的"心跳"。它的精度与稳定性，直接决定了信号生成的纯度、测试测量的准确度，以及整个系统的可靠性。
长期以来，这一领域的高性能时钟及频率合成芯片主要由等国际厂商供应。以经典的ADF4360系列为例，作为集成VCO的整数N分频频率合成器，其主输出频率覆盖65MHz至400MHz，广泛应用于测试设备、无线通信、时钟生成等场景，是信号仿真类设备的"标配"。
但供应链问题也给相关项目带来了挑战：
· 交期拉长：ADF4360-8等型号交期普遍拉长至20周以上，部分型号甚至更长；
· 价格波动：进口高端芯片价格持续上涨，成本压力向终端传导；
· 供货不稳：部分型号供货紧张，可能影响项目生产与交付计划。
对于信号仿真、导航测试这类对器件性能要求严苛的行业而言，这已不是"成本问题"，而是"交付风险"。
二、SYKG1021E：升级替代ADF4360-8的国产时钟芯片
SYKG1021E是一款低功耗可编程时钟发生器，针对ADF4360系列做国产化替代而设计。

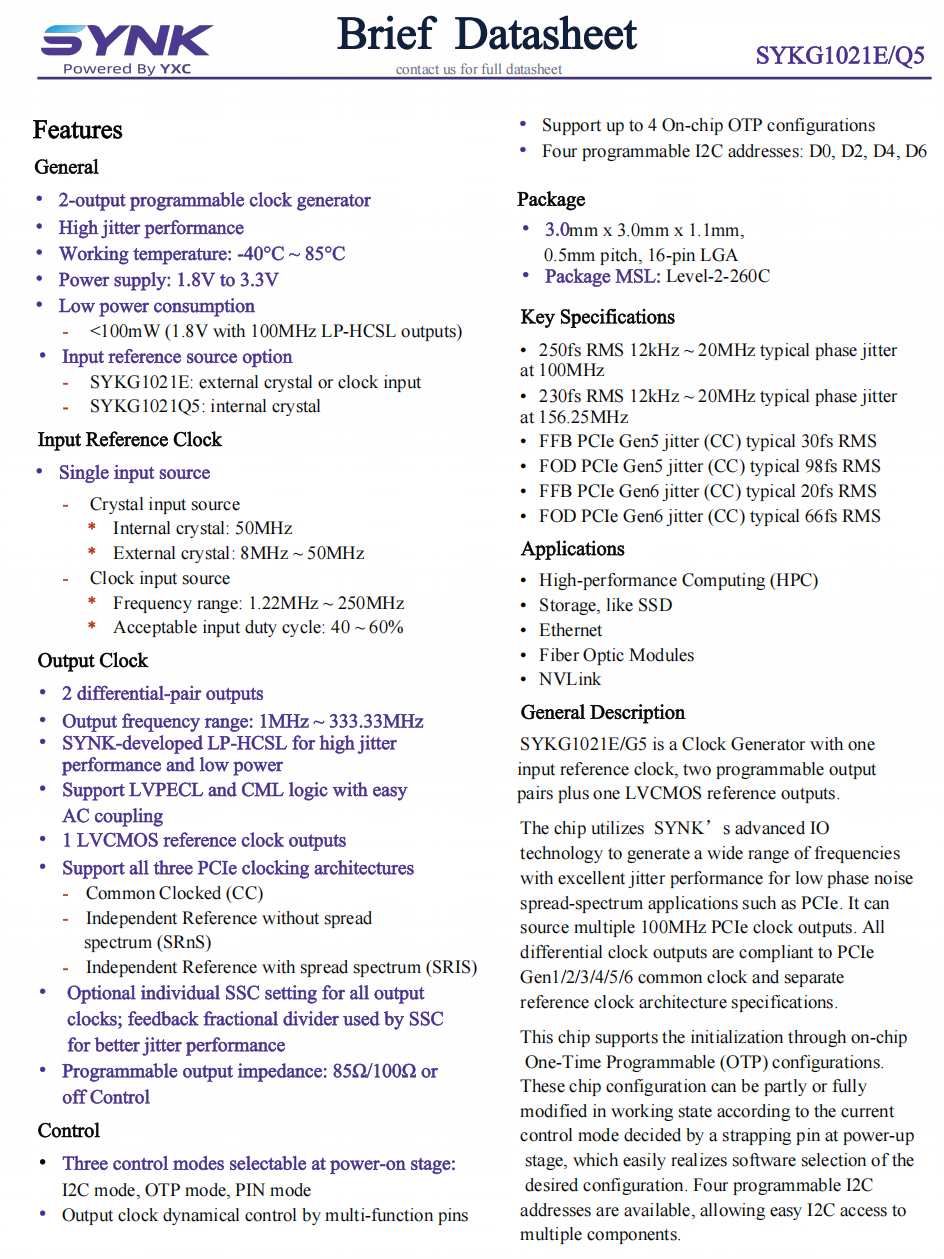

2.1核心参数
|
特性 |
SYKG1021E |
|---|---|
| 输出频率 | 1MHz~333.33MHz |
| 输出类型 | LP-HCSL/LVDS/HCSL/LVCMOS |
| 输出路数 | 2路差分+1路LVCMOS参考输出 |
| 供电 | 1.8V/2.5V/3.3V |
| 控制接口 | I2C/OTP/PIN模式 |
| 相位抖动 | 230fsRMS（156.25MHz，12kHz~20MHz） |
| PCIe参考时钟抖动 | Gen5典型30fs、Gen6典型20fsRMS |
| 功耗 | <100mW（1.8V、100MHz、LPHCSL) |
| 工作温度 | -40°C~+85°C/105℃ |
2.2对比ADF4360-8的核心优势
|
对比维度 |
ADF4360-8 |
SYKG1021E |
|---|---|---|
| 输出路数 | 1路差分（RFOUTA/B） | 2路差分+1路LVCMOS |
| 供电电压 | 3.0~3.6V | 1.8V/2.5V/3.3V |
| 控制接口 | 3线串行 | I2C/OTP/PIN三种模式 |

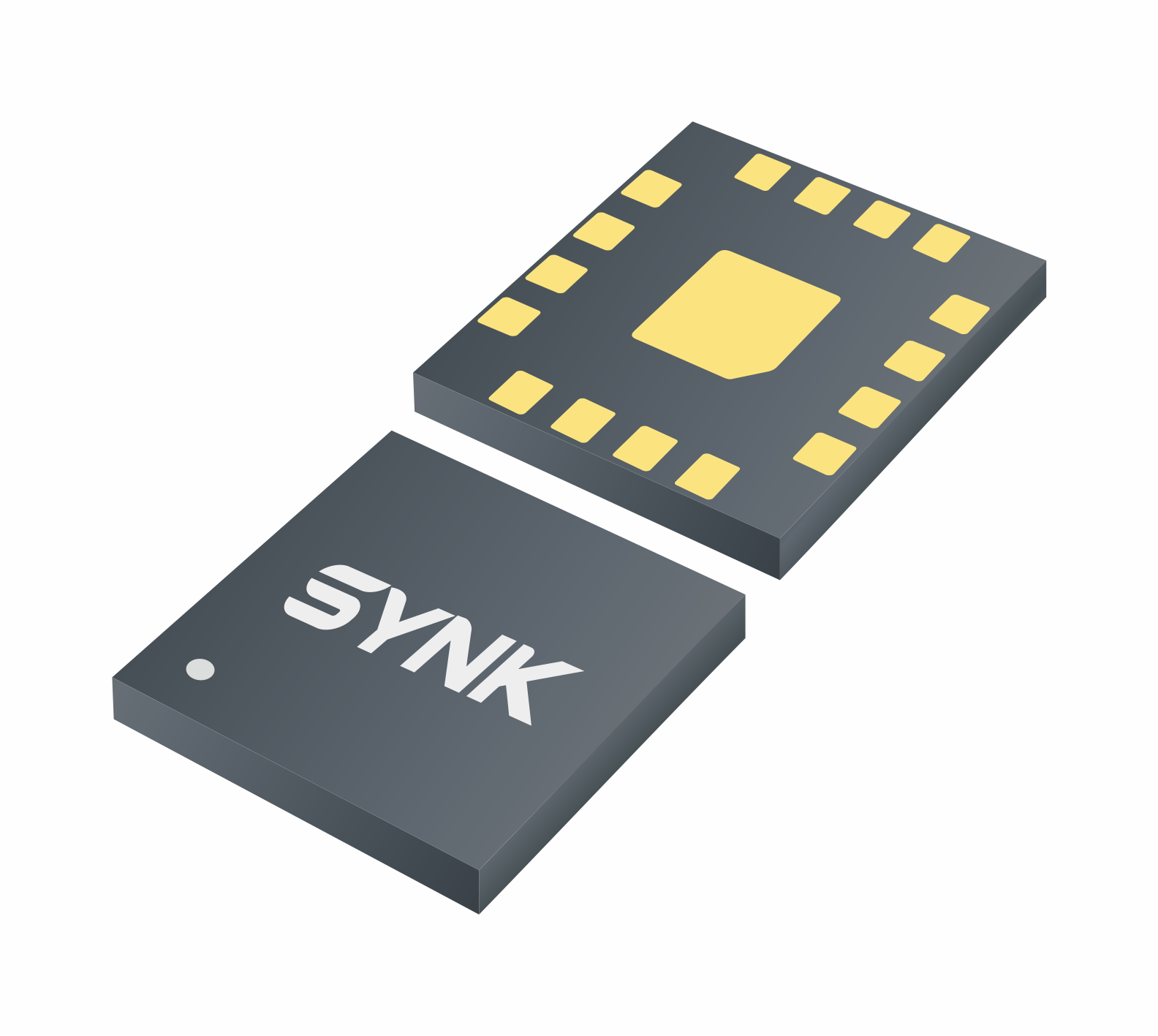

| 封装尺寸 | 24-LFCSP（4×4mm） | 16-LGA（3.0×3.0×1.1mm） |
· 多路输出：ADF4360-8是单路差分输出。系统需要多路时钟时，通常需要额外增加时钟分配或扇出器件。SYKG1021E单颗芯片提供2路差分+1路LVCMOS参考输出，可直接覆盖多路时钟需求，减少外围器件、缩小PCB面积、降低功耗预算。
· 低压供电：ADF4360-8锁定在3.0~3.6V。SYKG1021E支持1.8V/2.5V/3.3V，向下兼容低压系统设计，适应更宽的系统供电架构。
· 配置灵活性：ADF4360-8使用3线串行接口，上电后有严格的寄存器写入时序要求。SYKG1021E支持I2C、OTP、PIN三种模式，OTP模式下配置烧录一次即可，上电自动加载，主控无需每次初始化，配置更灵活。
· 封装尺寸：ADF4360-8为24-LFCSP(4×4mm)，SYKG1021E为16-LGA(3.0×3.0×1.1mm)，面积缩小约44%，为紧凑型设计留出更多PCB空间。
三、YXC扬兴科技：国产时钟芯片选型与技术支持
针对ADF4360系列国产替代需求，YXC扬兴科技可提供SYKG1021E产品选型、样品申请及FAE技术支持，协助客户开展方案验证。
从输出频率、信号类型到供电及配置方式，扬兴科技可结合客户现有设计需求，评估适配方案，减少选型与调试过程中的工作量。
如果您正在寻找ADIADF4360系列国产替代方案，欢迎联系YXC扬兴科技，获取SYKG1021E产品资料及技术支持。
