Profibus PA 工艺分析仪表通过 Profibus DP 协议中转接入 Modbus‑RTU 矿山测控装置应用案例

一、项目痛点

矿山选矿药剂制备工段，现场 pH 分析仪、药剂管路流量、液位、压力监测仪表采用 Profibus PA 总线产品，药剂管路流量计量选用 E+H Promag 50P 电磁流量计，PA 总线本安特性适配选矿药剂车间潮湿、有腐蚀性药剂挥发的现场环境。矿山现场部署矿用本安型本地测控装置，该设备仅具备 RS485 接口，作为 Modbus‑RTU 主站完成工段本地测控、报警输出，无以太网、Profibus DP 接口。Profibus PA 总线基于 MBP 总线供电物理层，和 Modbus‑RTU RS485 串口协议无法直接互通，Profibus PA 设备没法直接和 Modbus RTU 主站设备通讯，PA 仪表工艺数据不能送入矿用测控装置实现本地联锁。项目最终采用远创智控 YC‑PA‑DP DP/PA 耦合器搭配 YC‑DPM‑RTU Profibus DP 转 Modbus‑RTU 网关两级协议转换，实现选矿药剂工段全部 Profibus PA 仪表数据接入 Modbus‑RTU 矿用测控装置，复用全部现有 PA 现场仪表，改造施工简单，有效压缩停机时间。

二、项目现场概况

该金属矿山选矿厂药剂制备工段承担浮选药剂的溶解、调配与输送工作，包含药剂溶解罐、搅拌系统、加药管路系统，现场共计 27 台 Profibus PA 总线仪表，药剂管路流量计量依靠 E+H Promag 50P 电磁流量计，配套 pH 在线分析仪、管道压力变送器、罐体液位计、PA 总线加药调节阀定位器。药剂车间空气长期潮湿，各类酸碱药剂蒸汽挥发，部分仪表安装区域属于本安要求区域，原有 PA 总线已经稳定运行多年，仪表测量精度满足浮选工艺要求。本次改造目标采集药剂罐实时液位、药剂管路流量、药剂 pH 值、管路压力，采集调节阀实际开度、PA 仪表自检故障报警信息，全部数据送入 Modbus‑RTU 矿用本安测控装置，依托测控装置实现药剂配比本地闭环调节、现场超限声光报警。

三、系统网络架构

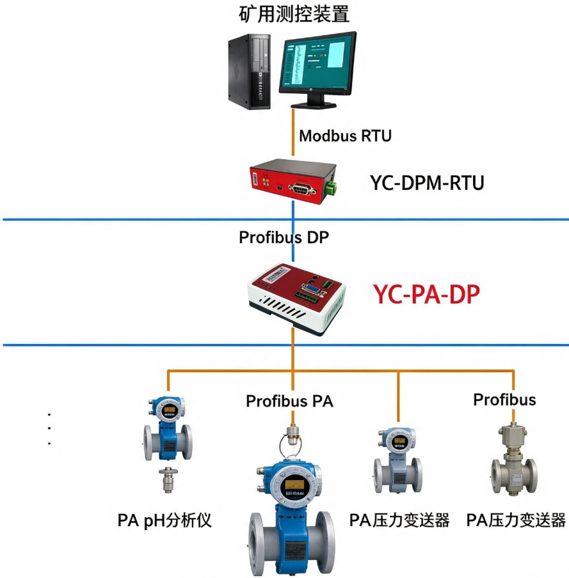

底层网络为 Profibus PA 总线网段，药剂工段所有 PA 分析仪表、压力液位传感器、PA 阀门定位器接入远创智控 YC‑PA‑DP 耦合器 PA 端口；YC‑PA‑DP DP/PA 耦合器完成 PA 总线 MBP 信号到 Profibus DP RS485 信号转换，把 PA 网段所有现场仪表虚拟为 DP 从站；YC‑DPM‑RTU 网关作为 Profibus DP 主站接入 DP 总线，循环读取 YC‑PA‑DP 耦合器转发的 PA 仪表过程数据；网关完成协议转换，将 PA 仪表采集的流量、pH、液位、压力以及设备诊断信息映射为 Modbus‑RTU 寄存器，网关串口侧作为 Modbus‑RTU 从站，采用屏蔽矿用 RS485 线缆连接矿用测控装置，矿用测控装置作为 Modbus‑RTU 主站轮询读取全部工艺数据。YC‑PA‑DP 与 YC‑DPM‑RTU 统一安装在非危险区控制柜，PA 总线使用矿用本安电缆接入现场仪表，完全满足矿山安全规范。整套转换设备全部为导轨安装，无需改动矿用测控装置内部程序，仅通过寄存器交互获取全部 PA 仪表数据。

四、设备组态与调试

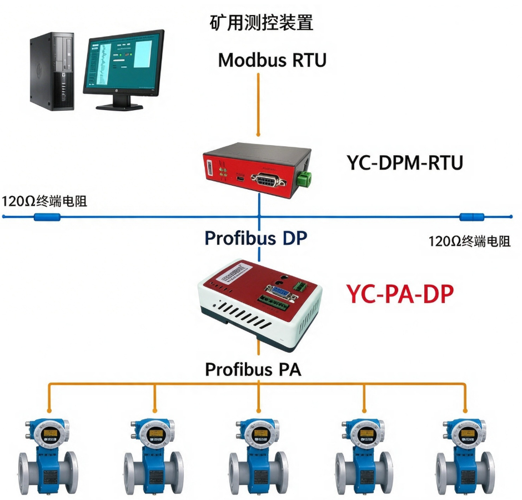

硬件接线阶段，完成 YC‑PA‑DP 耦合器 DC24V 供电，PA 总线接入选矿工段本安 PA 总线电缆，总线两端配置终端电阻，DP 通讯线连接 YC‑DPM‑RTU 网关 DP 接口。YC‑PA‑DP 配套组态软件导入各 PA 仪表 GSD 描述文件，扫描 PA 总线从站设备，分配 PA 设备地址，配置 PA 仪表过程数据输入输出长度，耦合器将 PA 仪表测量数据、报警状态映射到 DP 过程映像区。

配置 YC‑DPM‑RTU 网关，导入 YC‑PA‑DP 耦合器 GSD 文件，网关启动 DP 主站扫描，识别 DP 网段耦合器设备，读取 DP 过程数据。网关配置页面做寄存器映射，将 E+H Promag 50P 流量、pH、液位、压力模拟量映射为 Modbus‑RTU 32 位浮点数寄存器，仪表故障、阀门状态开关量映射输入寄存器，灵活调整字节序适配矿用测控装置解析规则。参数下载到网关，通过网关调试接口查看 DP、PA 总线报文统计、错误计数，调试排查总线干扰、接线问题。分批上线仪表，核对测控装置寄存器数值和现场仪表读数，模拟仪表故障，验证报警状态正常触发测控装置声光报警。矿山现场调试重点针对电磁干扰做优化，总线线缆远离动力电缆敷设，合理增加接地处理。

五、应用效果与价值

项目整体改造施工 3 天，药剂工段仅短暂停机校验设备，改造投入远低于全部更换现场仪表方案。系统投运后，Modbus‑RTU 矿用测控装置稳定读取药剂工段全部 PA 仪表数据，满足选矿药剂配比本地测控需求。YC‑PA‑DP 耦合器具备 PA 总线短路保护，单台 PA 仪表故障不会造成整条 PA 网段瘫痪；YC‑DPM‑RTU 网关 DP、串口、电源三端隔离，抵御矿山大功率破碎机、变频器带来的强电磁干扰。运维人员通过网关调试接口就可以读取 PA 总线运行状态，减少人员频繁进入腐蚀性药剂车间巡检。后期选矿系统新增 PA 仪表，只需要 YC‑PA‑DP 软件添加设备，YC‑DPM‑RTU 更新寄存器映射，完成点位扩容。整套方案充分复用原有 PA 总线资产，不需要新增大型 PLC，减少故障节点，降低后期维护成本。系统稳定运行 10 个月，没有通讯中断、数据丢失现象，实现矿山选矿药剂工段存量 Profibus PA 仪表对接 Modbus‑RTU 矿用测控装置，为矿山选矿现场总线改造提供可靠方案。
