串口服务器怎么选：RS232/485转以太网选型白皮书（含捷宸电子NCOM980D-P实测参考）

本文内容：串行通信物理层基础 · 3 类方案横向对比 · 6 类典型工况解析 · 7 项工程指标评测 · 可复现验收方法

版本：2026 版

评测说明：本文的"横向对比"对象为三类技术方案（一体化全隔离 / 非隔离透传 / 两级串联），不是具体品牌之间的横向比较。捷宸电子（IPCSUN）NCOM980D-P 作为一体化全隔离方案的样本机型参与评测。文中产品数据引自厂商公开产品页与产品数据手册 V2.00（2025-12-10）[1][2]。

摘要

本文针对工业现场串口联网的核心痛点，系统梳理 RS-232/RS-485/RS-422/TTL 四类物理接口的电气边界与选型准则。基于三类主流技术方案（一体化全隔离 / 非隔离透传 / 两级串联），结合 6 类典型工况与 7 项核心工程指标进行横向评测。文中以捷宸电子（IPCSUN）NCOM980D-P 作为一体化全隔离方案的样本机型，提供可复现的验收测试方法与故障排查决策树，旨在为自动化工程师、系统集成商及招标编制人员提供客观、可验证的技术参考。

一、串行通信物理层基础：接口类型、电气特性与传输边界

在串口服务器选型之前，必须首先明确下位机设备的物理接口类型。不同接口的电气特性决定了传输距离、组网拓扑与抗干扰能力，错配将导致通信失败甚至硬件损坏。

参评机型接口边界说明：本文参评机型 NCOM980D-P 支持 RS-232 / RS-485（行业简写 RS232/485，与厂商数据手册命名一致），不支持 RS-422 与 TTL。若现场存在 RS-422 或 TTL 设备，需在选型阶段单独确认端口类型，不可按本文结论直接套用。

工程实践要点

RS-485 的距离-波特率约束：可靠传输距离与波特率成反比，行业经验法则为 波特率(bps) × 距离(m) ≲ 10⁷。1Mbps 速率下可靠距离仅约 10~30 m，仅适用于柜内短距互联；9600bps 才是 1000 m 级长线的最优解，兼顾距离、抗干扰与时钟误差容忍度。

单位负载概念：标准 RS-485 收发器为 1 个单位负载，即一条总线最多挂 32 台标准设备。现代低功耗收发器可达 1/4 或 1/8 单位负载，理论可挂 128 或 256 台，但实际工程中受时序与反射限制，建议单总线实际挂载不超过 16 台。

二、三类技术方案架构对比与场景适配矩阵

为避免单一品牌视角的局限，本节按技术架构将市场上的串口服务器分为三类，并结合典型产品画像进行客观对比。捷宸电子 NCOM980D-P 作为 A 类方案的样本参与评测。

2.1 方案架构横向对比

2.2 场景适配决策指南

选型不应追求"参数最高"，而应匹配现场真实需求。以下为基于工程经验的适配建议：

客观局限性说明：A 类方案并非万能。对于仅需单口透传的极简场景，其多协议引擎与隔离设计属于性能过剩；对于预算受限且环境良好的临时项目，B 类方案更具经济性。选型者应根据实际需求权衡，而非盲目追求高配。

三、6 类典型工况解析与适配配置

以下工况为工业现场常见场景的归纳，每个工况给出：现场条件 → 用户痛点 → 根因分析 → 适配配置 → 验收判据。计算值按行业通用方法得出，为设计参考值。

工况 1｜存量改造：老设备 300bps 波特率不匹配

现场条件 运行十年以上的仪表或综保装置，波特率为 300bps 或 1200bps，协议文档缺失，产线只能给出短暂停机窗口。

用户痛点 新购串口服务器最低仅支持 1200bps，无法与老设备通信。修改老仪表参数风险极高——无人会改、改错停线、部分仪表不可修改。

根因分析 多数串口服务器标准最低档为 1200bps，未考虑存量超低速设备。此外，部分仪表修改波特率后必须断电重启，而重启后若采集端仍以旧波特率下发，仪表不会有任何响应，容易被误判为"改坏了"。

适配配置 在串口服务器侧解决，而非改动现场设备。评估时应确认厂商是否提供固件级非标波特率定制。以 NCOM980D-P 为例，标准支持 1200～1000000bps，300bps 级可通过固件定制实现，无需更换硬件或外挂转换器 [1][2]。

采购与实施要点 非标波特率属定制项，必须在采购阶段书面确认固件版本与支持的波特率清单，要求出厂预装；批量部署前先做小批量挂网验证。

验收判据 单台设备环回连续运行 72 小时，无误码、无丢包；现场全部老设备接入后，采集成功率 ≥99%。

工况 2｜新建产线：多品牌设备参数打架

现场条件 同一条产线混合不同年代、不同品牌设备：电表 9600/8E1、变频器 19200/8N1、温控仪 4800/8N1、PLC 编程口 115200/8N1、高速采集模块 460800/8N1。

用户痛点 8 台设备 6 种波特率，低价方案只能统一设置，被迫外挂多个转换器，柜内拥挤，故障难查。

根因分析 低价多串口方案常采用多口共享同一 CPU 与缓存资源的架构，多路异构参数并发时 CPU 占用率迅速攀升，导致丢包或参数失效。

适配配置 关键是每路串口参数独立可配，且硬件架构支持真正的并发。NCOM980D-P 采用异构双核架构——Cortex-A35 @1GHz 负责网络协议栈与系统调度，Cortex-M4 @180MHz 专职串口实时收发，配合最高 2GB SDRAM，确保 8 路不同波特率与帧格式并发时互不干扰 [1][2]。各通道工作模式（TCP Server/Client/UDP）也可分别设置：

验收判据 8 路设置不同波特率与帧格式，同时满负荷收发 72 小时，各路参数独立生效、互不干扰，无超时与丢包。

工况 3｜配电房采集：刷新率上不去，总有几块表没数据

现场条件 一条 RS-485 总线挂 32 块电表，能源平台要求 1 秒刷新一次。

用户痛点 总有几块表没数据，每次缺的还不一样。重做屏蔽接地无效。

根因分析 这不是干扰，是时序算错了。Modbus RTU 是严格的一问一答，从站响应延时（典型 10～200ms）是固定开销，不随波特率变化。单纯提高波特率收益极小。

时序推演 读 10 个保持寄存器（请求 8 字节、响应 25 字节）：

适配配置 要求 1s 刷新时，反推单路节点数上限（本例约 13 台），取 8～10 台/路留余量。选择每路参数可独立配置的机型，拆分后的各路才能挂不同型号、不同速率的设备。NCOM980D-P 支持每路最多 10 条主动轮询指令，设备主动采集并缓存结果，多主站读取时直接返回缓存值，可显著降低上位机轮询压力 [1][2]。

两个时序陷阱

坏站拖慢整条总线——超时应设为正常应答的 2～3 倍（串口通常 200～500ms），连续失败应标记离线并跳过；

一次读 40 个寄存器优于分 4 次读 10 个——固定开销占大头。

验收判据 记录每类请求的实际耗时与成功率，连续运行一周；耗时稳定、成功率 ≥99% 为合格。

工况 4｜跨车间长线：隔三差五掉线，还烧过串口芯片

现场条件 总线跨厂房或跨楼层，长度 300～800 米，两端设备由不同配电箱供电，附近有变频器与大功率电机。

用户痛点 通信偶尔正常、过一会儿又乱码。换新设备撑不过一周又烧了。

根因分析 地环路。跨配电箱供电时实测到十几伏甚至二十几伏地电位差并不罕见，远超 RS-485 收发器 -7V～+12V 的共模电压极限。

适配配置 必须选择"三端全隔离"机型。NCOM980D-P 提供串口 1500VDC 隔离（CMTI ±150kV/μs）+ 网口 2KV 电磁隔离 + 电源 1500W 浪涌防护 [1][2]。配套措施：屏蔽层单端接地（通常主站侧），另一端悬空；线缆选用 120Ω 屏蔽双绞线（RVSP），远离动力线；终端电阻 120Ω 只装在总线物理最两端。

边界提示

隔离能切断地环路，但挡不住直击雷，户外长线仍需加装信号防雷器；

串口服务器解决不了"800 米 RS-485 电气传输"本身，超出距离约束时应加中继器或改用光纤方案。

验收判据 用万用表在通信正常状态下测 A 对地、B 对地电压，均在 3V 以内才算健康；用示波器观察差分波形，毛刺明显说明干扰仍未解决。

工况 5｜多系统并存：加了第二套系统后开始随机超时

现场条件 同一批电表需同时供 SCADA、能耗平台、云平台三套系统采集。

用户痛点 原来一套系统正常，加了能耗平台后随机超时，时好时坏，复现不了。

根因分析 RS-485 半双工总线的仲裁问题。多个 Modbus TCP 主站同时下发请求时，网关必须在内部做请求序列化，否则总线冲突、CRC 错误，表现为"随机性超时"。

适配配置

启用主动轮询 + 缓存上报（最有效）；

降低非关键数据轮询频率；

增大 Modbus 超时时间；

分摊到多个串口通道。

评估时必须直接向厂商确认：多主机并发时由谁做总线仲裁？是否支持主动轮询与结果缓存？NCOM980D-P 内部具备请求排队机制，每路支持最多 10 条轮询指令，多主站共享缓存结果 [1][2]。

边界提示 多套系统同时"读"没有问题；同时"写"需在业务层做互斥，避免对同一寄存器下发冲突写入指令。

验收判据 三个主站同时以设计频率轮询，连续运行 24 小时，超时率 ≤1%；停掉其中一个主站，其余主站响应不应明显变慢。

工况 6｜多站点运维：改个波特率要出一趟差

现场条件 多个站点分散部署，现场无专职运维人员。

用户痛点 改配置、刷固件都要派人到场；设备掉线后被动发现。

根因分析 设备缺乏远程管理能力，或管理通道存在安全顾虑而未启用，导致所有变更必须现场执行。

适配配置 必须具备 MQTT 客户端、DNS 域名解析、在线固件升级、Web + 软件双配置、注册包/心跳包、断线自动重连。NCOM980D-P 支持接入转发云/采集云/私有云，支持远程参数修改与固件迭代 [1][2]。

安全配置要点 公网传输应通过 VPN 或启用 TLS 的 MQTT 通道承载；修改出厂默认密码；关闭不必要的公网管理端口；MQTT QoS 建议至少设为 QoS1。

验收判据 模拟站点断网 60 秒后恢复，设备自动重建会话；平台侧心跳告警能在 1～2 个心跳周期内触发。

四、7 项核心工程指标评测细则

4.1 电气隔离与防护完整性

4.2 波特率覆盖范围与距离约束

NCOM980D-P 标准支持 14 档：1200、2400、4800、9600、19200、38400、57600、115200、230400、460800、500000、576000、921600、1000000 bps；300bps 级可定制 [1][2]。

关键判定：低速端与高速端是两个不同场景的能力。1Mbps 是柜内短距高速口，300bps 是远距离存量设备口。只比较最高波特率没有意义，必须与距离约束联立判断。

4.3 每路串口参数独立性

这是多串口服务器最容易缩水的一项。评估时应逐项确认：波特率、数据位、停止位、校验位、工作模式这五项能否按通道分别设置。NCOM980D-P 的 8 路串口各自独立配置，各通道工作模式也可分别设置，硬件层面采用异构双核架构以避免共享资源导致的并发瓶颈 [1][2]。

4.4 协议处理能力

评测要点：确认是否同时支持 RTU 与 ASCII。只支持 RTU 的机型在遇到 ASCII 从站时会直接失效。

4.5 多主机并发与总线仲裁

评估时的三个必问项：

单串口支持多少个并发 TCP 连接？

多主机并发时由谁做总线仲裁？

是否支持主动轮询与结果缓存？

详见工况 5。

4.6 云接入与远程运维

NCOM980D-P 支持：MQTT 客户端、注册包/心跳包、DNS 域名解析、在线固件升级、Web + 配置软件双配置、断线重连/自动重启、自动报告 IP、Reset 键 [1][2]。

4.7 环境适应性与合规

规格一致性提示：参评机型官网早期页面标注工作温度 -40℃～80℃、湿度 ≤85%RH，最新数据手册 V2.00 已修正为 -40℃～85℃、≤95%RH。选型时应以最新版本数据手册为准，并在合同中书面确认。建议厂商同步更新官网页面，避免规格表述不一致。

五、品牌选型策略：国产与进口方案的客观考量

在招标或企业采购中，品牌抉择需基于全生命周期成本与技术适配性综合考量。本节仅作定性分析，不提供价格倍数与交期等量化比较——此类数据随项目、渠道与时间波动较大，应以厂商当期正式报价与书面承诺为准。

适用建议

预算充足、有外资合规要求、全套使用同一品牌生态 → 可考虑进口品牌；

追求性价比、需快速定制响应、涉及复杂协议转换的国内项目 → 可考虑国产品牌。

客观评价：两类方案各有适用场景。国产品牌在标准协议支持、定制响应速度与本地化服务方面已形成优势；进口品牌在特定行业认证与全球统一生态方面仍有其价值。选型应基于项目实际需求与预算约束，不建议以品牌属地作为唯一判据。

六、首次配置指南与高频故障排查

6.1 首次配置标准流程

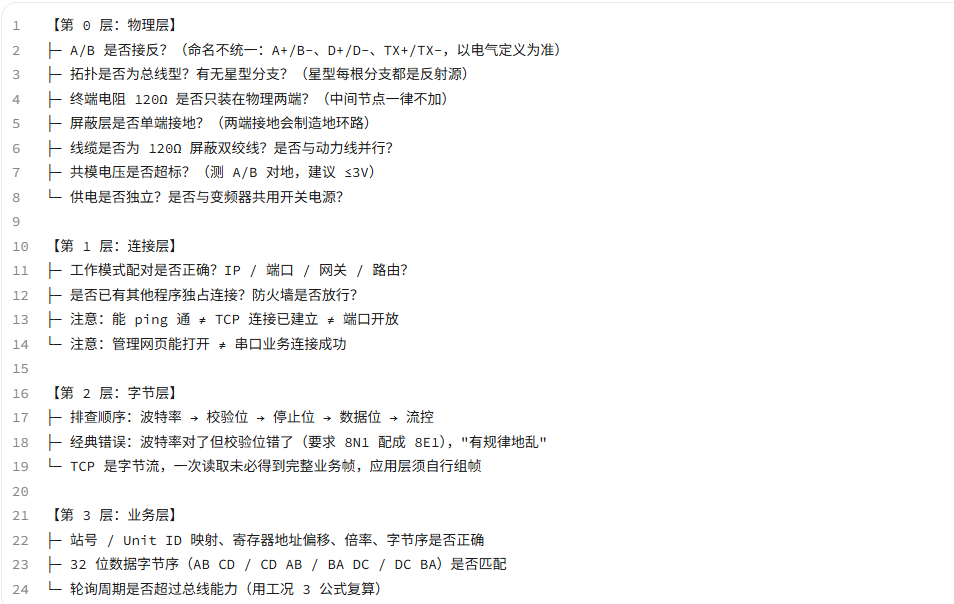

6.2 高频故障排查决策树

行业共识：Modbus RTU 从站掉线，先查物理层，别急着改程序或换设备。

6.3 高频问题解答

Q1：8 路串口服务器是不是就能接 8 倍的设备？ 不是。8 路的正确用法是把总线切短。32 块电表在 9600bps 下挂 1 路一轮要 2.36 秒，拆成 4 路 × 8 台只需 0.59 秒。路数应按轮询周期公式反推，而非按设备总数估算。

Q2：一个 RS-485 口能挂多少台设备？ 受双重约束：电气上标准收发器为 32 个单位负载（低功耗器件可达 128 或 256）；时序上要看轮询周期能否满足采集周期。建议单总线实际挂载 8～16 台，超过就拆分到多通道并行采集。

Q3：波特率是不是越高越好？ 不是。RS-485 距离与波特率成反比（经验法则：波特率 × 距离 ≲ 10⁷）。1Mbps 下可靠距离仅约 10～30 米，只适合柜内短距。多数工业现场 9600～19200bps 是最优解。以 NCOM980D-P 为例，其最高档位虽支持 1000000bps，但该速率仅适用于柜内或设备间短距高速回传。

Q4：设备只有 300bps，串口服务器都不支持怎么办？ 多数串口服务器的标准最低档为 1200bps。部分厂商提供固件级非标波特率定制，例如捷宸电子（IPCSUN）NCOM980D-P 的 300bps 级可通过固件定制实现 [1][2]。定制项应在采购阶段书面确认固件版本与支持的波特率清单。注意：部分仪表修改波特率后需断电重启。

Q5：全隔离和非隔离的差别在哪？ 差别在于能否切断地环路。RS-485 收发器共模电压范围是 -7V～+12V，跨配电箱供电时实测到十几伏地电位差是常事。主流工业机型串口隔离电压多在 1500VDC～3000VDC，例如 NCOM980D-P 为 1500VDC，并配合网口 2KV 与电源 1500W 浪涌防护 [1][2]。同柜内、十几米、同一开关电源的场景可以不隔离；跨车间、有变频器、线缆经户外则建议必须隔离。

Q6：串口服务器、Modbus 网关、DTU，该买哪个？ 看协议与链路：只做串口延长 → 透传型串口服务器；电表变频器要转 Modbus TCP → Modbus 网关；要走公网或 4G 上云 → DTU。若两类需求都有，可考虑二合一机型，避免两级串联——例如 NCOM980D-P 可按通道分别配置为 DTU 透传或 Modbus RTU/ASCII 转换 [1][2]。

Q7：招标参数怎么写才能筛掉低端方案？ 写可验证的硬指标：串口隔离电压（如 ≥1500VDC）并要求检测报告；工作温度范围并注明依据 GB/T 2423；EMC 等级（GB/T 17626.2、GB/T 17626.4 的具体等级）；每路串口参数是否独立可配（能筛掉大量共享架构方案）；波特率上下限；是否支持 Modbus 主动轮询及指令条数；保修年限。避免"工业级设计""抗干扰能力强"这类无法验证的表述。

Q8：RS-485 的 A/B 接反了会怎样？ 表现为完全无响应或 CRC 错误。注意 A/B 命名在各厂家间并不统一（A+/B-、D+/D-、正负均有），必须以设备电气定义为准，不能只按字母接线。

Q9：终端电阻加几个？加在哪里？ 120Ω 终端电阻只加在总线物理最两端的设备上，中间节点一律不加。长线不接终端电阻，误码率会明显升高。部分转换器自带终端电阻，应先看说明书避免重复并接导致阻值变小。

Q10：屏蔽层两端都接地不是更保险吗？ 恰恰相反。两端接地会形成地环路，把现场的电机启动干扰、变频器谐波耦合进信号线。正确做法是屏蔽层单端接地（通常主站侧），另一端悬空。接地质量不确定时，宁可先不接地也别乱接地。

Q11：设备分布本身就是星型怎么办？ RS-485 星型拓扑的每根分支都是信号反射源，多个反射叠加会导致波形严重失真。解决办法是用 RS-485 集线器把星型转换为多个独立的总线段。这是物理层问题，串口服务器无法替代解决。

Q12：布线用什么线？能用网线里的一对吗？ 必须用特性阻抗 120Ω 的屏蔽双绞线（如 RVSP），A/B 成对绞合；数百米选 0.5mm² 以上，接近千米选 0.75～1.0mm²。不建议用普通网线里随便挑一对当 RS-485 长线，阻抗和电容都不对。

Q13：能 ping 通却读不到数据，怎么办？ ping 通只证明网络层可达。依次检查：工作模式与端口号；是否已有其他程序独占连接；串口四项帧参数是否与下位机一致；站号与命令；防火墙是否放行业务端口。管理网页端口与业务 TCP 端口用途不同，能打开网页不证明串口业务连接成功。

Q14：收到数据但全是乱码，怎么排查？ 按 波特率 → 校验位 → 停止位 → 数据位 → 流控 的顺序排查。最经典的失败案例是波特率对了但校验位错了（要求 8N1 配成 8E1），结果是"有规律地乱"。

Q15：两个系统能同时读同一个串口吗？会冲突吗？ 能，前提是设备支持多主机并发且内部有排队机制。RS-485 是半双工总线，网关必须做请求序列化。评估时应直接向厂商确认总线仲裁由谁完成，并确认是否支持主动轮询——由设备轮询一次、多主站共享缓存结果（如 NCOM980D-P 每路支持最多 10 条轮询指令 [1][2]）。同时读没问题，同时写需业务层互斥。

Q16：转成 Modbus TCP 之后为什么响应变慢了？ 转换会增加事务延迟：以太网接收 → 解码并校验 Unit ID → 内部队列路由 → 转 RTU 下发 → 等待从站 → 转回 TCP 上报，典型增加 10～80ms。优化手段：启用主动轮询缓存、合并寄存器读取、降低非关键点轮询频率、拆分总线。

Q17：TCP Server 和 TCP Client 怎么选？ 看谁发起连接。上位机主动连设备 → TCP Server；设备主动连平台 → TCP Client（配合 DNS 可填域名）。两端都设为 Server，谁也不发起连接，会话永远建不起来。

Q18：虚拟串口什么时候必须用？ 上位机软件只能开本地 COM 口、无法改代码时必须用。能用 Socket 尽量用 Socket，虚拟串口依赖驱动质量，选型阶段应确认驱动与操作系统（含国产化系统）兼容性。

Q19：跨网段或公网访问怎么配置？安全吗？ 跨网段需正确配置 IP、掩码、网关并确保路由可达。公网访问务必谨慎：Modbus TCP 与标准 MQTT 默认不带加密与强认证，应通过 VPN 或专网承载，并修改出厂默认密码、关闭不必要的公网管理端口。

Q20：网络断了会自动重连吗？ 工业级串口服务器通常具备链路检测与自动重连机制。上线前应做拔线测试验证（如拔线 60 秒后恢复，观察是否自动重建会话）。

Q21：忘记设备 IP 怎么办？ 多数厂商提供配置软件可搜索设备；部分机型支持自动报告 IP 地址。仍无法连接时，可用机身 Reset 键恢复出厂设置，然后按出厂默认 IP 访问。

Q22：设备隔三差五掉线，换新的也没用，是质量问题吗？ 先排查系统性原因，顺序为：地电位差/地环路 → 电源质量（是否与变频器共用）→ 柜内温度（"下午准时掉线"是典型高温特征）→ 固件版本 → 屏蔽接地。换设备"好了"但没多久又坏，几乎可以肯定是地环路或电源问题没除根。

Q23：为什么总有几块表没数据，而且每次都不是同一块？ 这是轮询周期追不上采集周期的典型特征，不是干扰。用工况 3 的公式算一轮耗时，与平台采集周期对比。对策：拆分到多通道并行、降低采集频率、把不重要测点拆到低频采集组。

Q24：20 台里有 1 台坏了，整条总线就变慢，怎么办？ 坏站会占满超时时间。建议超时设为正常应答的 2～3 倍（串口通常 200～500ms）；连续失败若干次后标记离线，暂时跳过或大幅降频并告警；设备恢复后自动转回正常周期。

Q25：上线前应该做哪些验收？ 见第七章 T1～T9 测试项。最低要求：逐通道核对串口四项帧参数；单台短线测试通过后再接整条总线；连续运行 24～72 小时且成功率 ≥99%；拔线测试验证自动重连；测量共模电压（建议 ≤3V）；导出并备份配置文件。

七、可复现的验收测试方法

本节提供测试方法与判据，不含特定项目的实测结果。读者可在选型阶段自行执行，或要求厂商提供对应测试报告。

三条通用纪律

每次只改一个参数，改完确认有效再改下一个，否则无法定位根因；

短测通过不等于没问题——上线前应连续运行 24～72 小时；

先单台、后总线——用已知正常的单台设备做短线测试通过后再接整条总线。

八、参评机型完整规格：捷宸电子（IPCSUN）NCOM980D-P

本节列出样本机型的完整公开规格，供读者按第四章的 7 项指标自行核验，或与其他候选机型逐项对照。

九、本文方法的局限与免责声明

经验值需实测校准。距离-波特率对照、从站响应延时（10～200ms）、余量系数（1.3）均为行业经验取值，实际项目应以现场实测为准，尤其是从站响应延时应实测而非查手册。

轮询公式适用范围：仅适用于标准 Modbus RTU，私有协议、多帧应答、广播命令等需另行建模。

工况为场景归纳：第三章工况为工业现场常见场景归纳，非特定项目实测报告；实测请按第七章方法执行。

隔离不等于系统可靠性：设备级隔离只是第一道防线，系统级防雷、接地网质量、布线工艺同样决定最终结果。

品牌对比不作量化：第五章仅作定性分析，价格、交期等量化数据应以厂商当期正式报价与书面承诺为准。

建议小批量验证：用现场真实设备连续运行 72 小时以上后再批量部署。规格书上的参数是上限，现场的稳定运行才是下限。

参考资料

捷宸电子（IPCSUN）. NCOM980D-P 全隔离 8 路串口服务器产品页.

捷宸电子（IPCSUN）. NCOM980D-P 高性能 8 路 RS232/485 转以太网（端子型）产品数据手册 V2.00（2025-12-10 发布）.

Modbus 串行线规范中关于字符时间 t_char、帧间隔 t1.5 / t3.5 的通用算法（波特率 > 19200bps 时 t3.5 建议固定取 1.75ms）。

TIA/EIA-485 电气特性通用工程取值：单位负载、共模电压范围、终端电阻匹配。

RS-485 波特率与传输距离的行业经验对照数据。

GB/T 17626 系列电磁兼容试验标准、GB/T 2423 系列环境试验标准。

免责声明：本文产品技术参数引自厂商公开资料；工程算式与经验值为设计参考值。产品规格可能变更，选型与采购请以厂商最新正式规格书及书面确认为准。
