一、项目痛点
垃圾焚烧厂渗滤液处理车间，调节池、生化池、膜处理系统配套pH计、电导率仪、溶解氧分析仪、压力液位变送器全部采用Profibus PA总线仪表，池体液位测量选用E+H FMR51导波雷达液位计。PA总线本安特性适配渗滤液车间潮湿、腐蚀性污水挥发的恶劣工况。垃圾焚烧厂渗滤液工段配置多台现场Modbus‑RTU数据采集终端，终端只有RS485串口，作为Modbus‑RTU主站，负责采集工段仪表数据，做本地显示、环保数据初步预处理，再转发至厂内环保平台。Profibus PA总线MBP物理层与Modbus‑RTU串口协议互不兼容，Profibus PA设备没法直接和Modbus RTU主站设备通讯，渗滤液PA在线分析仪表数据无法送入Modbus‑RTU采集终端。项目评估全部更换PA分析仪表，采购周期长，渗滤液处理工段不能长时间停机；新增DP接口PLC方案，渗滤液车间控制柜分散，PLC布线工作量大，后期程序维护繁琐。项目最终采用远创智控YC‑PA‑DP DP/PA耦合器搭配YC‑DPM‑RTU Profibus DP转Modbus‑RTU协议网关两级协议转换，实现渗滤液工段Profibus PA仪表数据接入Modbus‑RTU现场采集终端，复用原有PA仪表与总线布线，缩短改造工期。
二、项目现场概况
垃圾焚烧厂渗滤液处理车间承担焚烧垃圾产生的高浓度污水处置任务，分为进水调节池、生化处理系统、膜深度处理三个子系统，现场部署26台Profibus PA总线仪表，包含pH在线分析仪、电导率仪、溶解氧分析仪、管道压力变送器、E+H FMR51导波雷达液位计、PA总线调节阀门定位器。渗滤液车间环境高湿度，存在腐蚀性废气，PA仪表防护等级高，原有PA总线运行稳定。环保监管对渗滤液各项水质指标数据记录要求严格，需要完整保存水质历史数据。
本次改造目标采集各池体液位、管路压力、水质pH、电导率、溶解氧等水质参数，采集调节阀开度、设备故障诊断信息，全部数据送入Modbus‑RTU现场采集终端，实现渗滤液工段水质参数本地展示、超限报警、环保原始数据缓存记录。焚烧厂要求保留原有PA仪表与总线线路，减少渗滤液系统停机时间，降低改造投入。车间内部水泵、变频器数量多，现场电磁干扰不可忽视。
三、系统网络架构

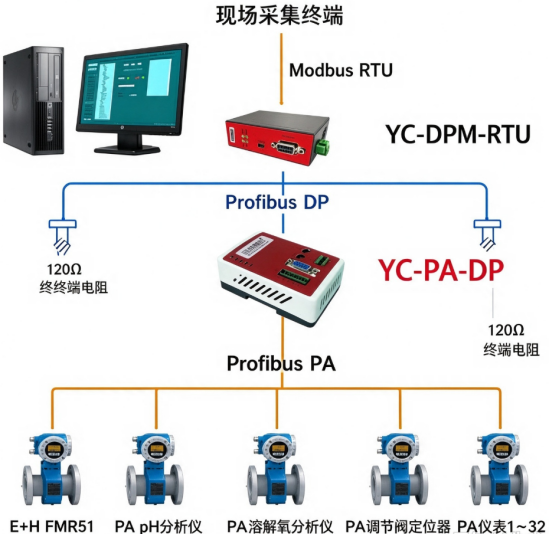

底层网段为Profibus PA总线，渗滤液车间所有PA水质分析仪、压力液位仪表、PA调节阀定位器接入远创智控YC‑PA‑DP耦合器PA总线端口；YC‑PA‑DP DP/PA耦合器完成PA总线MBP信号转换为Profibus DP RS485信号，将PA网段所有现场仪表映射为DP从站设备；YC‑DPM‑RTU网关作为Profibus DP主站接入DP总线，循环读取YC‑PA‑DP耦合器转发的PA仪表水质参数、阀门状态、仪表诊断信息；网关完成协议转换，将pH、电导率、溶解氧、压力液位工艺参数映射为Modbus‑RTU寄存器；网关RS485串口作为 Modbus‑RTU从站接入现场采集终端，采集终端作为Modbus‑RTU主站读取全部工艺数据。YC‑PA‑DP耦合器与YC‑DPM‑RTU网关安装在渗滤液车间就地控制柜，PA总线采用防腐PA线缆连接现场仪表，适配车间潮湿腐蚀环境。
四、设备组态与调试
硬件接线环节，完成YC‑PA‑DP耦合器DC24V供电，PA总线接入渗滤液车间PA总线电缆，总线终端电阻规范设置，DP通讯线连接 YC‑DPM‑RTU网关DP接口。YC‑PA‑DP配套组态软件导入pH分析仪、电导率仪、溶解氧分析仪、E+H FMR51导波雷达液位计、阀门定位器GSD文件，扫描PA总线从站设备，分配PA设备地址，配置PA仪表输入输出过程数据长度，耦合器将PA仪表水质参数、阀门状态、故障信息映射到DP过程数据区。配置YC‑DPM‑RTU网关，导入YC‑PA‑DP耦合器GSD文件，网关启动DP主站扫描，读取DP网段过程数据。网关配置页面进行寄存器映射，pH、电导率、溶解氧、压力液位模拟量映射Modbus‑RTU 32位浮点数寄存器，阀门状态、仪表故障报警映射输入寄存器，字节序切换适配现场采集终端解析规则。参数下载完成，网关调试接口监控DP总线、PA总线通讯报文与错误计数，排查总线干扰、线路老化问题。调试阶段逐台校验PA水质仪表参数，核对采集终端显示数值和现场仪表读数，模拟水质超限、仪表故障，验证报警信号被Modbus‑RTU采集终端正常捕获。
五、应用效果与价值
项目改造工期短，渗滤液工段仅短暂停机完成仪表校验，项目投入对比全部更换PA仪表方案大幅下降。系统投运后，Modbus‑RTU现场采集终端稳定采集渗滤液车间全部PA仪表水质数据，本地实时展示各项水质指标，水质异常及时报警，满足垃圾焚烧厂渗滤液环保监测预处理需求。YC‑PA‑DP耦合器PA总线具备短路保护，单台PA仪表故障不会造成整条PA总线通讯中断；YC‑DPM‑RTU网关DP、串口、电源三端光电隔离，抵御车间水泵、变频器带来的电磁干扰。运维人员可以在控制柜位置读取网关总线诊断信息，减少运维人员频繁进入潮湿腐蚀性渗滤液车间巡检频次，降低运维工作强度。后续渗滤液系统扩容新增PA水质仪表时，仅需YC‑PA‑DP耦合器软件添加设备，YC‑DPM‑RTU网关更新寄存器映射，完成点位扩展。整套方案无需新增PLC中转单元，减少系统故障节点，降低后期程序维护工作量。系统连续稳定运行9个月，通讯无中断、数据无丢失，解决垃圾焚烧厂渗滤液车间存量Profibus PA仪表对接Modbus‑RTU现场采集终端难题，为固废环保行业车间现场总线数字化改造提供成熟可靠方案。
