基于FPGA的红绿灯时间可调交通灯设计Verilog代码ISE仿真

名称：基于FPGA的红绿灯时间可调交通灯设计Verilog代码ISE仿真

软件：ISE

语言：Verilog

代码功能：

红绿灯时间可调交通灯设计

1、十字路口交通灯，交通灯时间可调。

2、具体紧急（夜间）按键，在紧急（夜间）模式下亮黄灯。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

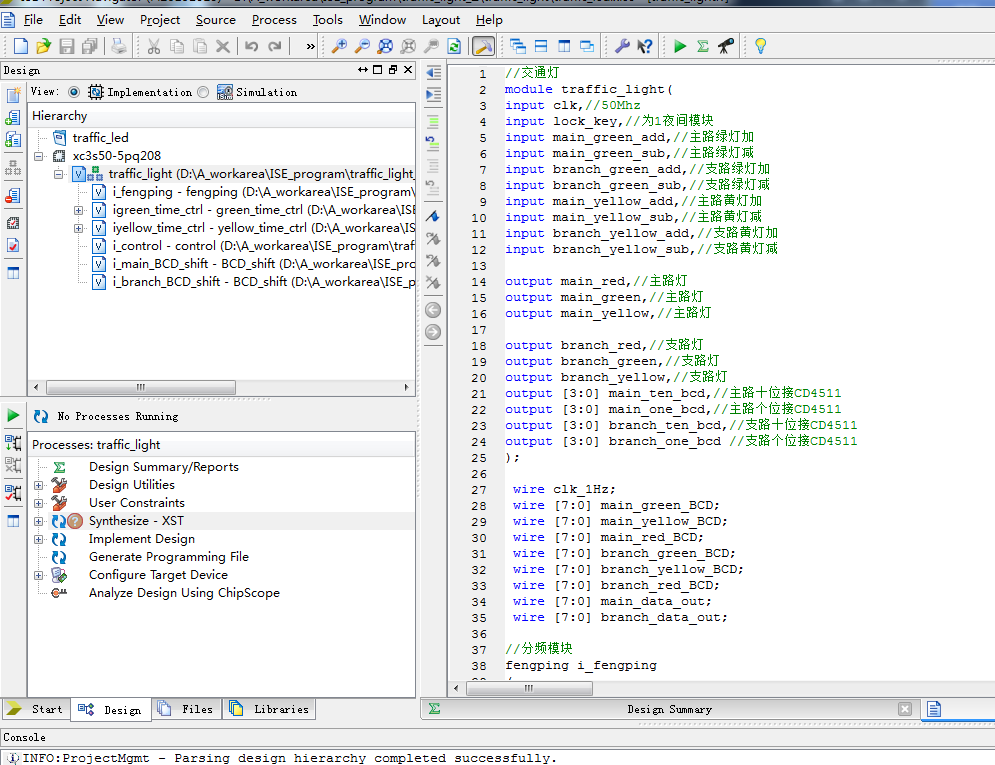

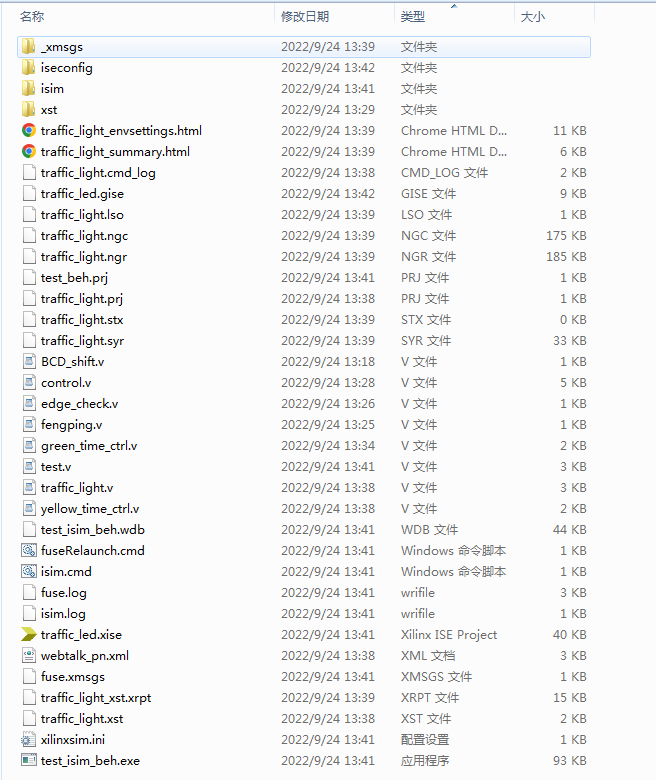

1. 工程文件

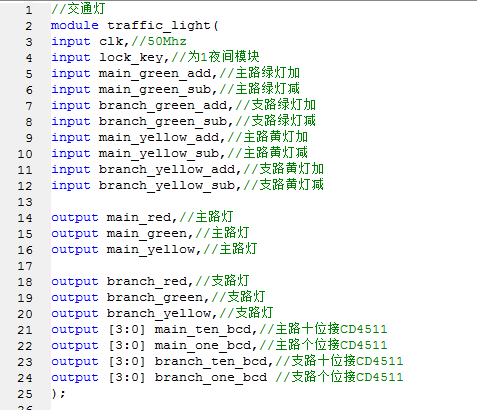

2. 程序文件

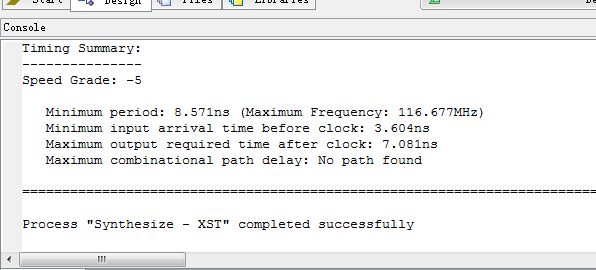

3. 程序编译

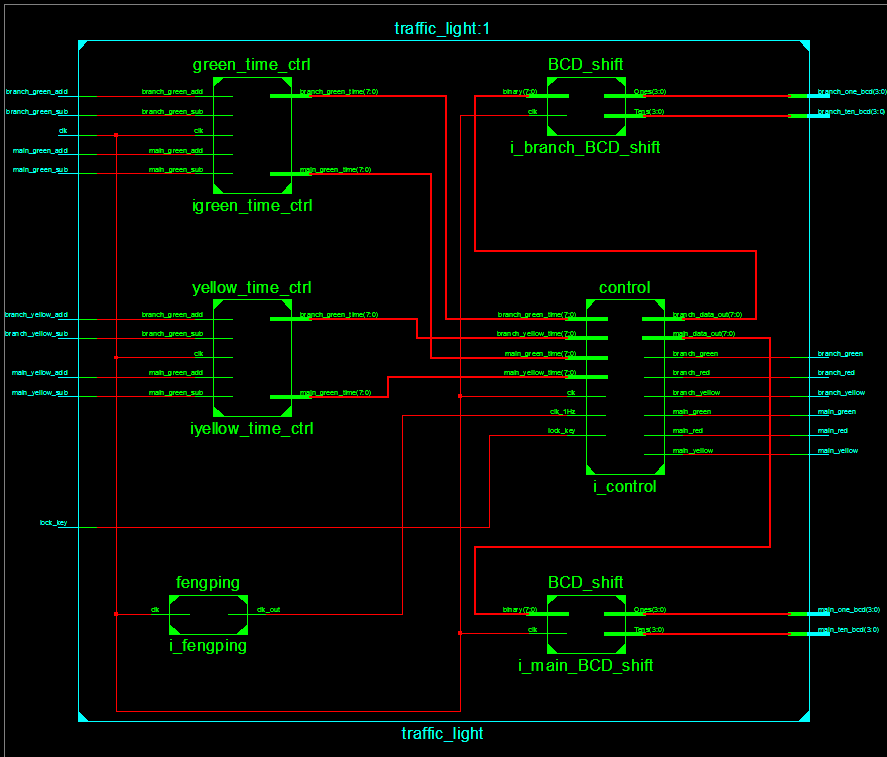

4. RTL图

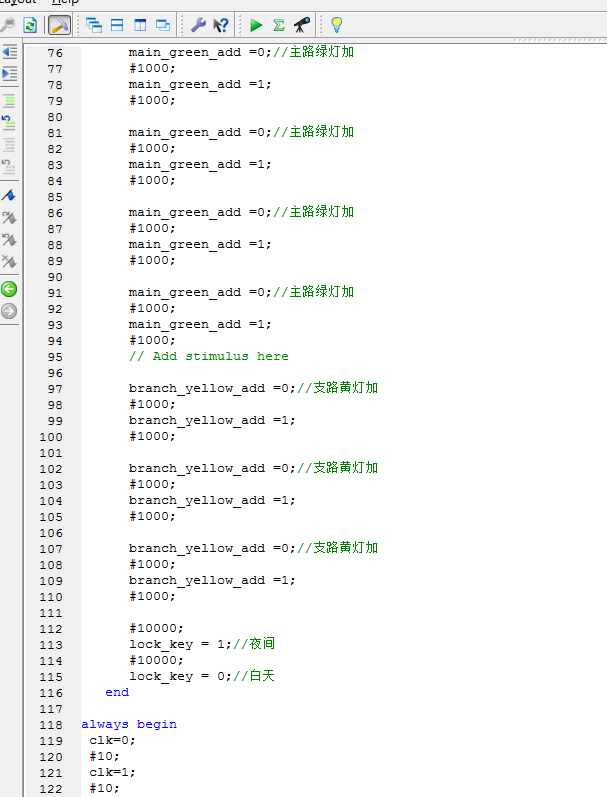

5. Testbench（仿真文件）

6. 仿真图

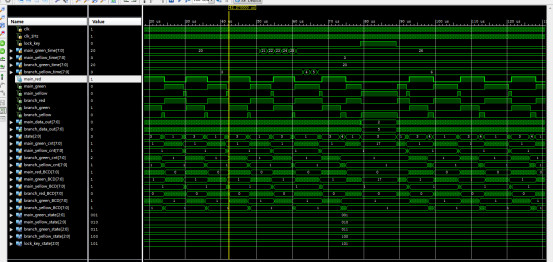

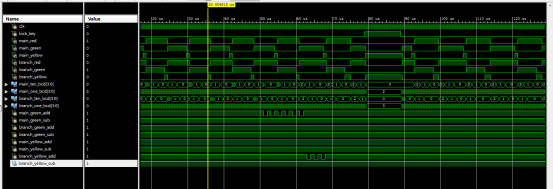

整体仿真图

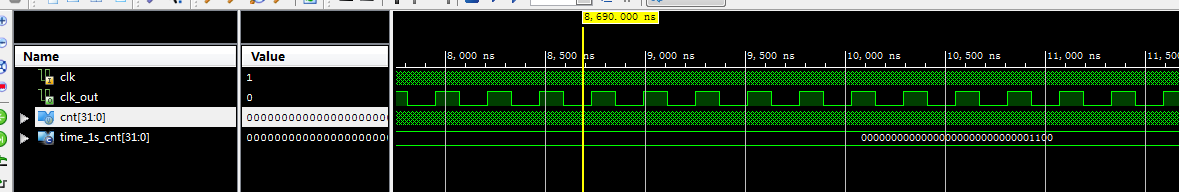

时钟电路（分频模块）

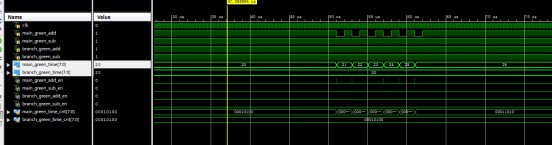

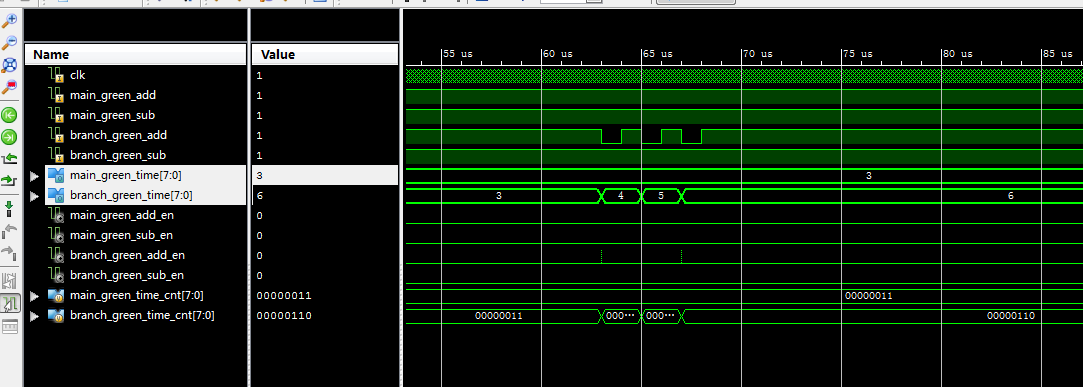

计时电路调节（绿灯）

绿灯时间从20 调整到26

计时电路调节（黄灯）

黄灯从3调整到6

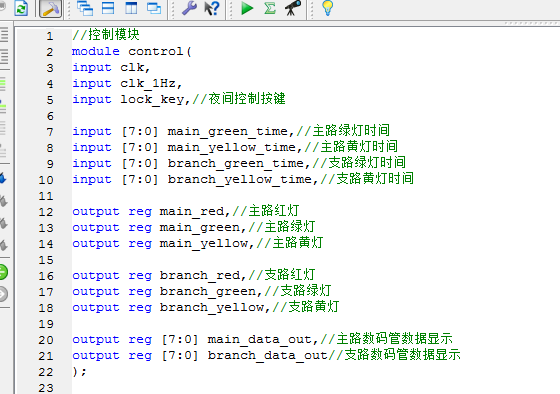

控制模块

部分代码展示:

//交通灯
module traffic_light(
input clk,//50Mhz
input lock_key,//为1夜间模块
input main_green_add,//主路绿灯加
input main_green_sub,//主路绿灯减
input branch_green_add,//支路绿灯加
input branch_green_sub,//支路绿灯减
input main_yellow_add,//主路黄灯加
input main_yellow_sub,//主路黄灯减
input branch_yellow_add,//支路黄灯加
input branch_yellow_sub,//支路黄灯减
output main_red,//主路灯
output main_green,//主路灯
output main_yellow,//主路灯
output branch_red,//支路灯
output branch_green,//支路灯
output branch_yellow,//支路灯
output [3:0] main_ten_bcd,//主路十位接CD4511
output [3:0] main_one_bcd,//主路个位接CD4511
output [3:0] branch_ten_bcd,//支路十位接CD4511
output [3:0] branch_one_bcd //支路个位接CD4511
);
 wire clk_1Hz;
 wire [7:0] main_green_BCD;
 wire [7:0] main_yellow_BCD;
 wire [7:0] main_red_BCD;
 wire [7:0] branch_green_BCD;
 wire [7:0] branch_yellow_BCD;
 wire [7:0] branch_red_BCD;
 wire [7:0] main_data_out;
 wire [7:0] branch_data_out;
//分频模块
fengping i_fengping
(
. clk(clk),
. clk_out(clk_1Hz)//1Hz
);
//按键调整时间
wire [7:0]main_green_time;//由外部控制
wire [7:0]main_yellow_time;
wire [7:0]branch_green_time;//由外部控制
wire [7:0]branch_yellow_time;
//绿灯时间调节
green_time_ctrl igreen_time_ctrl(
. clk(clk),//50MMhz
. main_green_add(main_green_add),//主路绿灯加
. main_green_sub(main_green_sub),//主路绿灯减
. branch_green_add(branch_green_add),//支路绿灯加
. branch_green_sub(branch_green_sub),//支路绿灯减
. main_green_time(main_green_time),//主路绿灯时间
. branch_green_time(branch_green_time)//支路绿灯时间
);
//黄灯时间调节
yellow_time_ctrl iyellow_time_ctrl(
. clk(clk),//50MMhz
. main_green_add(main_yellow_add),//主路黄灯加
. main_green_sub(main_yellow_sub),//主路黄灯减
. branch_green_add(branch_yellow_add),//支路黄灯加
. branch_green_sub(branch_yellow_sub),//支路黄灯减
. main_green_time(main_yellow_time),//主路黄灯时间
. branch_green_time(branch_yellow_time)//支路黄灯时间
);
reg [7:0] display_main;
reg [7:0] display_branch;
//交通灯控制模块
control i_control(
. clk(clk),
. clk_1Hz(clk_1Hz),
.
