基于FPGA的交通灯设计Verilog代码ISE仿真

名称：基于FPGA的交通灯设计Verilog代码ISE仿真

软件：ISE

语言：Verilog

代码功能：要求是PPT上技术指标的基础指标

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

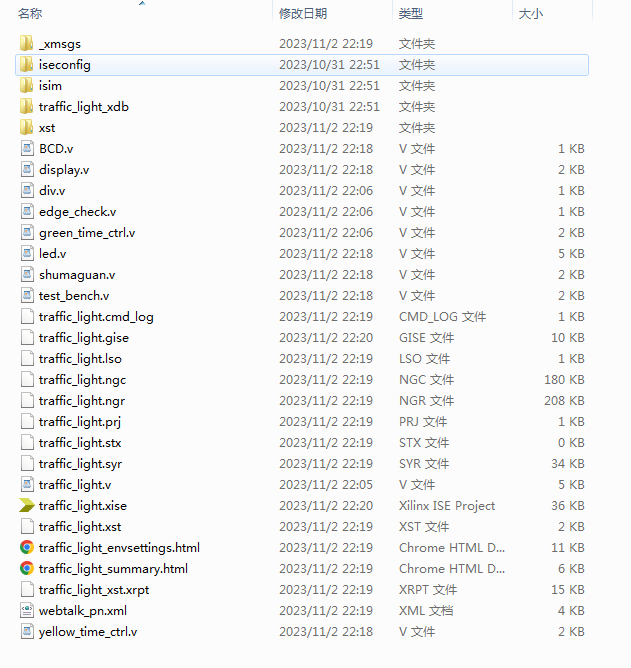

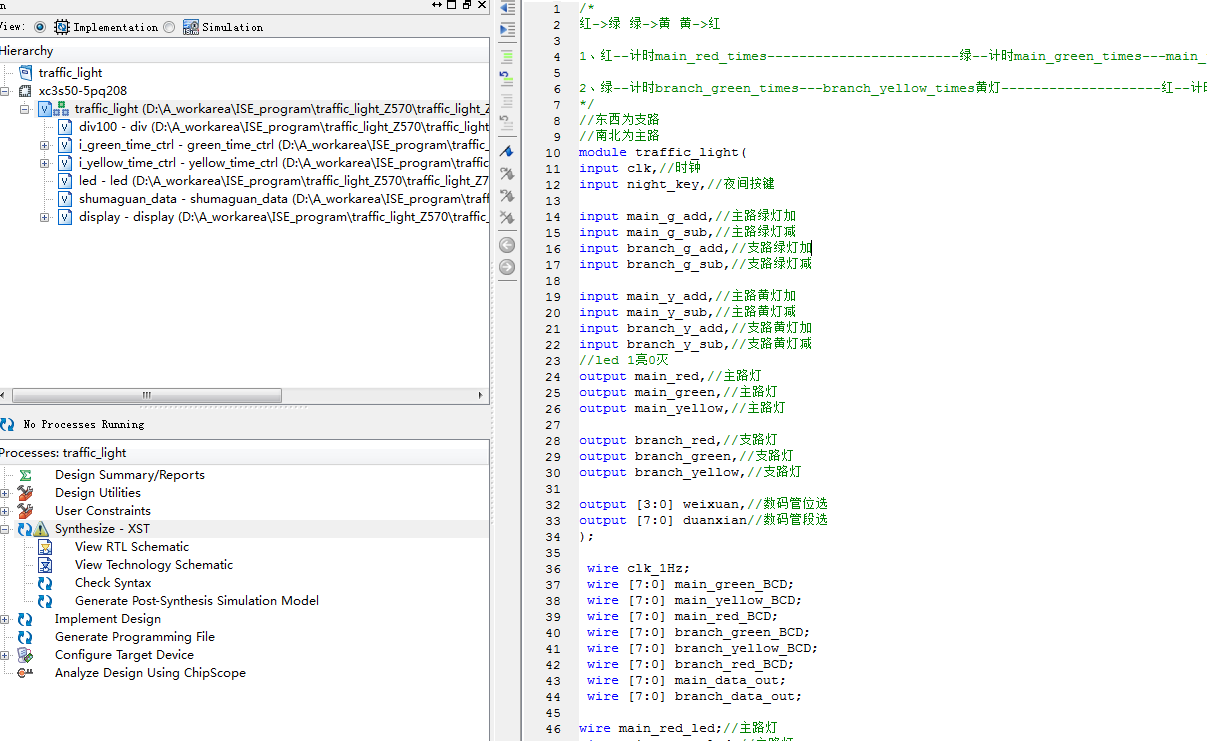

1. 工程文件

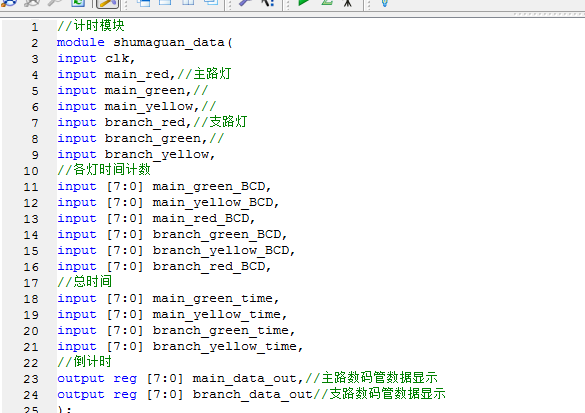

2. 程序文件

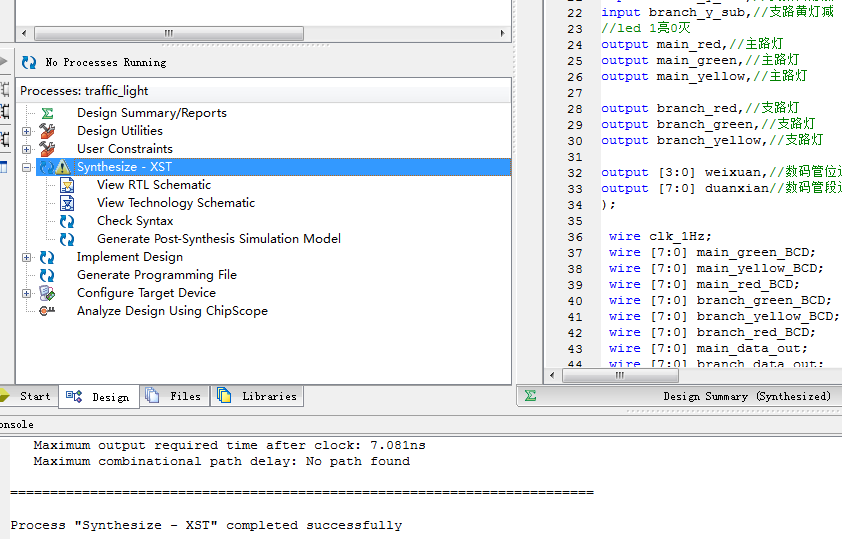

3. 程序编译

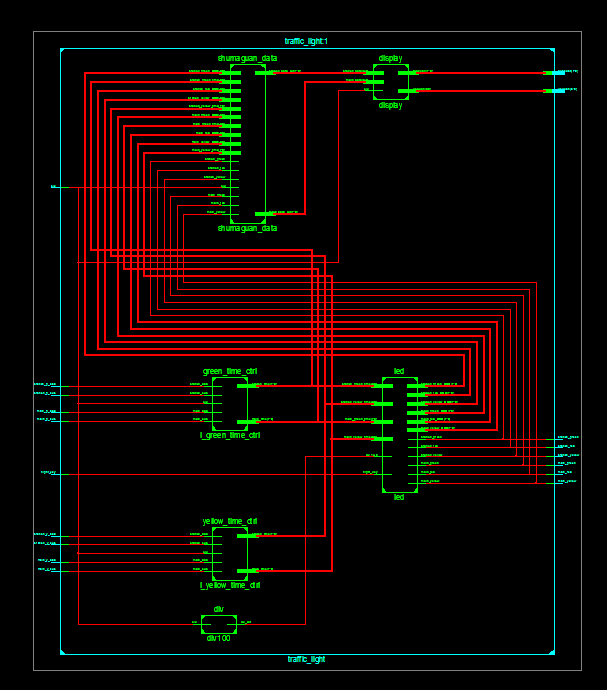

4. RTL图

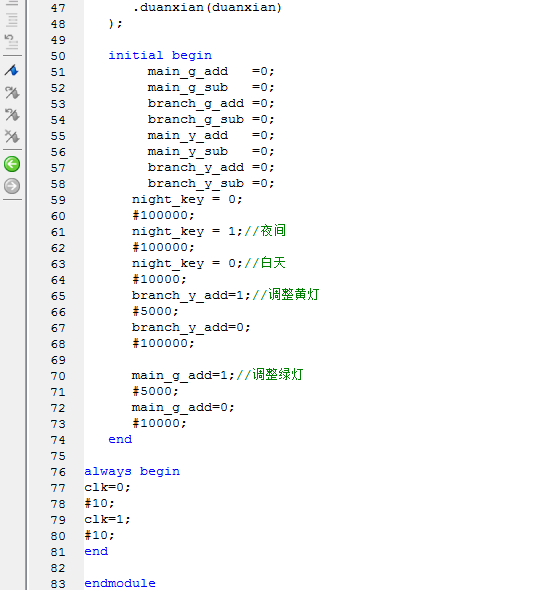

5. Testbench

6. 仿真图

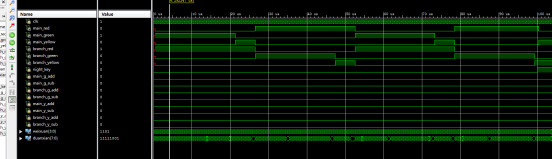

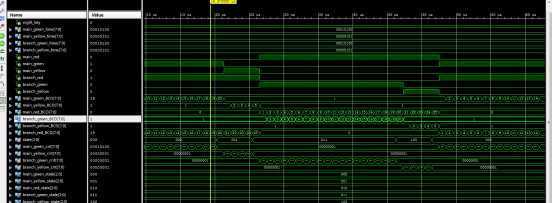

整体仿真图

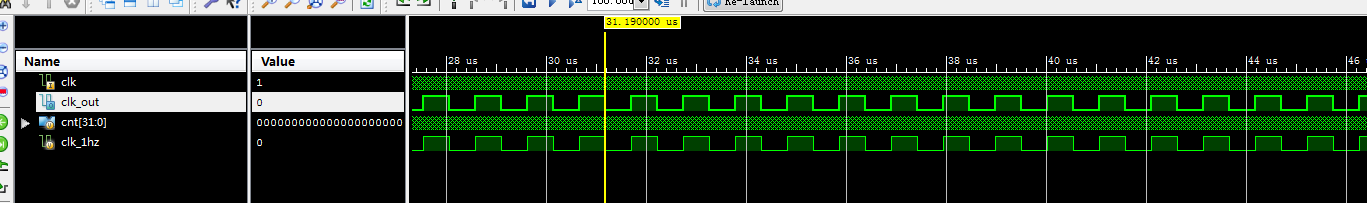

分频模块

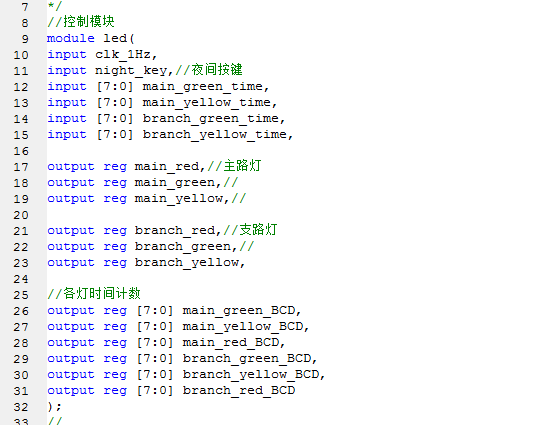

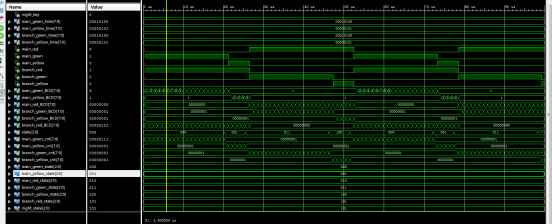

控制模块

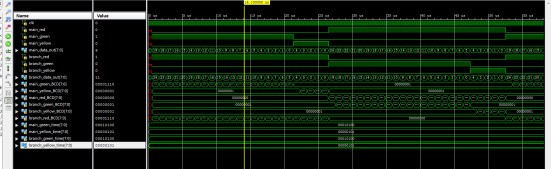

倒计时模块

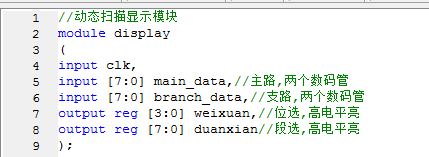

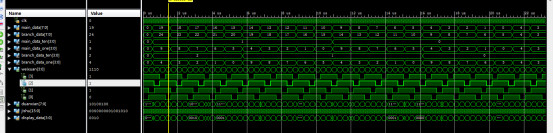

显示模块

部分代码展示:

/*
红->绿 绿->黄 黄->红
1、红--计时main_red_times------------------------绿--计时main_green_times---main_yellow_times黄灯---------------红
2、绿--计时branch_green_times---branch_yellow_times黄灯--------------------红--计时branch_reg_times-------------------绿
*/
//东西为支路
//南北为主路
module traffic_light(
input clk,//时钟
input night_key,//夜间按键
input main_g_add,//主路绿灯加
input main_g_sub,//主路绿灯减
input branch_g_add,//支路绿灯加
input branch_g_sub,//支路绿灯减
input main_y_add,//主路黄灯加
input main_y_sub,//主路黄灯减
input branch_y_add,//支路黄灯加
input branch_y_sub,//支路黄灯减
//led 1亮0灭
output main_red,//主路灯
output main_green,//主路灯
output main_yellow,//主路灯
output branch_red,//支路灯
output branch_green,//支路灯
output branch_yellow,//支路灯
output [3:0] weixuan,//数码管位选
output [7:0] duanxian//数码管段选
);
 wire clk_1Hz;
 wire [7:0] main_green_BCD;
 wire [7:0] main_yellow_BCD;
 wire [7:0] main_red_BCD;
 wire [7:0] branch_green_BCD;
 wire [7:0] branch_yellow_BCD;
 wire [7:0] branch_red_BCD;
 wire [7:0] main_data_out;
 wire [7:0] branch_data_out;

wire main_red_led;//主路灯
wire main_green_led;//主路灯
wire main_yellow_led;//主路灯
wire branch_red_led;//支路灯
wire branch_green_led;//支路灯
wire branch_yellow_led;//支路灯
//led 0亮1灭
assign main_red=main_red_led;//主路灯
assign main_green=main_green_led;//主路灯
assign main_yellow=main_yellow_led ;//主路灯
assign branch_red=branch_red_led;//支路灯
assign branch_green=branch_green_led;//支路灯
assign branch_yellow=branch_yellow_led ;//支路灯
//定义路口个灯持续时间，修改此处时间
//主路绿灯+主路黄灯=支路红灯时间
//支路绿灯+支路黄灯=主路红灯时间
wire [7:0]main_green_time;
wire [7:0]main_yellow_time;
wire [7:0]branch_green_time;
wire [7:0]branch_yellow_time;
