基于CX8836开发的一款83W双口数显车充快充方案

这款车充具有1A1C双接口，USB-C接口支持65W PD;USB-A接口支持QC18W，双口同时输出时实现双路独立65+18W功率自动分配，（总输出功率为83W）可轻松应对“笔记本电脑 + 手机”同时快充的办公场景，或“两部手机”同时快充的家庭出行需求。

单口输出：

USB-C：5V3A、9V3A、12V3A、15V3A、20V3.25A (65W Max)

USB-A：12V1.5A (18W Max)

双口输出：

USB-C+USB-A : 65W+18W

总输出：83W Max

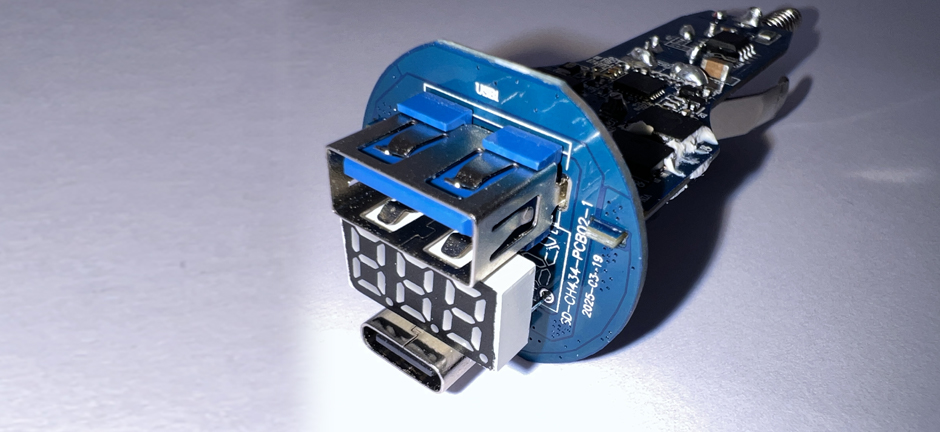

输出端圆形PCB焊接USB-C和USB-A母座。配备1A1C双接口，两个接口间还设有数显屏，能为高级感的外观继续加分。

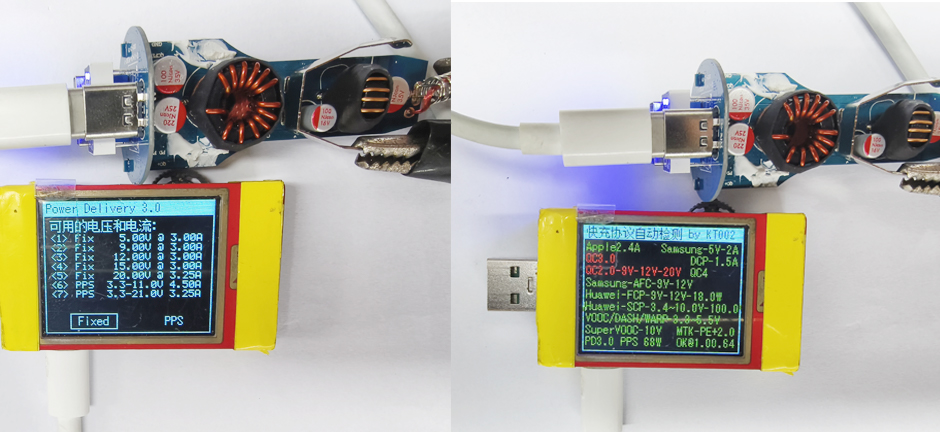

使用ChargerLAB POWER-Z KM003C测得USB-C口支持VOOC、FCP、SCP、AFC、QC4.0、PE+2.0、PD3.0、DCP、Apple2.4A充电协议。

PDO报文显示USB-C口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定的电压档位选择，以及3.3-11V4.5A；3.3-21V3.25A两组PPS电压档位。

车充PCBA模块正面焊接四颗固态电容和两颗降压电感，背面焊接一颗同步升降压芯片CX8836。四颗H桥开关管采用CX3075B，NMOS，耐压30V，采用PDFN5*6封装。

另一颗降压转换器采用CX8525进行降压。

这款83W车充内部采用一路升降压电路和一路降压电路组成，USB-C接口为升降压电路，支持65W快充输出，且兼容VOOC、FCP、SCP、AFC、QC4.0、PE+2.0、PD3.0、DCP、Apple2.4A快充协议，对手机及平板、笔记本电脑具备非常好的兼容性。内置CX8836同步升降压控制器，确保在12V/24V的主流轿车、卡车、货车均能稳定工作，并输出完美的20V电压为笔记本电脑满载充电。外驱四颗CX3075BNMOS再搭配协议芯片；USB-A口降压电路采用CX8525同步降压转换器+协议芯片，通过“升降压+降压双电路设计”的电路架构组成83W双口高效车载快充电源完整解决方案。
