基于STM32酒精浓度测量酒驾检测报警OLED显示仿真+实物设计_电路方案

基于STM32酒精浓度测量酒驾检测报警OLED显示设计

本设计包含Proteus仿真+程序+原理图 PCB+元器件清单+设计报告+讲解视频

一、开发环境

仿真图proteus 8.17

程序编译器：keil 5

编程语言：C语言

设计编号：C0126

二、主要功能

STM32酒精浓度测量酒驾检测报警设计

功能说明：

1、以STM32单片机和MQ-3为控制核心设计酒精浓度检测报警设计；

2、通过OLED显示酒精浓度大小和报警值；

3、可以通过按键设置酒精浓度报警值；

4、监测酒精浓度大于报警值时蜂鸣器报警电路导通，蜂鸣器报警；

5、默认检测到酒精浓度高于1.5mg/Ll蜂鸣器报警，红灯亮；

6、可以通过Proteus仿真或者实物验证。

资料下载链接（可点击）：

通过网盘分享的文件：KEY_C0126

链接: https://pan.baidu.com/s/1XygUZtKsNSGYIcsxAGlCfg?pwd=a1sk

提取码: a1sk

三、仿真设计

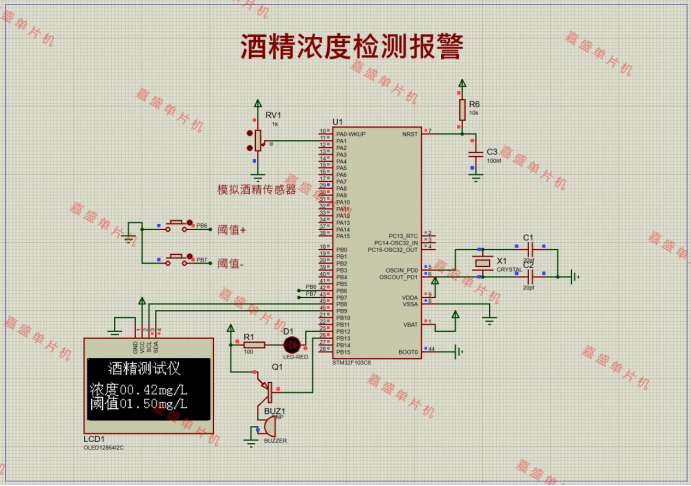

打开仿真工程，双击proteus中的单片机，选择hex文件路径，然后开始仿真。

开始仿真后，OLED先显示欢迎使用，保持0.5秒开始显示工作界面，第一行显示酒精测量仪，第二行显示浓度，第三行显示报警阈值。

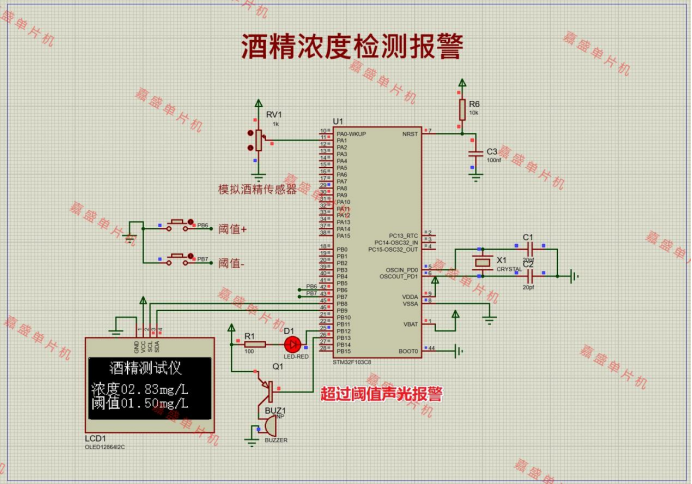

如果浓度超过报警浓度，红色指示灯亮，蜂鸣器“嘀”报警。

可以设置报警距离，并通过OLED显示。

四、程序设计

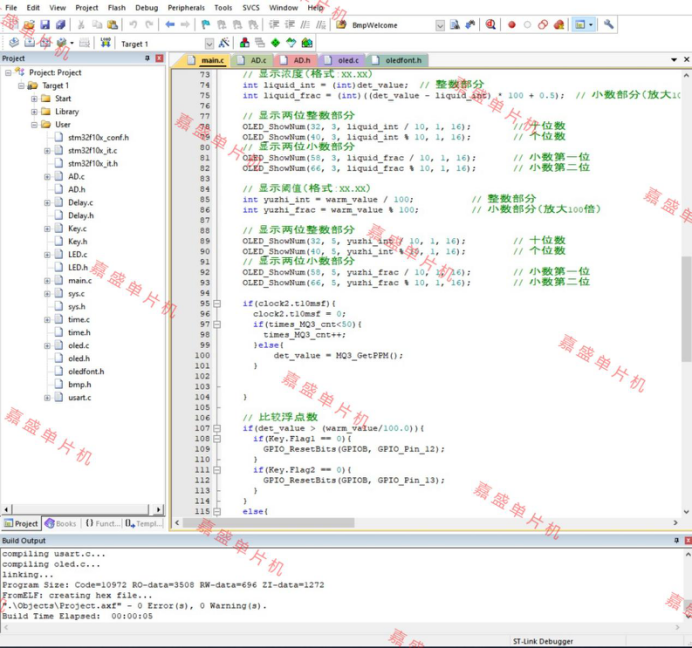

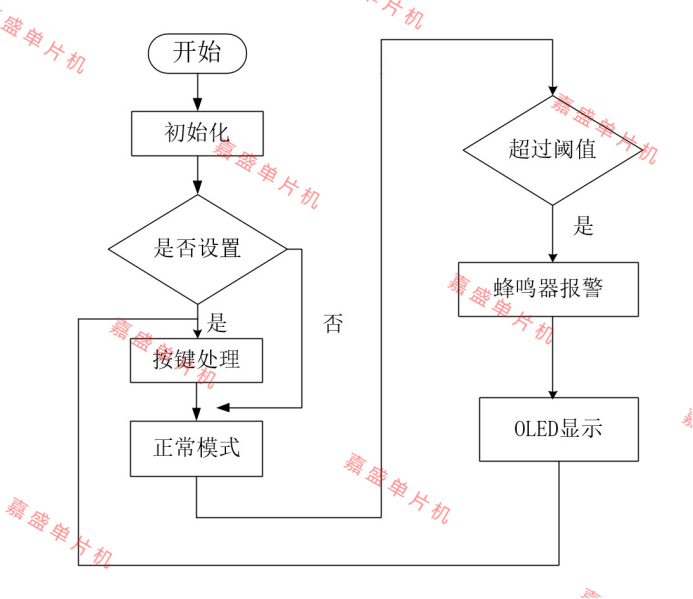

程序是用keil5 mdk版本打开的，如果打开有问题，核实下keil的版本，代码有注释方便理解。

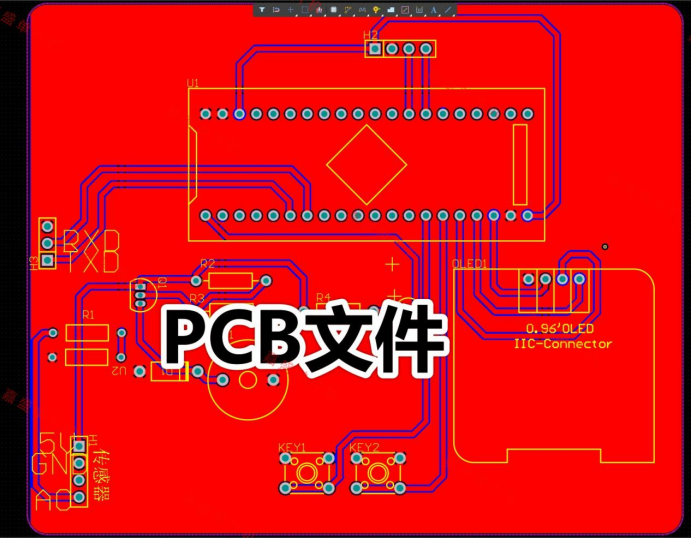

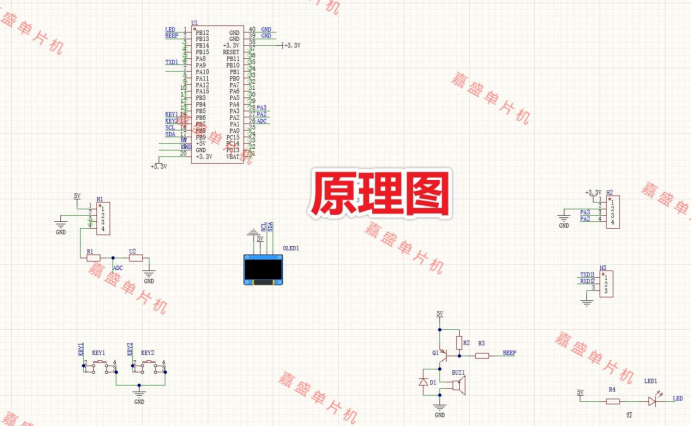

五、原理图PCB

六、元器件清单

No.	Quantity	Comment	Global Net Name
1	1	2.3kHz	有源5V蜂鸣器
2	1	1N4007	二极管
3	2	2.54-14P母	排针
4	1	PZ254V-11-03P	排针
5	2	K4-6×6_TH	按键
6	1	LED-TH-3mm_R	红灯
7	1	0.96OLED模块_4P	OLED
8	1	SS8550	三极管
9	1	10kΩ	电阻
10	1	10k	电阻
11	1	1k	电阻
12	1	100	电阻
13	1	LCKFB-DKX-STM32F103C8T6	STM32最小系统板
14	1	51kΩ	电阻

七、实物图

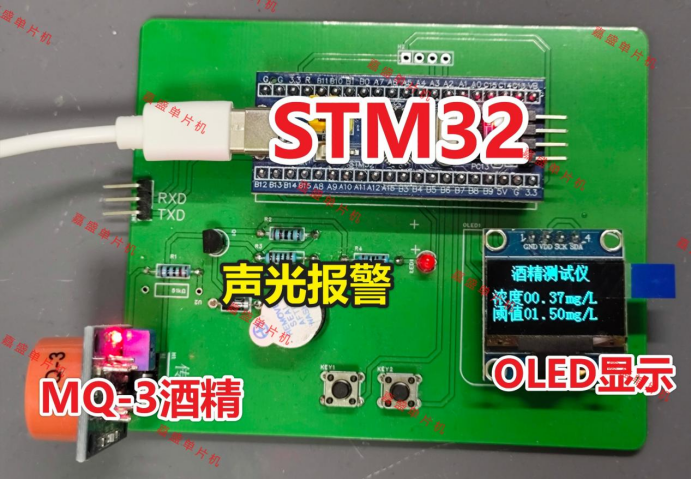

八、设计报告

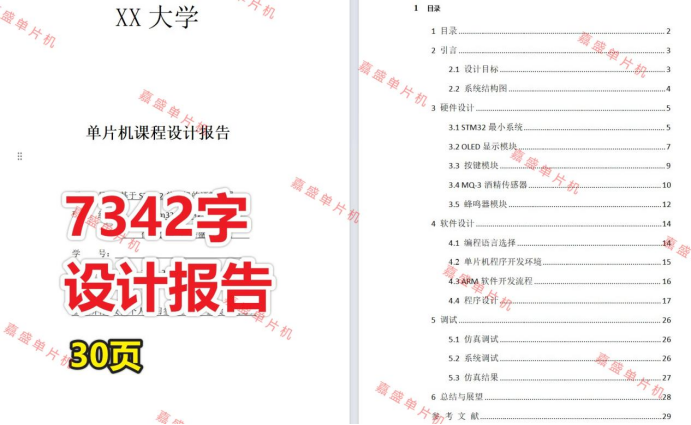

7342字设计报告，内容包括硬件设计、软件设计、调试、结论等。

随着社会经济的快速发展和人民生活水平的不断提高，机动车保有量持续增长，酒后驾驶导致的交通事故频发，严重威胁人民群众的生命财产安全。根据世界卫生组织统计，全球每年因酒后驾驶导致的死亡人数超过25万。我国《道路交通安全法》对酒后驾驶有着严格的处罚规定，因此开发一种便携、精准、快速的酒精检测设备具有重要的现实意义。

尤为值得关注的是，本设计经过了严格的验证流程，利用Proteus仿真软件进行了全面的功能测试与稳定性评估。通过仿真，设计团队不仅提前发现并修正了潜在的硬件冲突与软件逻辑错误，还对系统的实际工作性能进行了细致的校验，确保了最终实物制作与应用时的高可靠性和稳定性。这一仿真验证过程的加入，不仅提升了设计的科学严谨性，也为后续的优化迭代提供了宝贵的参考依据。

九、资料清单&下载链接
