前言

该智能头盔以STM32F103C8T6为主控，通过WiFi模块联网并采用MQTT协议与云平台及APP端通信；硬件上集成0.96寸OLED实时显示设备状态，温湿度传感器检测帽内温湿度（超过30℃且湿度>60%时自动启动风扇散热），光敏电阻与LED联动实现自动补光，语音模块支持语音控制车辆状态，按键可开启/解除报警模式并在异常时语音报警，震动传感器检测移动状态；APP端可采集底层设备数据并展示界面UI，实时反馈头盔状态、设置光照阈值、远程解锁/上锁。演示视频已通过百度网盘分享。

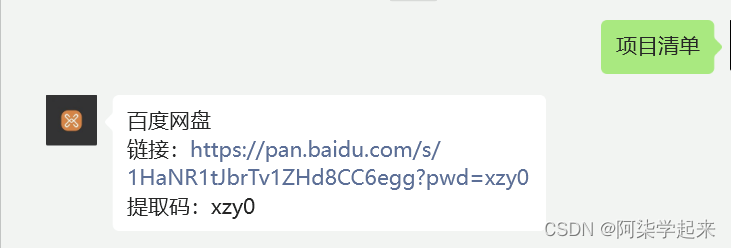

关注微信--星之援工作室 发送关键字（项目清单）

可获取项目清单资料

➡️➡️

⚠️⚠️（本文章仅提供思路和实现方法，并不包含代码，需要代码的同学请自行联系博主）

⚠️⚠️（有疑问或需要定制或者技术支持等，也请自行联系博主）⚠️⚠️

一 连线图

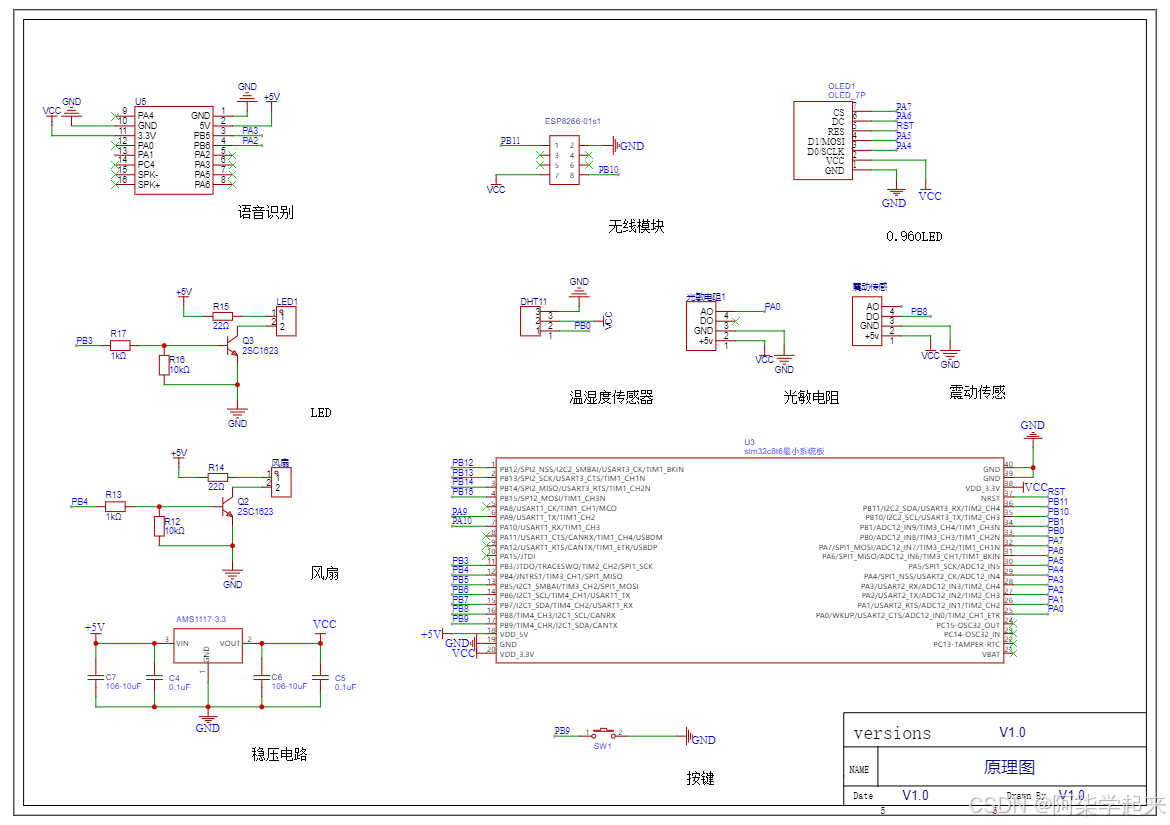

1 原理图

2. 开发板本身自带一个LED ，这个LED作为我们查看网络连接状态和获取数据状态的说明

（1）OLED显示屏中会显示联网状态，若MCU上面的的LED处于闪烁状态，则说明我们的设备处于正常运行，若LED灯不再闪烁，请按复位键将程序手动复位一次

（2）硬件每隔3秒会向APP传输一次数据。

使用的时候设备会自动连接WIFI

热点名字：NET密码：12345678，请使用2.4GHZ频率的无线网。

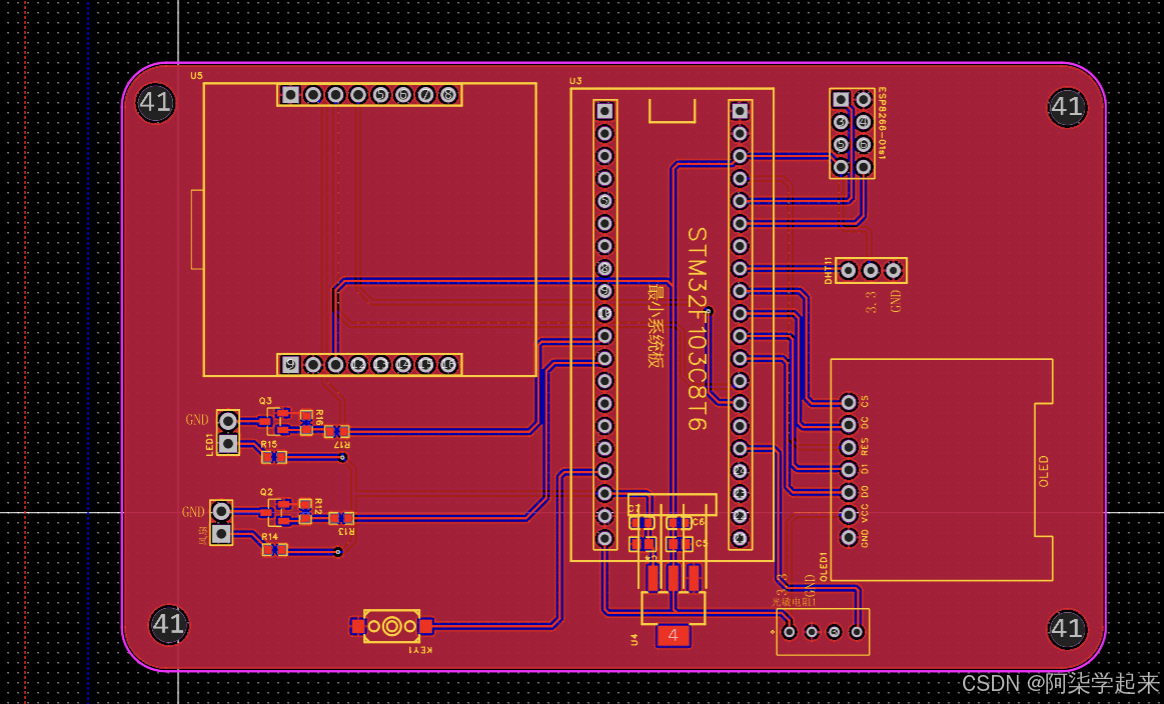

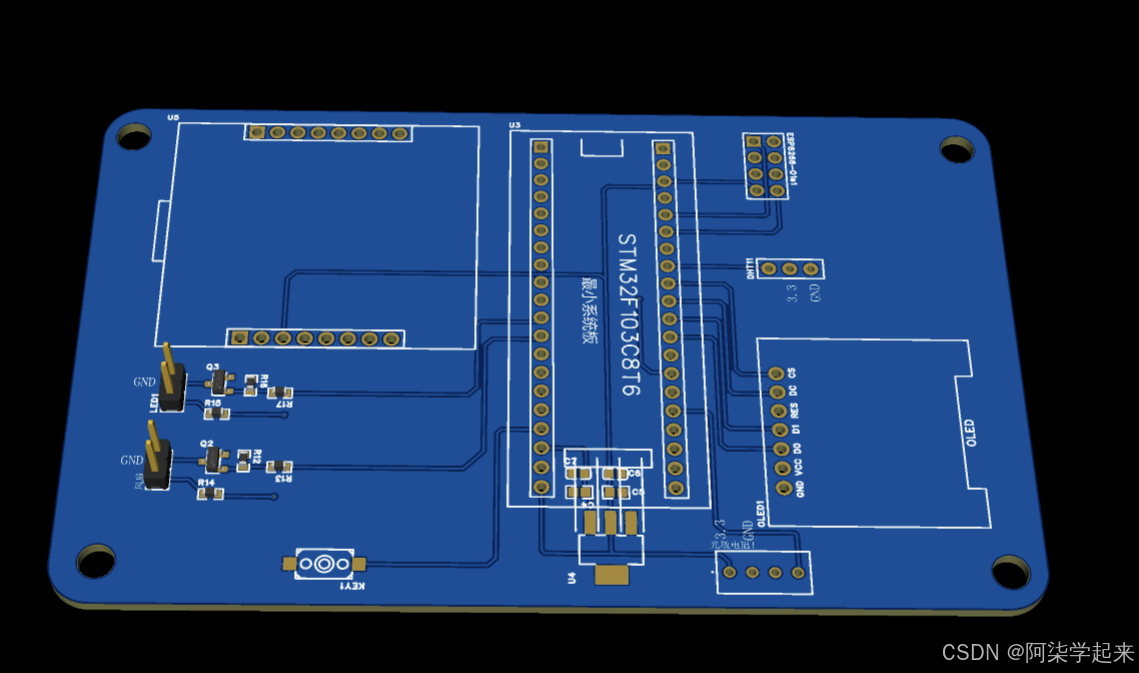

2 PCB效果

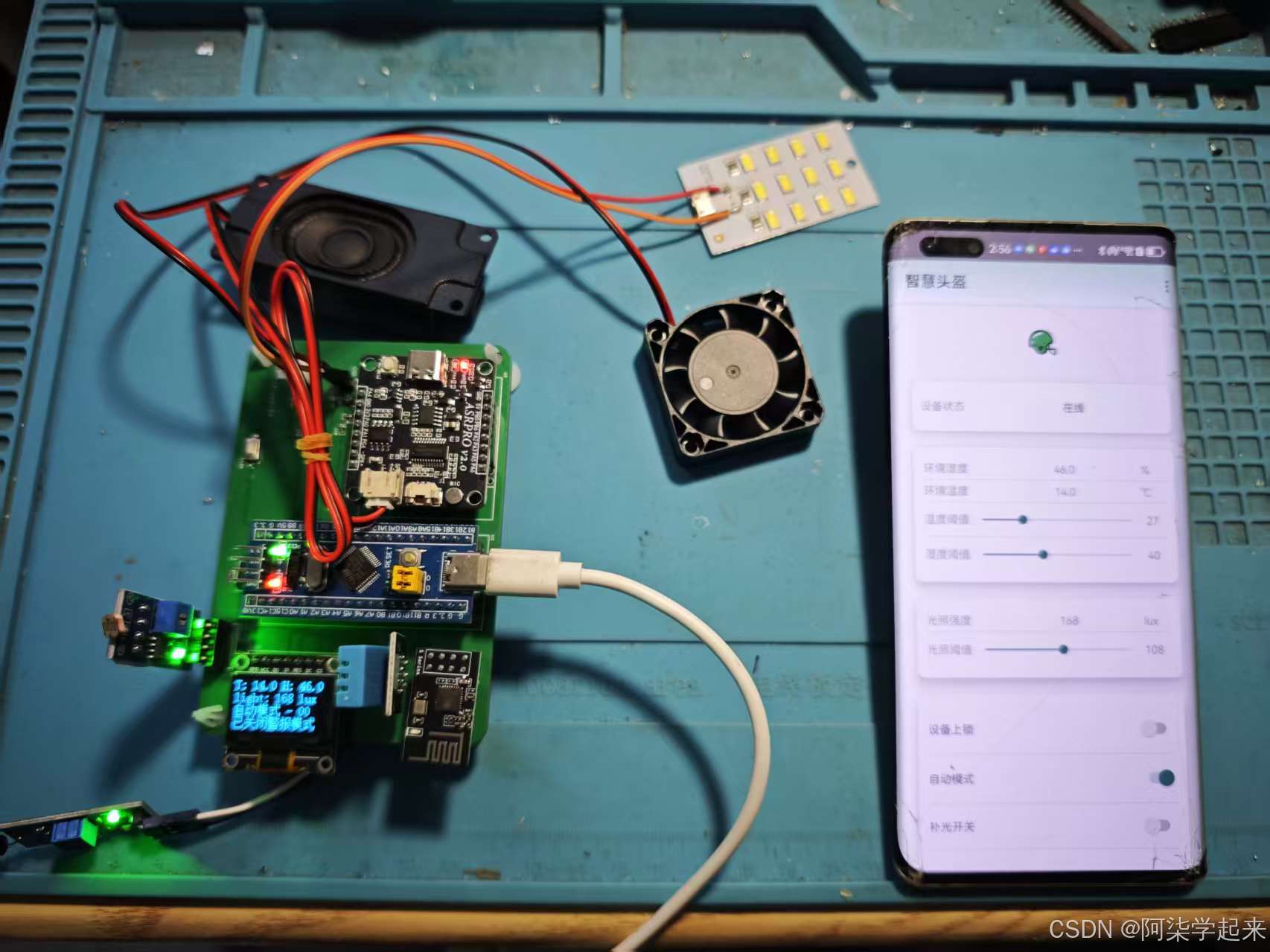

3 实物效果

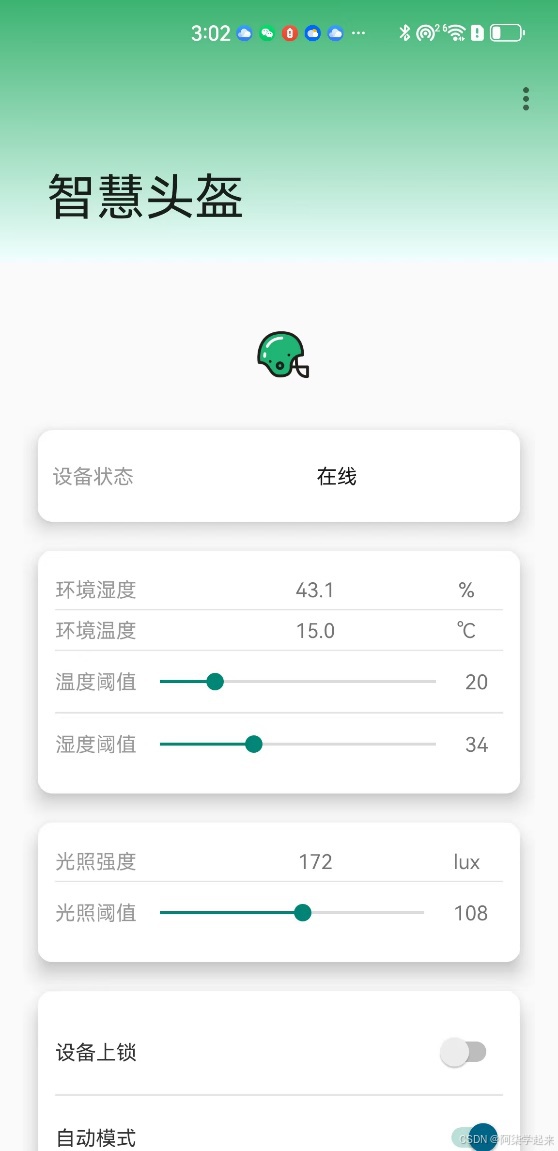

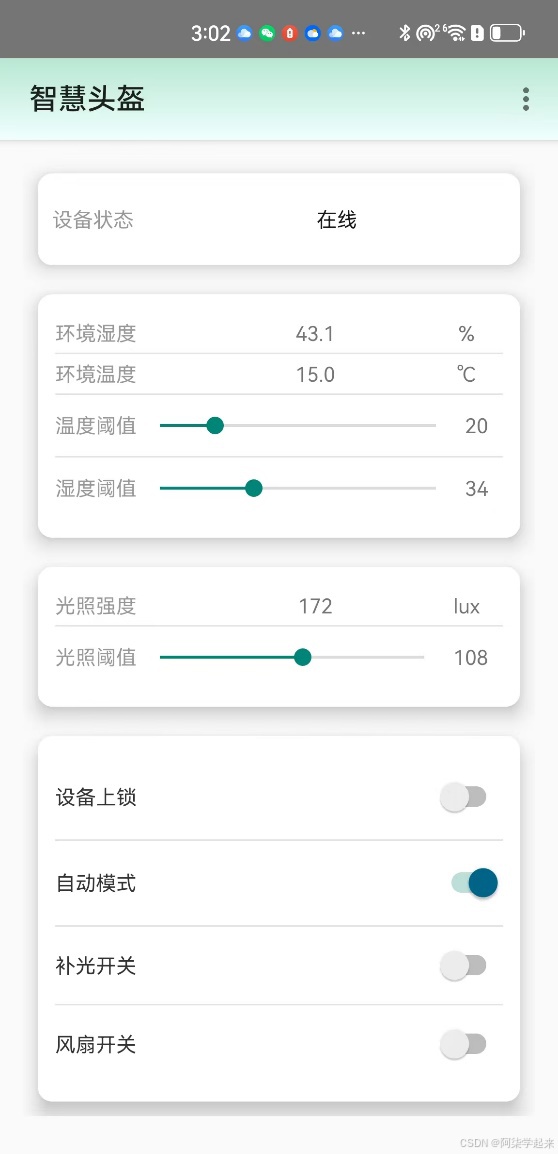

4 APP效果

5 功能概括

（1）硬件端

1. WiFi模块：使用WiFi模块进行联网使用；
2. 0.96寸OLED：用于显示的设备的状态，实现实时监测；
3. STM32F103C8T6：用于所有程序的中控和模块数据通信；
4. 温湿度传感器：检测帽子内的温湿度数据，当温度>30℃℃且湿度>60%时，自动启动微型散热风扇
5. 风扇：用于散热处理
6. 光敏电阻：用于检测环境的光照强度
7. led：用于补光操作

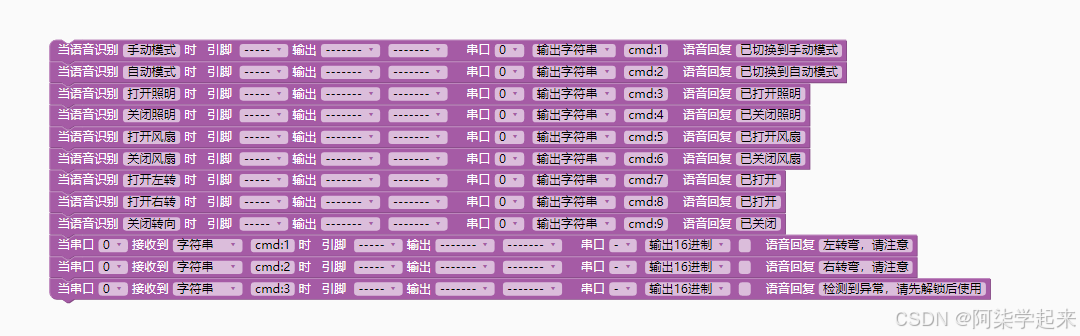

8. 语音模块：用于语音控制车辆状态
9. 按键：开启和解除报警模式 ，异常状态语音报警
10. 震动传感：检测设备是否处于移动

（2）APP端

1. 使用MQTT协议与设备进行信息交互；
2. 可采集到底层设备数据并且展示到界面UI；
3. 可以实时反馈头盔状态
4. 可以设置光照阈值
5. 可以远程解锁和上锁状态

（3）云平台

只是链接各个设备使用，采用MQTT即时通讯；

（4）演示视频

通过网盘分享的文件：171.1.智能头盔-WiFi+语音.mp4

链接: https://pan.baidu.com/s/1L_URfi0460NZSq0HMLgOtQ?pwd=XZY0 提取码: XZY0

--来自百度网盘超级会员v7的分享

二 底层代码使用方式

1 使用说明

（1）. 使用的时候设备会自动连接WIFI

热点名字：NET密码：12345678，请使用2.4GHZ频率的无线网。

（2）. 长按按键一可以切换模式

（2）. 短按按键可以切换设备的状态

（多看视频，视频中有完整功能演示）

（多看视频，视频中有完整功能演示）

（多看视频，视频中有完整功能演示）

2 下载程序

1. 先根据原理图进行连线，连接好以后在做后面的操作

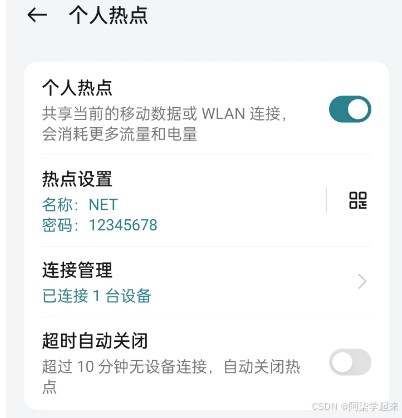

2. 打开手机热点 热点名字：NET密码：12345678

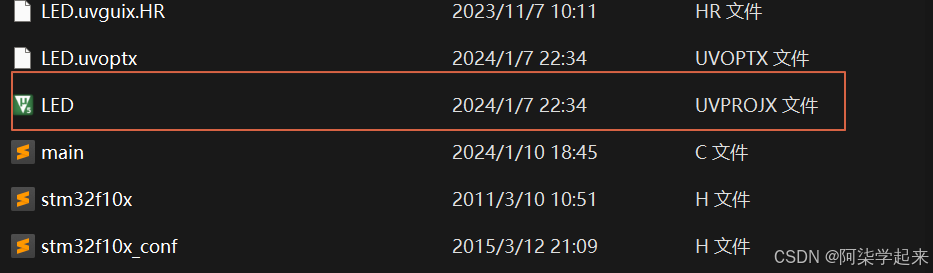

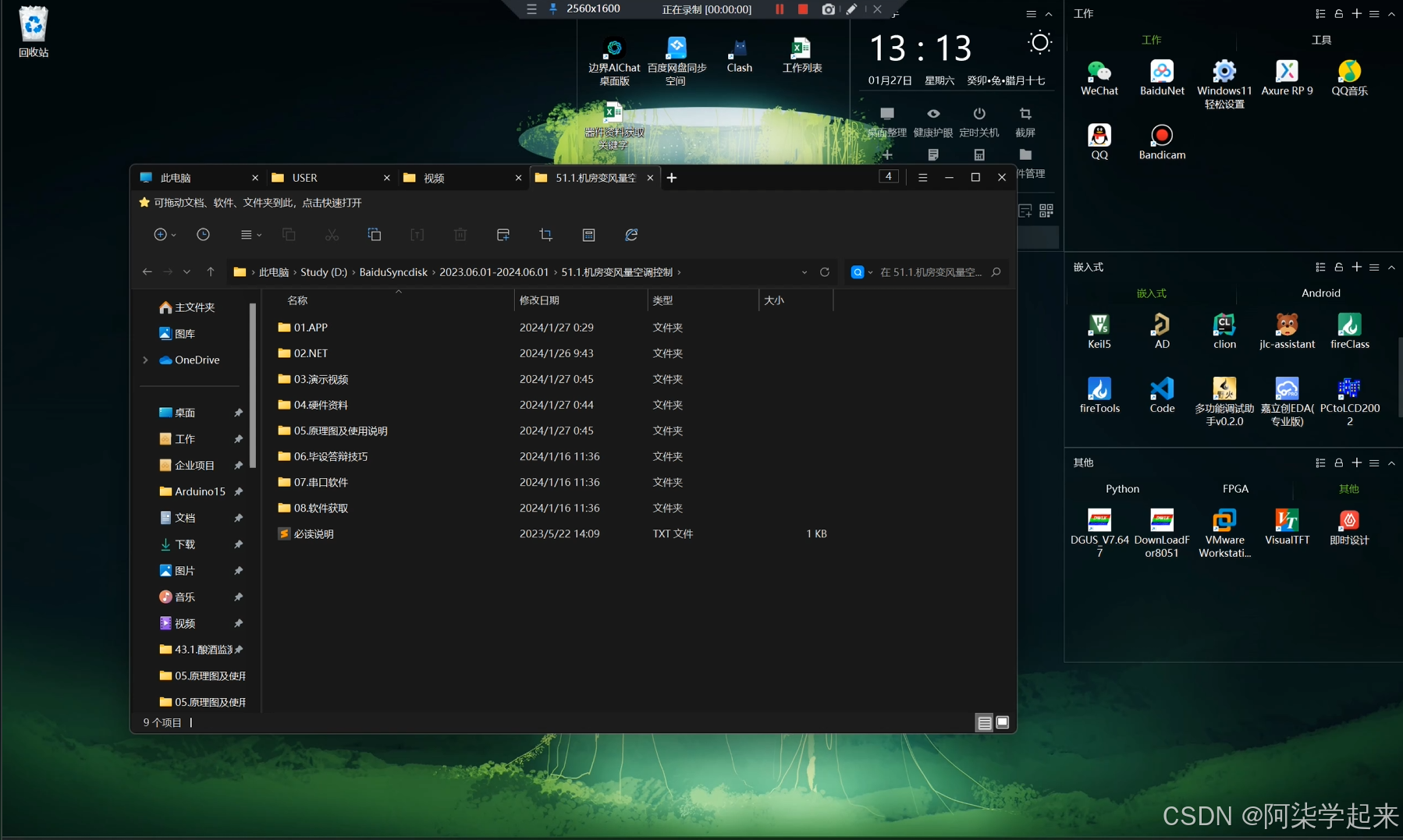

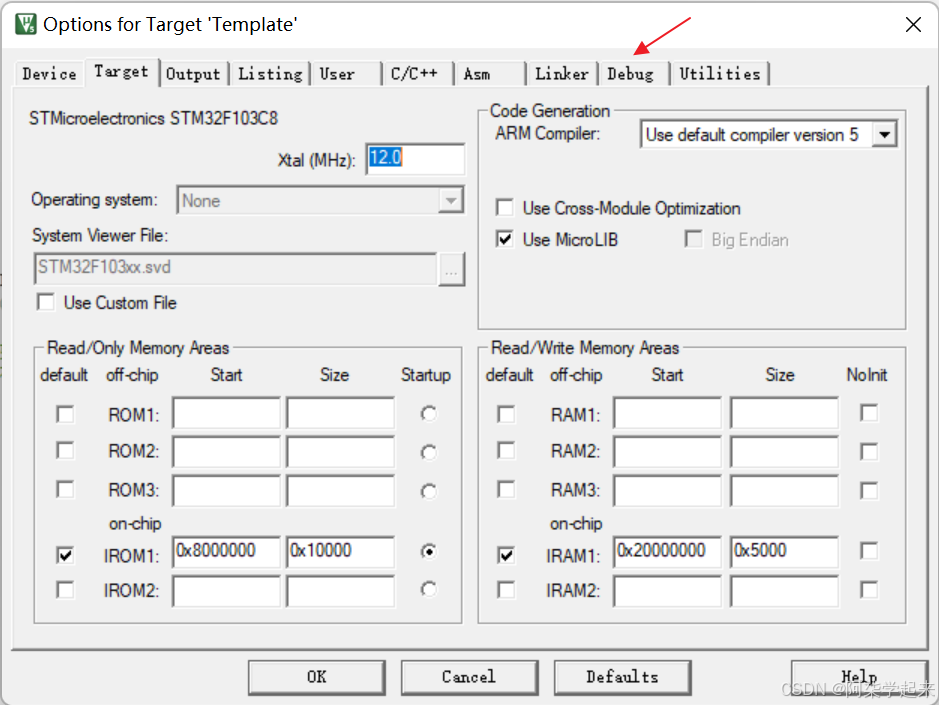

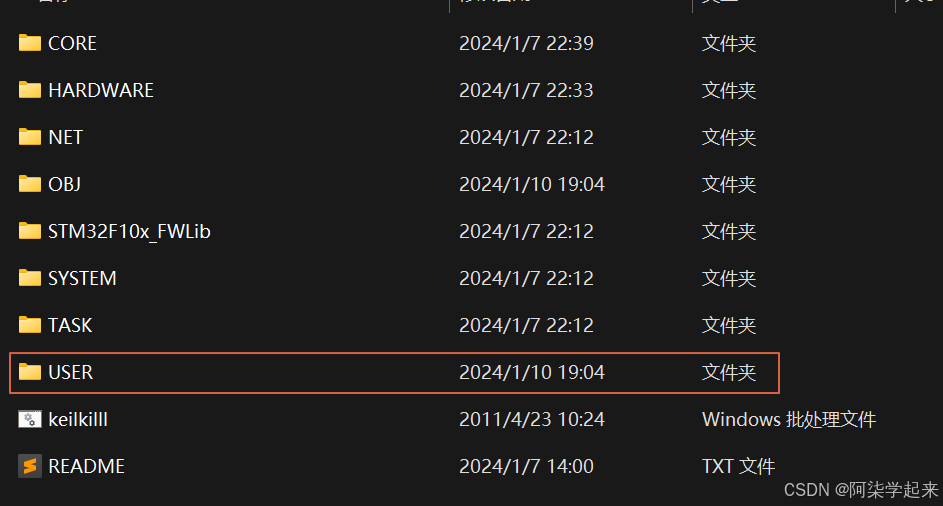

3. 打开程序（硬件由工作室出的可以忽略下载程序这部分）

三 APP使用方式

1. 下载APP

（1）操作方式：

使用Android手机安装APK进行操控

安装Android studio导入项目使用模拟器

官网下载最新版本

https://developer.android.google.cn/studio?hl=zh-cn

安装包（工作室版本）链接：

https://pan.baidu.com/s/1DnRGWeJt7XBTmzqHj1KRSQ?pwd=xzy0

提取码：xzy0

安装教程

https://zhuanlan.zhihu.com/p/528196912

（2）使用说明

打开APP后设备会自动订阅MQTT主题，等待1-5秒APP会自动获取到设备上的数据，若5秒内没有获取到设备数据，则请检测设备是否在线，若在线，则请重新打开APP进行数据的获取

（多看视频，视频中有完整功能演示）

（多看视频，视频中有完整功能演示）

（多看视频，视频中有完整功能演示）

四 程序架构及修改（通用）

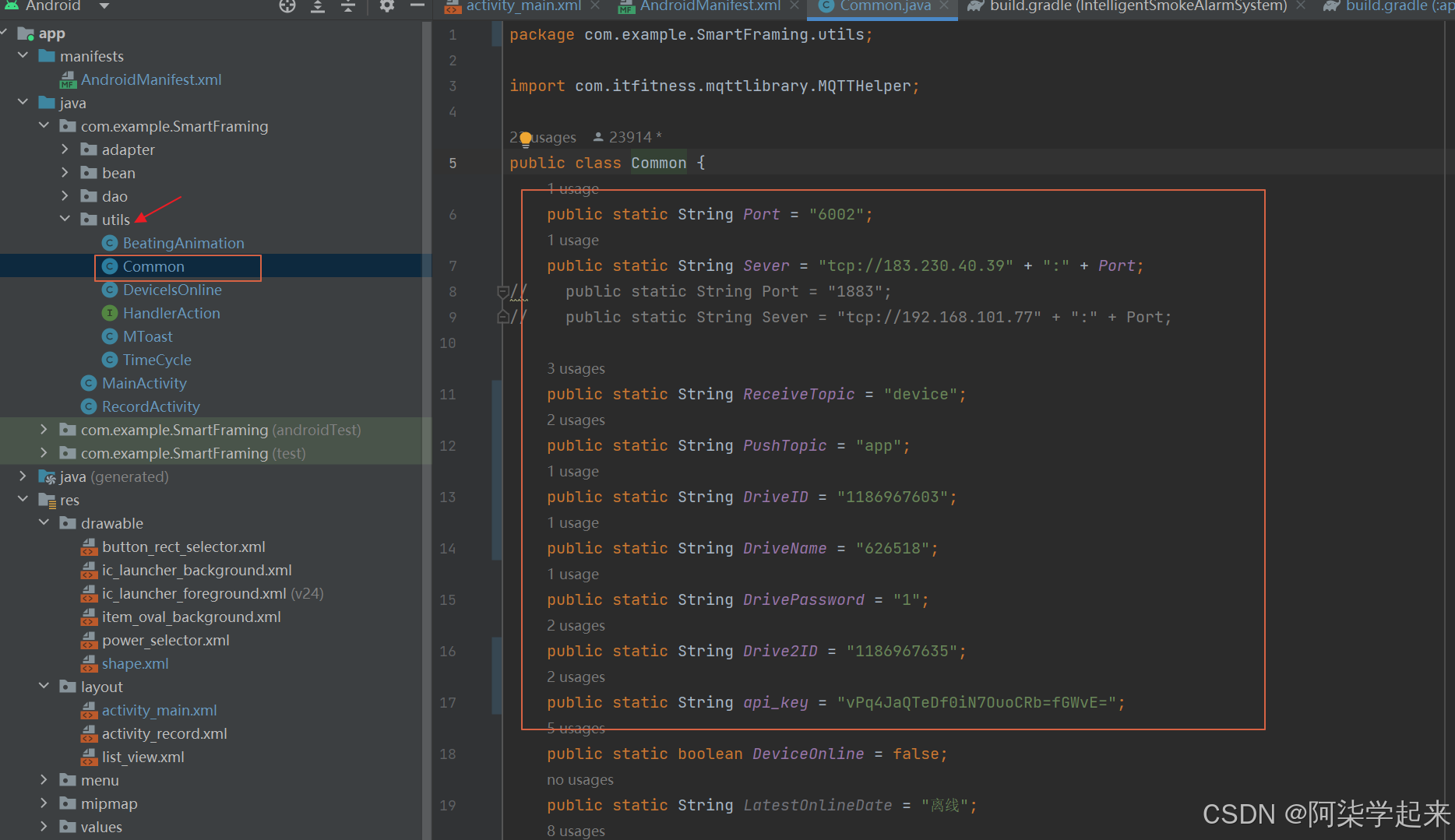

APP参数修改
