基于恩智浦S32V234处理器的汽车前视摄像头解决方案_电路方案

汽车 - ADAS与安全驾驶 - 前视摄像头

高级驾驶员辅助系统中的摄像头系统可以分析视频内容，提供车道偏离警告(LDW)、自动车道保持辅助(LKA)、远光灯/近光灯控制和交通标志识别(TSR)。

在前视摄像头中，图像传感器会向配备DSP扩展的双核MCU提供传入视频帧，进行图像处理。其他系统要求包括提供适当的物理通信接口、电源、可选的DRAM以及可降低系统成本的嵌入式闪存。

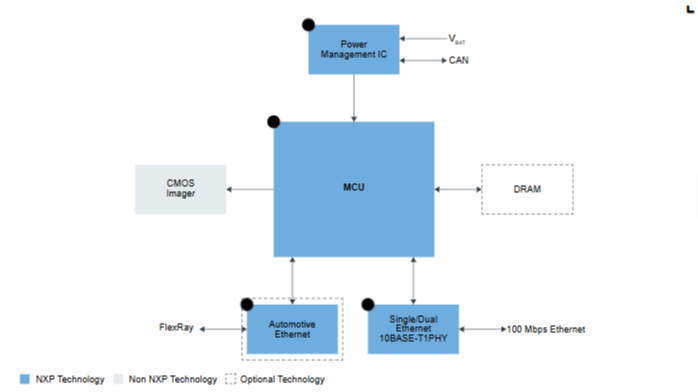

方框图信息：前视摄像头

前视摄像头

MCU

S32V234:

S32V2视觉、机器学习以及传感器融合处理器

MPC567xK:

超可靠的MPC567xK MCU，适用于汽车和工业雷达应用

前视摄像头

SJA1110:

集成了100BASE-T1 PHY的多千兆安全TSN以太网交换机

SJA1105TEL:

5端口AVB和TSN汽车以太网交换机

TJA1103:

TJA1103，符合ASIL B安全标准的汽车以太网100BASE-T1 PHY收发器

TJA1101:

TJA1101B，符合IEEE 100BASE-T1标准的汽车以太网PHY收发器

TJA1120:

TJA1120，符合ASIL B标准的汽车以太网1000BASE-T1 PHY收发器

PF7100:

用于高性能应用的7通道电源管理集成电路，符合ASIL B安全等级

PF5024:

面向汽车应用的多通道(4通道)PMIC——4个大功率通道，符合ASIL B安全等级

FS5600:

FS84:

面向S32微控制器的安全系统基础芯片，达到ASIL B等级

汽车以太网

SJA1105TEL:

5端口AVB和TSN汽车以太网交换机

TJA1101:

TJA1101B，符合IEEE 100BASE-T1标准的汽车以太网PHY收发器

文档：产品简介应用简介：汽车视觉系统

所有相关技术文档可下载附件查看

基于恩智浦S32V234处理器的汽车前视摄像头解决方案
