随着8K显示设备普及与Type‑C接口规模化应用，Type‑C转DP高速转接方案在专业设计、电竞、高清影音等场景需求激增。本文基于AS717单芯片，提出一种极简、低成本、高稳定性的Type‑C转DP8K@60Hz方案，详述芯片特性、电路设计、PCB布局及实测验证，为工程化落地提供参考。
一、AS717芯片核心特性：
AS717是专为Type‑C转DP设计的单芯片协议转换器，集成度高、外围极简，核心参数如下：
视频性能：兼容DP1.2标准，支持8K@60Hz、4K@144Hz无损传输，支持HDR10，色深达10bit。
协议兼容：集成USBPD2.0协议，支持UFP/DFP双角色配置，适配笔记本、手机、平板等主流设备。
电气特性：3.3–5.5V宽压供电，集成6kVESD保护，抗静电与浪涌能力强。
封装与成本：SOP‑8封装，体积小巧；外围仅需5–8个阻容元件，BOM成本较传统方案降低约30%。
即插即用：透明化运行，免驱动，兼容Windows、macOS、Android系统。
二、方案架构与电路设计
2.1整体架构

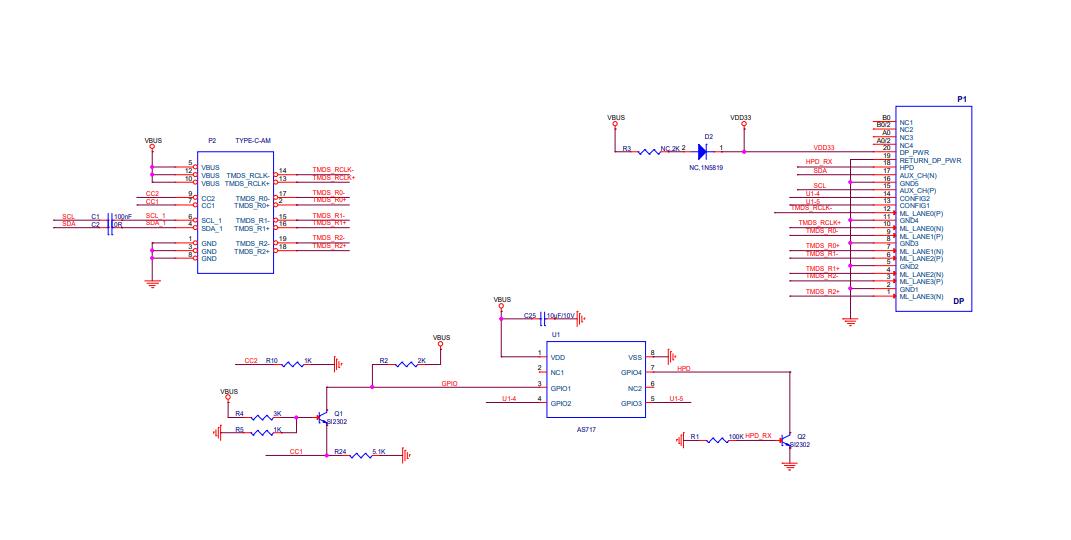

方案采用AS717单芯片+最简外围架构，无需MCU，核心模块包括：Type‑C接口、AS717转换芯片、DP接口、供电与滤波电路、ESD防护电路。信号流向：Type‑C→AS717（协议转换/信号调理）→DP，链路简洁，减少信号损耗。
2.2关键电路设计
- 供电电路：从Type‑C接口5V取电，串联10Ω限流电阻，并联10μF（低频滤波）+0.1μF（高频滤波）电容，抑制纹波，确保3–5.5V稳定供电。
- CC配置电路：Type‑CCC1/CC2引脚接AS717配置端，通过下拉电阻实现UFP/DFP模式自动识别，兼容正反插。
- 信号电路：DP差分信号直接由芯片输出，无需额外缓冲，减少链路损耗；差分线阻抗控制100Ω±10%，保障8K高速信号完整性。
- ESD防护：芯片内置6kVESD，Type‑C与DP接口处增设5ATVS管，增强复杂电磁环境下的抗干扰能力。
三、PCB布局与信号完整性优化：

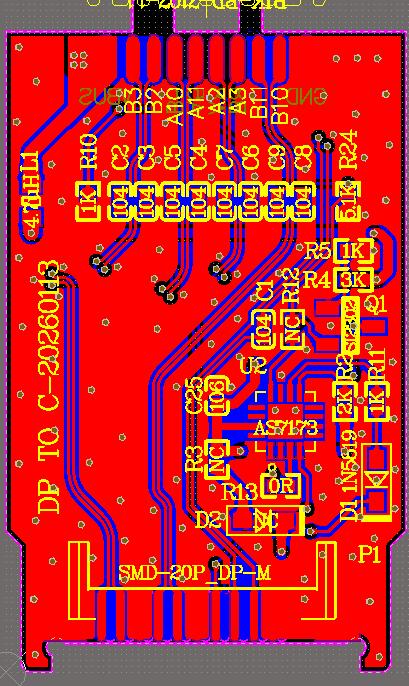

PCB采用双层板设计，尺寸适配转接线壳（约40mm×12mm），布局要点：
分区布局：接口区、芯片区、电源区分离，避免高速信号与电源噪声耦合。
差分走线：DP差分对走等长差分线，长度误差≤5mil，远离边缘与过孔，减少串扰。
接地设计：大面积铺地，芯片底部预留接地焊盘，降低接地阻抗，提升抗干扰能力。
元件布局：阻容元件靠近芯片引脚，缩短走线长度；SOP‑8芯片居中放置，便于焊接与散热。
四、实测验证与兼容性测试：
4.1性能测试
分辨率：连接8K显示器，稳定输出8K@60Hz，HDR开启正常；向下兼容4K@144Hz、2K@240Hz。
信号质量：用示波器测试DP差分信号，眼图清晰，无抖动、衰减，满足DP1.2带宽要求（21.6Gbps）。
稳定性：连续72小时满负载运行，芯片表面温度≤55℃，无断连、闪屏现象。
4.2兼容性测试
测试设备包括MacBookPro、华为MateBook、小米笔记本、三星S23手机，系统覆盖Windows11、macOS14、Android14，均即插即用，无延迟、卡顿，适配8K显示器与电竞高刷屏幕。
五、结论：
基于AS717的Type‑C转DP8K60方案，以单芯片极简架构、高集成度、低成本、高稳定性为核心优势，完美解决传统方案的痛点。实测表明，方案可稳定输出8K@60Hz超高清信号，兼容性强，适用于转接线、便携转接器、扩展坞等产品，为8K高清转接应用提供高性价比的工程化方案。
本文方案已完成PCB打样与小批量试产，可直接用于产品开发，助力国产高清转接设备普及。
