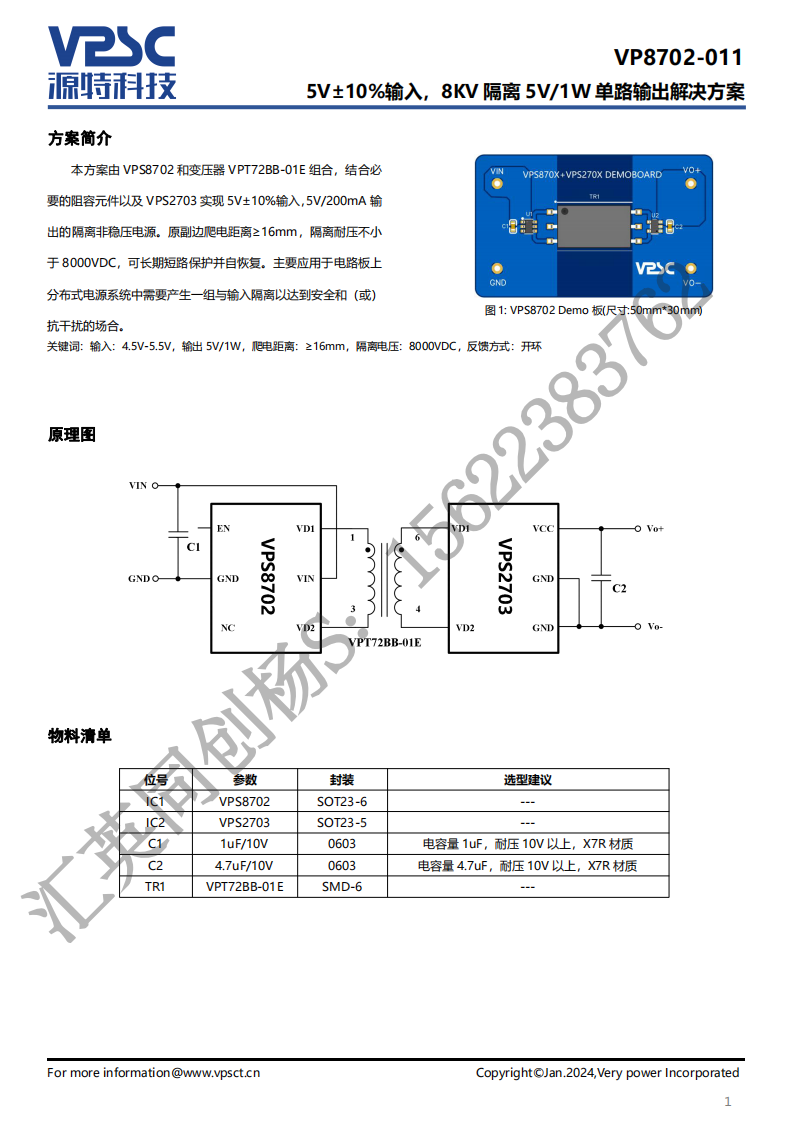

本方案由VPS8702和变压器VPT72BB-01E组合，结合必要的阻容元件以及VPS2703实现5V±10%输入，5V/200mA输出的隔离非稳压电源。原副边爬电距离≥16mm，隔离耐压不小于8000VDC，可长期短路保护并自恢复。主要应用于电路板上分布式电源系统中需要产生一组与输入隔离以达到安全和（或）抗干扰的场合。
阅读全文
扫码加入
扫码加入
389
扫码加入VP8702-011 5V±10%输入，8KV隔离5V/1W单路输出解决方案
3.07 MB
本方案由VPS8702和变压器VPT72BB-01E组合，结合必要的阻容元件以及VPS2703实现5V±10%输入，5V/200mA输出的隔离非稳压电源。原副边爬电距离≥16mm，隔离耐压不小于8000VDC，可长期短路保护并自恢复。主要应用于电路板上分布式电源系统中需要产生一组与输入隔离以达到安全和（或）抗干扰的场合。
| 器件型号 | 数量 | 器件厂商 | 器件描述 | 数据手册 | ECAD模型 | 风险等级 | 参考价格 | 更多信息 |
|---|---|---|---|---|---|---|---|---|
| G5V-1-DC5 | 1 | OMRON Corporation | Power/Signal Relay, 1 Form C, SPDT, Momentary, 0.03A (Coil), 5VDC (Coil), 150mW (Coil), 1A (Contact), 60VDC (Contact), DC Input, Random, AC/DC Output, Through Hole-Straight Mount, ROHS COMPLIANT |
|
|
$2.21 | 查看 | |
| AD7291BCPZ-RL7 | 1 | Analog Devices Inc | 8-Channel, I2C, 12-Bit SAR ADC with Temperature Sensor |
|
|
$10.99 | 查看 | |
| LTS25-NP | 1 | LEMO connectors | Magnetic Field Sensor, MAGNETIC FIELD SENSOR-HALL EFFECT, RECTANGULAR, THROUGH HOLE MOUNT, ROHS COMPLIANT, PACKAGE |
|
|
$17.96 | 查看 |
