本方案由VPS8703B和VPT72DRV16D变压器组合，结合VPS2704整流芯片和必要的电容元件实现15V±10%输入，两路+15V/120mA-4V/120mA输出的高隔离非稳压电源。输入冲击电压高达23V,原副边隔离耐压不小于5KVAC，原副边隔离电容小至3pF，可持续短路保护。主要应用于SICMOSFET驱动器专用电源。
阅读全文
381
扫码加入VP8703B008 15V±10%输入，5KVAC隔离+15V/-4V/2.3W输出驱动电源
693.12 KB

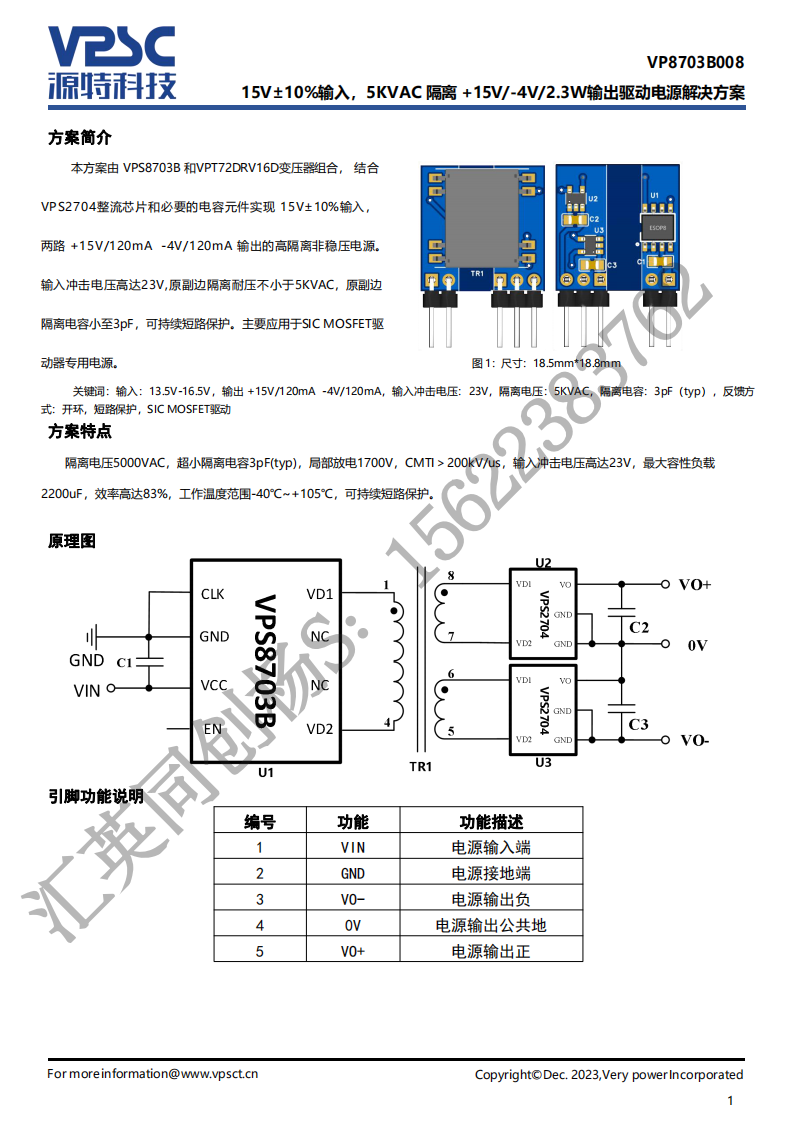

本方案由VPS8703B和VPT72DRV16D变压器组合，结合VPS2704整流芯片和必要的电容元件实现15V±10%输入，两路+15V/120mA-4V/120mA输出的高隔离非稳压电源。输入冲击电压高达23V,原副边隔离耐压不小于5KVAC，原副边隔离电容小至3pF，可持续短路保护。主要应用于SICMOSFET驱动器专用电源。
| 器件型号 | 数量 | 器件厂商 | 器件描述 | 数据手册 | ECAD模型 | 风险等级 | 参考价格 | 更多信息 |
|---|---|---|---|---|---|---|---|---|
| TG110-E050N5LF | 1 | Halo Electronics Inc | Datacom Transformer, 10/100 BASE-TX; ETHERNET Application(s), 1CT:1CT; 1CT:1CT, ROHS AND REACH COMPLIANT |
|
|
$7.18 | 查看 | |
| BAT54SW,115 | 1 | Nexperia | BAT54SW - Schottky barrier diode@en-us SC-70 3-Pin |
|
|
$0.19 | 查看 | |
| IPD90P04P4L04ATMA1 | 1 | Infineon Technologies AG | Power Field-Effect Transistor, 90A I(D), 40V, 0.0043ohm, 1-Element, P-Channel, Silicon, Metal-oxide Semiconductor FET, TO-252, GREEN, PLASTIC PACKAGE-3 |
|
|
$1.68 | 查看 |
