扫码加入VPT72DRV28D 隔离变压器 小体积/SMD/5000VAC 隔离
715.87 KB

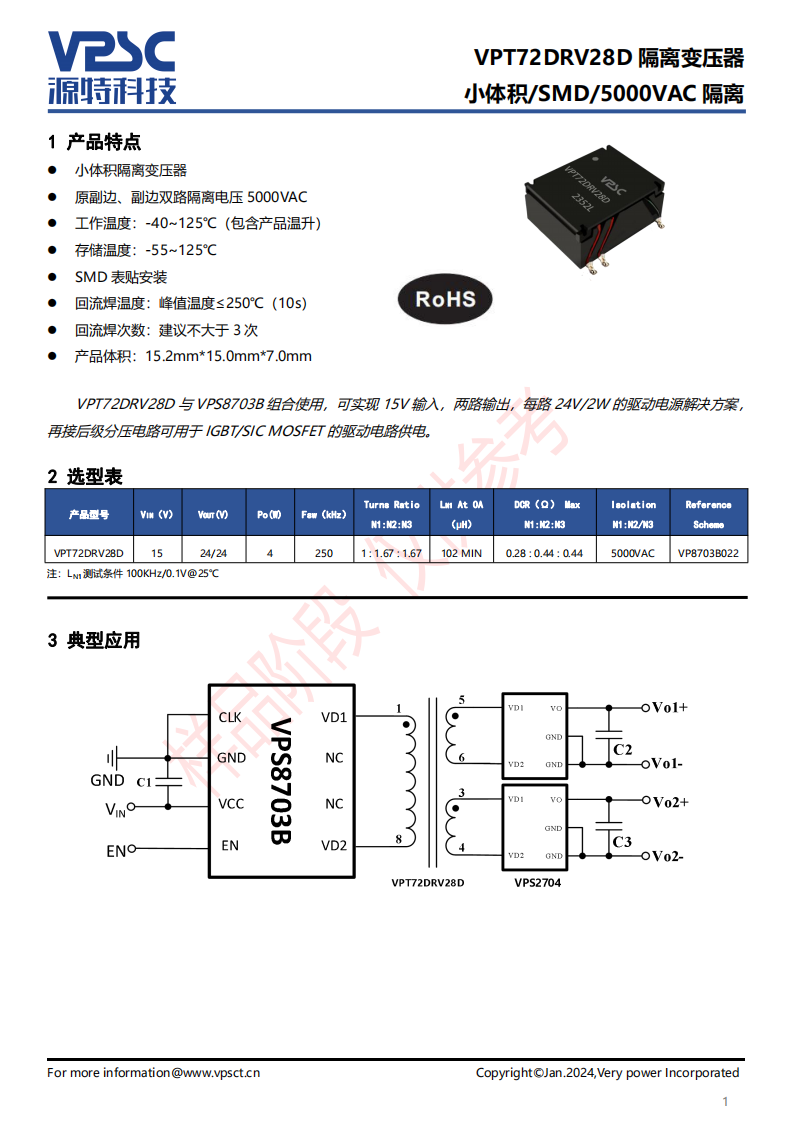

产品特点
小体积隔离变压器
原副边、副边双路隔离电压 5000VAC
工作温度：-40~125℃（包含产品温升）
存储温度：-55~125℃
SMD 表贴安装
回流焊温度：峰值温度≤250℃（10s）
回流焊次数：建议不大于 3 次

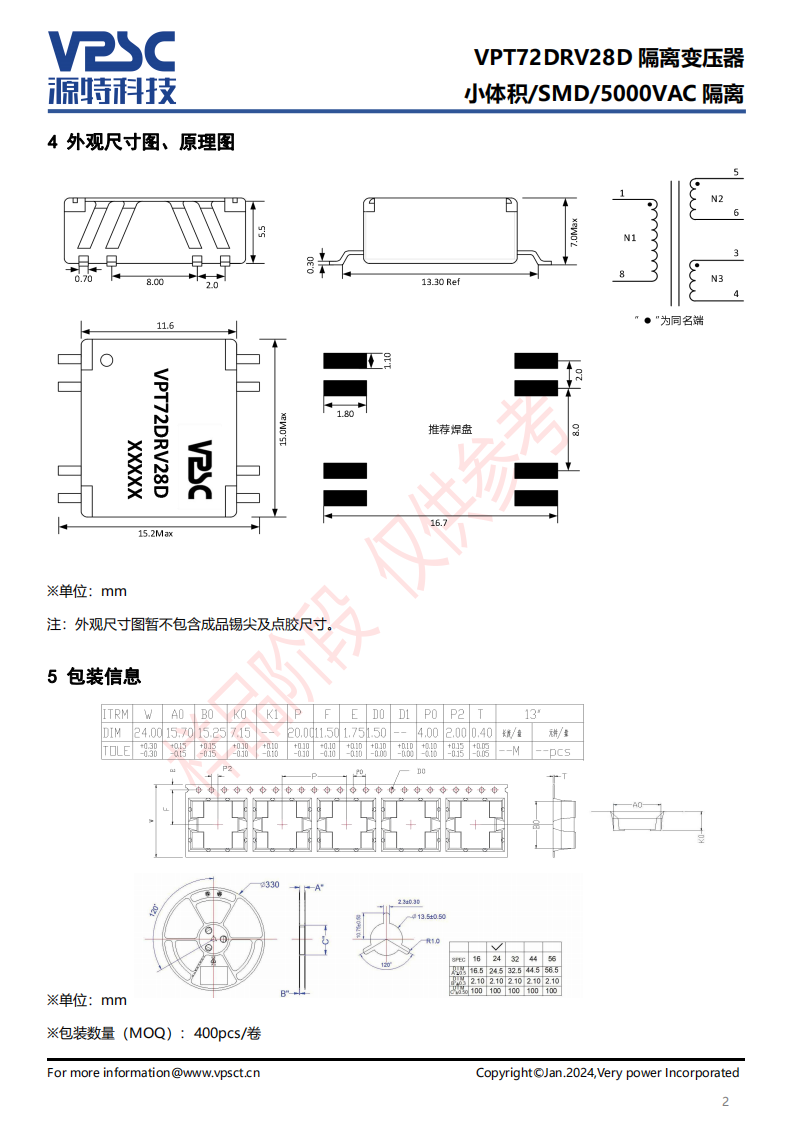

产品体积：15.2mm*15.0mm*7.0mm
VPT72DRV28D 与 VPS8703B 组合使用，可实现 15V 输入，两路输出，每路 24V/2W 的驱动电源解决方案， 再接后级分压电路可用于 IGBT/SIC MOSFET 的驱动电路供电。
