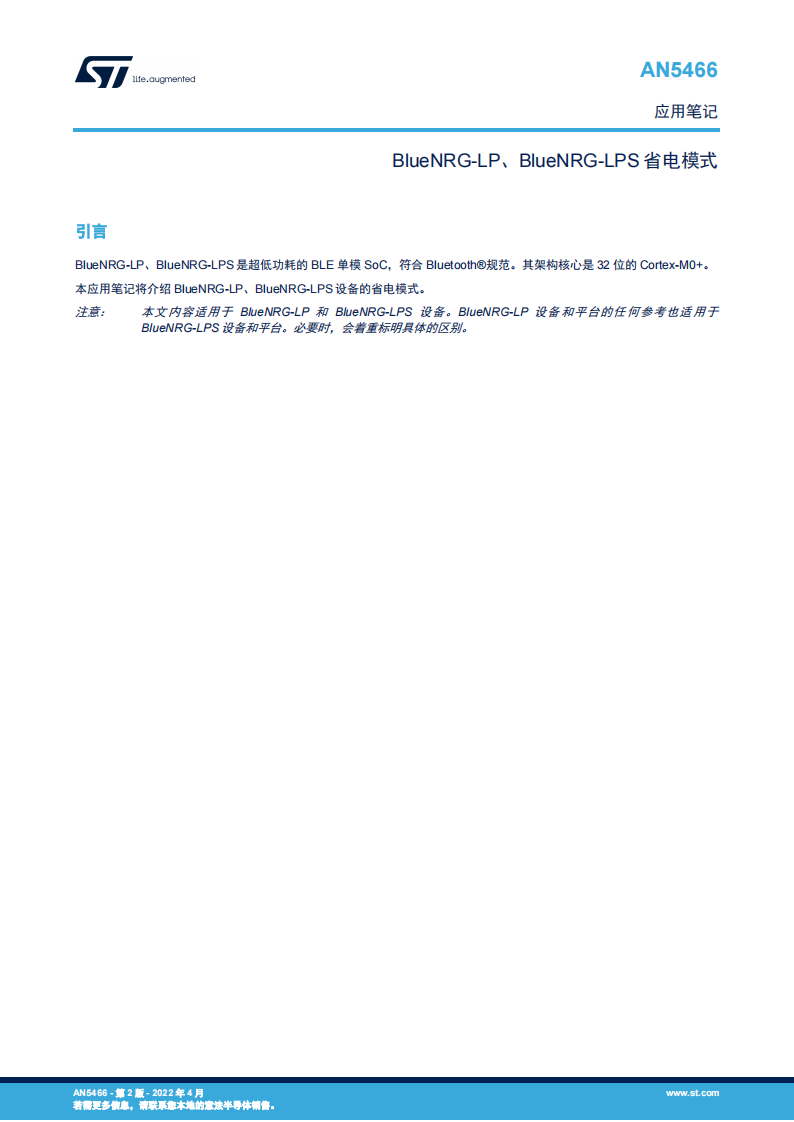

AN5466 BlueNRG-LP、BlueNRG-LPS 省电模式

BlueNRG-LP、BlueNRG-LPS 是超低功耗的 BLE 单模 SoC，符合 Bluetooth®规范。其架构核心是 32 位的 Cortex-M0+。本应用笔记将介绍 BlueNRG-LP、BlueNRG-LPS 设备的省电模式。

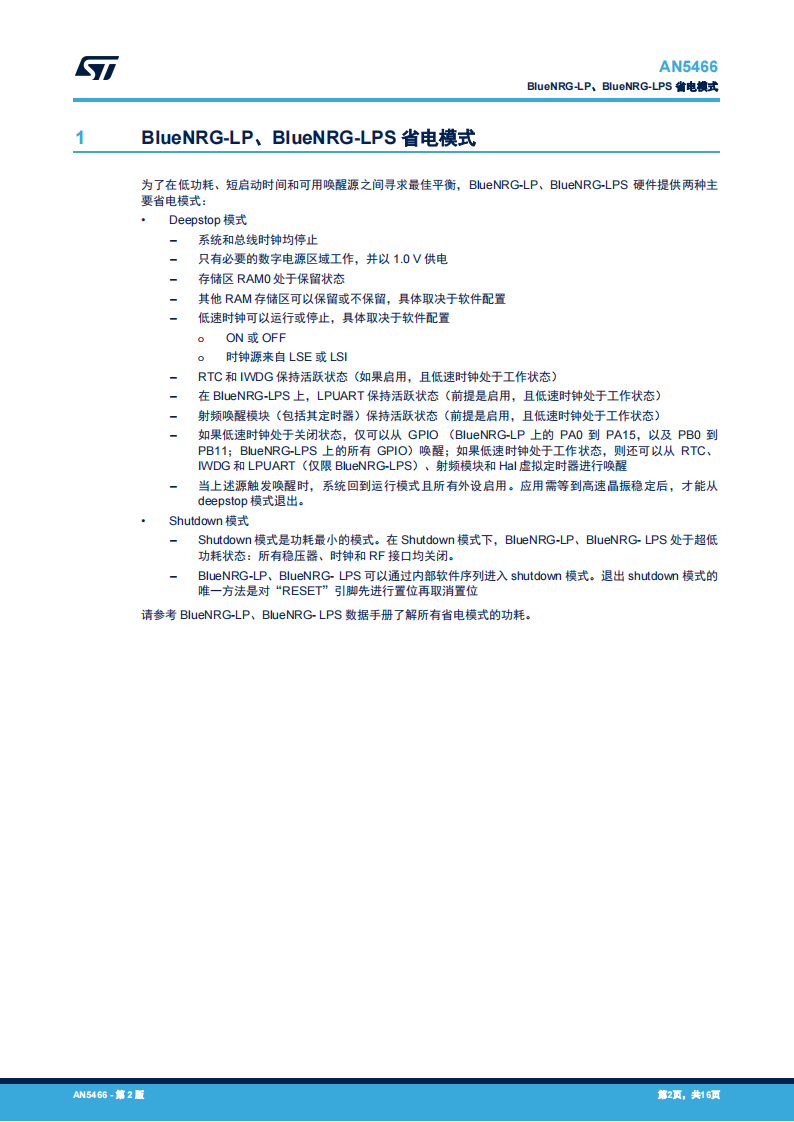

BlueNRG-LP、BlueNRG-LPS 省电模式

为了在低功耗、短启动时间和可用唤醒源之间寻求最佳平衡，BlueNRG-LP、BlueNRG-LPS 硬件提供两种主

要省电模式：

• Deepstop 模式

‒系统和总线时钟均停止

‒只有必要的数字电源区域工作，并以 1.0 V 供电

‒存储区 RAM0 处于保留状态

‒其他 RAM 存储区可以保留或不保留，具体取决于软件配置

‒低速时钟可以运行或停止，具体取决于软件配置

• ON 或 OFF
• 时钟源来自 LSE 或 LSI

‒RTC 和 IWDG 保持活跃状态（如果启用，且低速时钟处于工作状态）

‒在 BlueNRG-LPS 上，LPUART 保持活跃状态（前提是启用，且低速时钟处于工作状态）

‒射频唤醒模块（包括其定时器）保持活跃状态（前提是启用，且低速时钟处于工作状态）

‒如果低速时钟处于关闭状态，仅可以从 GPIO （BlueNRG-LP 上的 PA0 到 PA15，以及 PB0 到

PB11；BlueNRG-LPS 上的所有 GPIO）唤醒；如果低速时钟处于工作状态，则还可以从 RTC、

IWDG 和 LPUART（仅限 BlueNRG-LPS）、射频模块和 Hal 虚拟定时器进行唤醒

‒当上述源触发唤醒时，系统回到运行模式且所有外设启用。应用需等到高速晶振稳定后，才能从

deepstop 模式退出。

• Shutdown 模式

‒Shutdown 模式是功耗最小的模式。在 Shutdown 模式下，BlueNRG-LP、BlueNRG- LPS 处于超低功耗状态：所有稳压器、时钟和 RF 接口均关闭。

‒BlueNRG-LP、BlueNRG- LPS 可以通过内部软件序列进入 shutdown 模式。退出 shutdown 模式的唯一方法是对“RESET”引脚先进行置位再取消置位

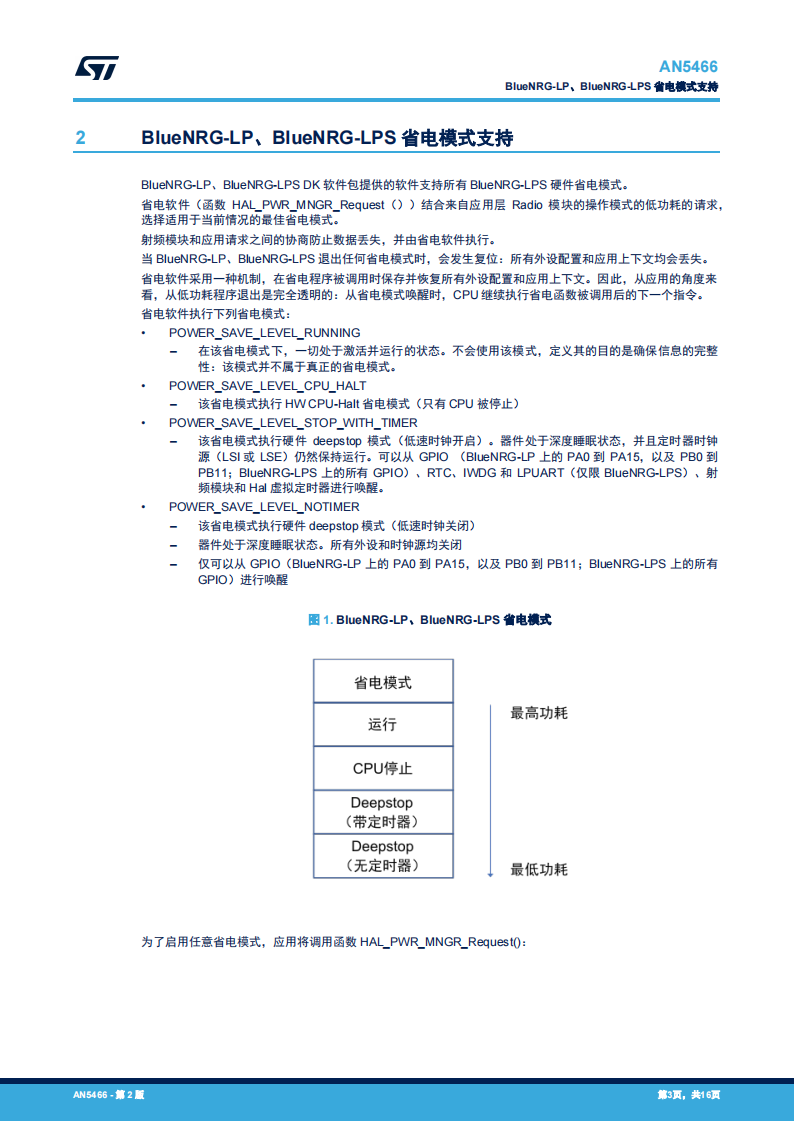

请参考 BlueNRG-LP、BlueNRG- LPS 数据手册了解所有省电模式的功耗。
