带 TrustZone 的按键点灯工程示例

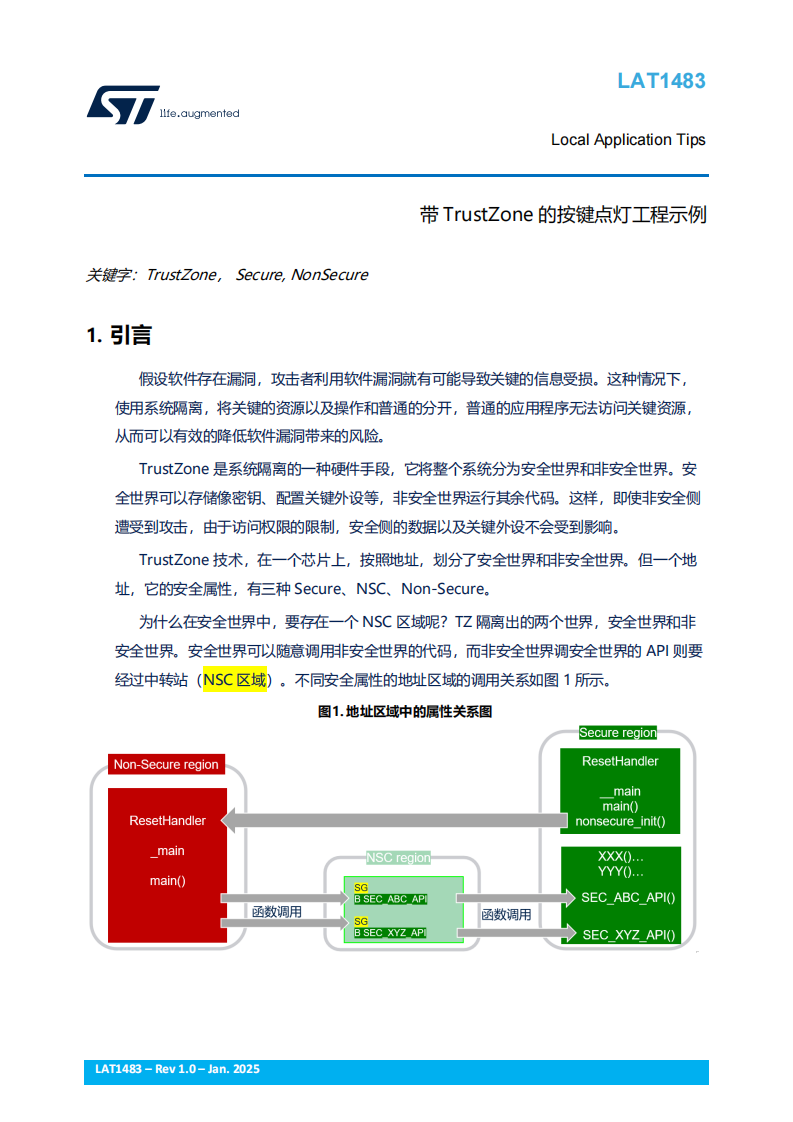

1、引言

假设软件存在漏洞，攻击者利用软件漏洞就有可能导致关键的信息受损。这种情况下，使用系统隔离，将关键的资源以及操作和普通的分开，普通的应用程序无法访问关键资源，从而可以有效的降低软件漏洞带来的风险。

TrustZone 是系统隔离的一种硬件手段，它将整个系统分为安全世界和非安全世界。安全世界可以存储像密钥、配置关键外设等，非安全世界运行其余代码。这样，即使非安全侧遭受到攻击，由于访问权限的限制，安全侧的数据以及关键外设不会受到影响。

TrustZone 技术，在一个芯片上，按照地址，划分了安全世界和非安全世界。但一个地址，它的安全属性，有三种 Secure、NSC、Non-Secure。

为什么在安全世界中，要存在一个 NSC 区域呢？TZ 隔离出的两个世界，安全世界和非安全世界。安全世界可以随意调用非安全世界的代码，而非安全世界调安全世界的 API 则要经过中转站（NSC 区域）。

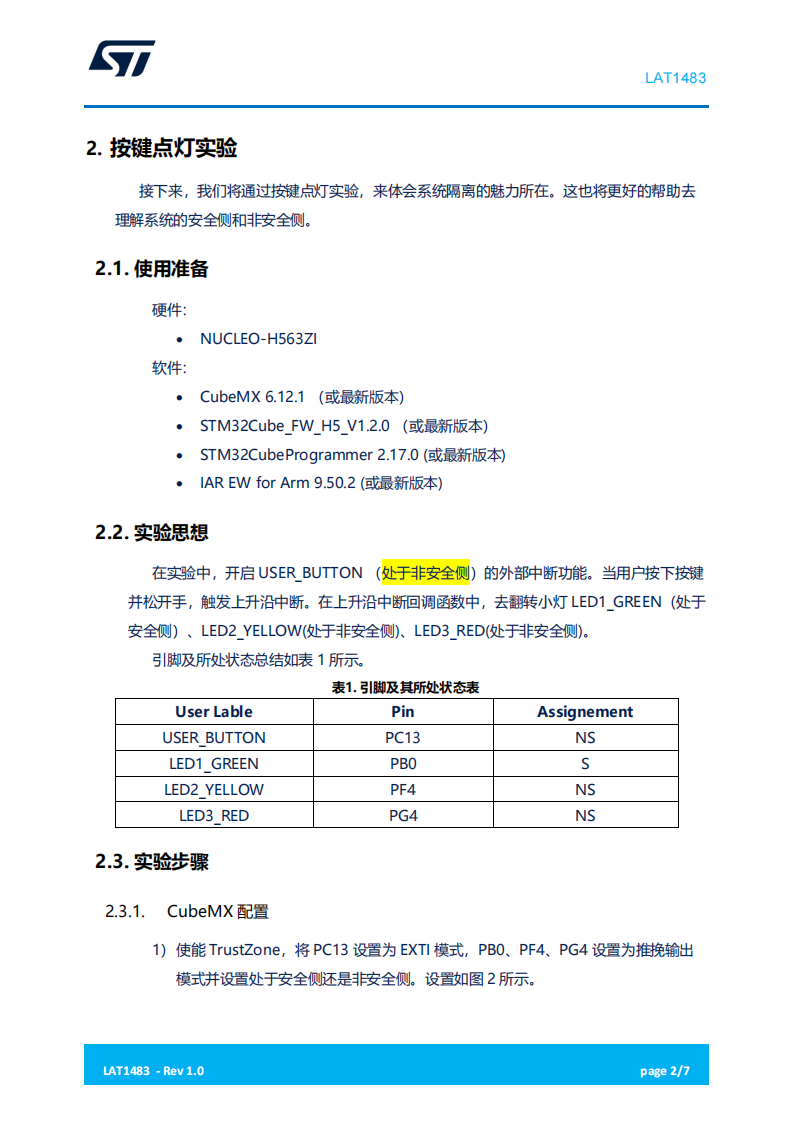

2、按键点灯实验

接下来，我们将通过按键点灯实验，来体会系统隔离的魅力所在。这也将更好的帮助去

理解系统的安全侧和非安全侧。

2.1. 使用准备

硬件：

• NUCLEO-H563ZI

软件：

• CubeMX 6.12.1 （或最新版本）
• STM32Cube_FW_H5_V1.2.0 （或最新版本）
• STM32CubeProgrammer 2.17.0 (或最新版本)
• IAR EW for Arm 9.50.2 (或最新版本)

2.2. 实验思想

在实验中，开启 USER_BUTTON （处于非安全侧）的外部中断功能。当用户按下按键并松开手，触发上升沿中断。在上升沿中断回调函数中，去翻转小灯 LED1_GREEN（处于安全侧）、LED2_YELLOW(处于非安全侧)、LED3_RED(处于非安全侧)。

3、小结

通过上面演示，操作非安全侧按键去点亮安全侧的 LED1 和非安全侧的 LED2、LED3, 来帮助大家更好的理解安全侧与非安全侧的资源与外设调用。
