LAT1500 如何通过DMA配合CRC功能

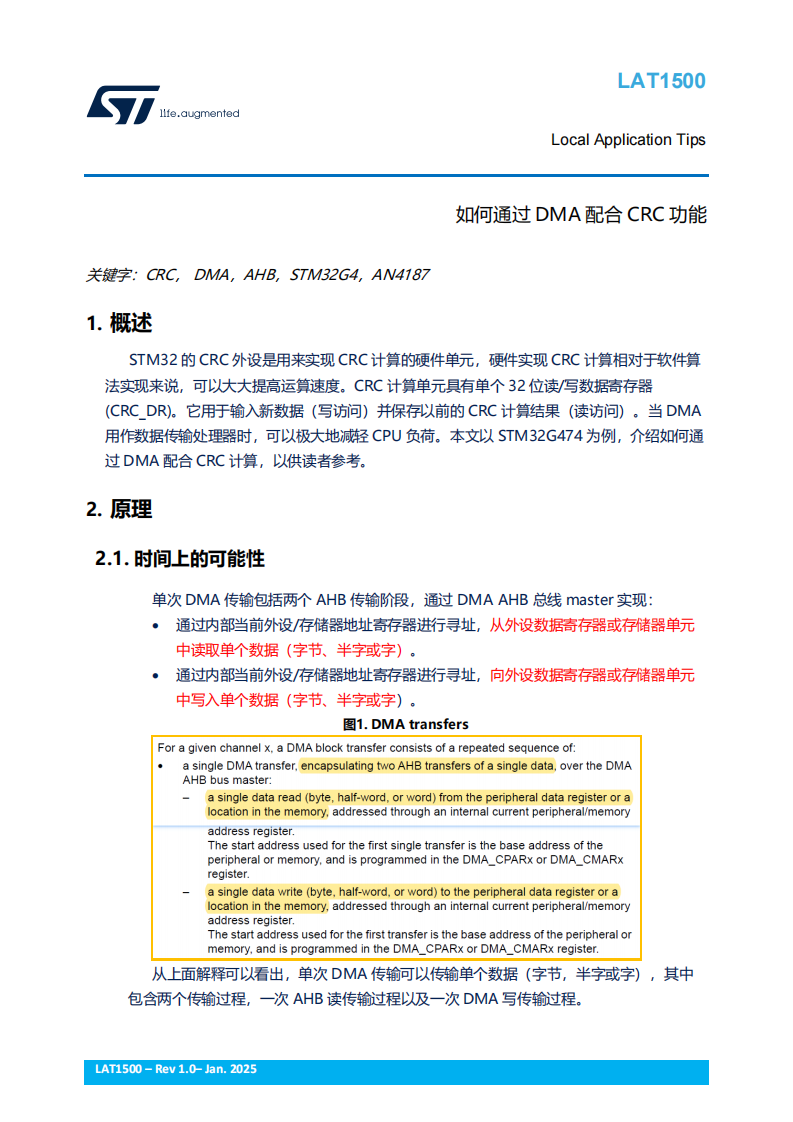

1、概述

STM32 的 CRC 外设是用来实现 CRC 计算的硬件单元，硬件实现 CRC 计算相对于软件算法实现来说，可以大大提高运算速度。CRC 计算单元具有单个 32 位读/写数据寄存器(CRC_DR)。它用于输入新数据（写访问）并保存以前的 CRC 计算结果（读访问）。当 DMA用作数据传输处理器时，可以极大地减轻 CPU 负荷。本文以 STM32G474 为例，介绍如何通过 DMA 配合 CRC 计算，以供读者参考。

2、原理

2.1. 时间上的可能性

单次 DMA 传输包括两个 AHB 传输阶段，通过 DMA AHB 总线 master 实现：

• 通过内部当前外设/存储器地址寄存器进行寻址，从外设数据寄存器或存储器单元中读取单个数据（字节、半字或字）。

• 通过内部当前外设/存储器地址寄存器进行寻址，向外设数据寄存器或存储器单元中写入单个数据（字节、半字或字）。

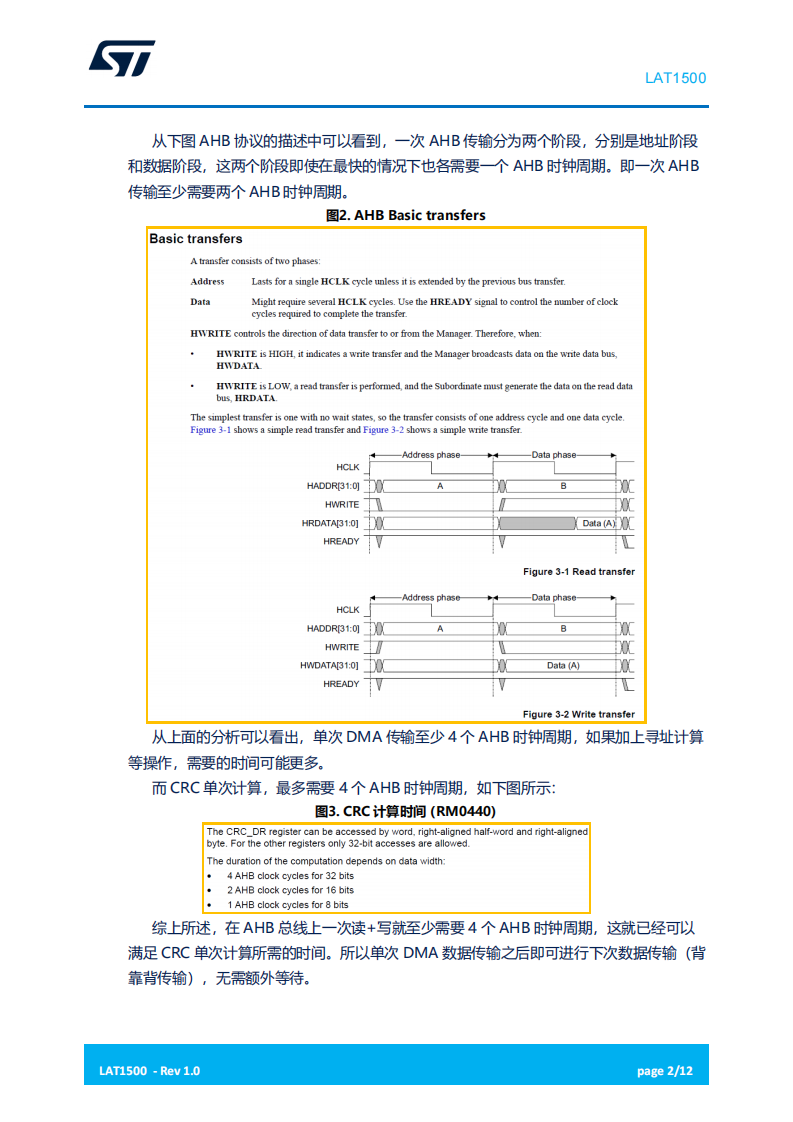

在 AHB 总线上一次读+写就至少需要 4 个 AHB 时钟周期，这就已经可以满足 CRC 单次计算所需的时间。所以单次 DMA 数据传输之后即可进行下次数据传输（背靠背传输），无需额外等待。

3、实现

这里以 NUCLEO-G474RE 为例进行介绍，这里不对基本操作做过多介绍，只介绍与

DMA 和 CRC 相关的配置部分，详细配置可参考附件。

3.1. 创建工程

1. 使用 STM32CubeMX 选择 STM32G474RET6 创建工程。然后选择 CRC 外设，点击"Activated"选项。本例的"Input Data Format"参数配置为"Words"，其他参数保持默认，这里大家在实际应用中可以根据自己需求进行配置，这里 CRC 外设已经配置完毕。
2. 找到 DMA 外设。点击"Add"添加 DMA Request，并选择"MemToMem"模式。配置保持默认即可，Mode 设置为"Normal"。要注意"Dst Memory"不要勾选，因为CRC_DR 寄存器的地址是固定的。这里的"Data Width"配置为 Byte、Half Word 或者Word 都可以，本示例中配置为 Word。
3. 配置 DMA 中断。在"NVIC"里面 Enable "DMA1 channel1 global interrupt"，注意这里与你使用的 DMA 相关，本例中使用的是 DMA1。
4. 然后点击"GENERATE CODE"即可生成代码。

4、小结

本文对通过 DMA 配合 CRC 应用从原理上进行了可行性分析，并且介绍了如何实现这个过程，希望能对读者有所帮助。
