LAT1323 STM32L452 I2C关闭时钟延展功能的使用

问题发生的背景

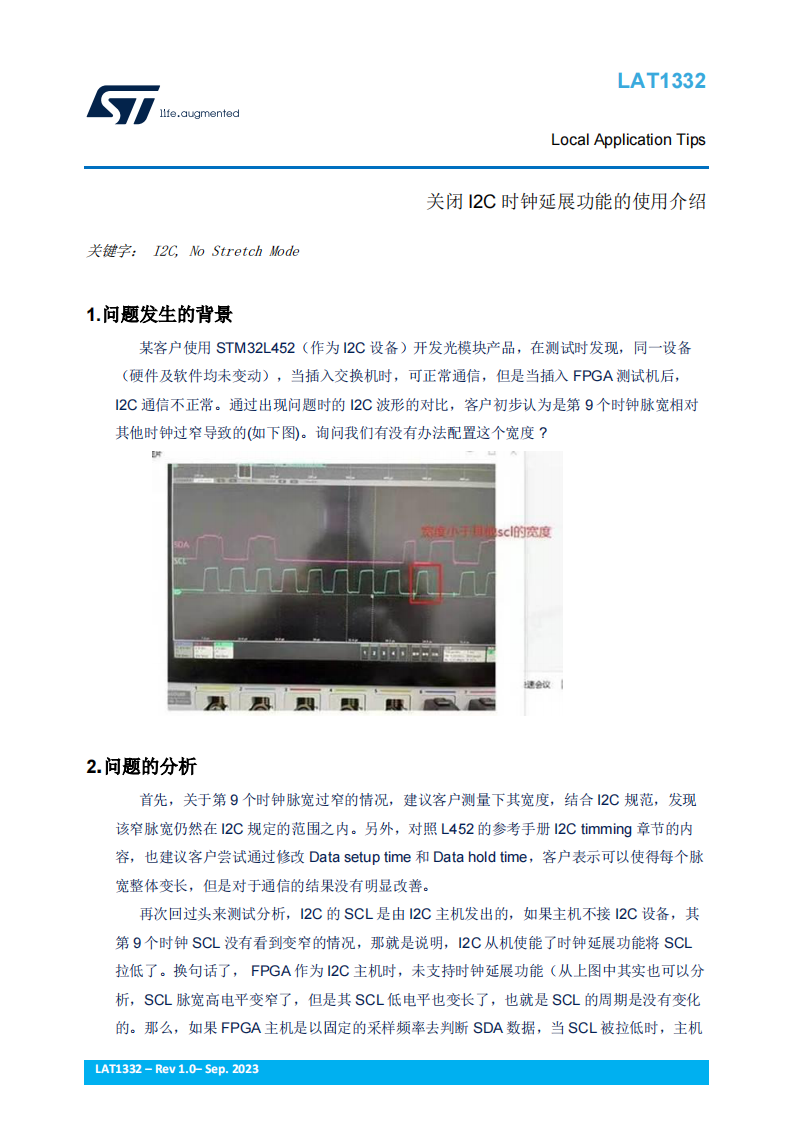

某客户使用 STM32L452（作为 I2C 设备）开发光模块产品，在测试时发现，同一设备（硬件及软件均未变动），当插入交换机时，可正常通信，但是当插入 FPGA 测试机后，I2C 通信不正常。通过出现问题时的 I2C 波形的对比，客户初步认为是第 9 个时钟脉宽相对其他时钟过窄导致的。询问我们有没有办法配置这个宽度 ?

问题的分析

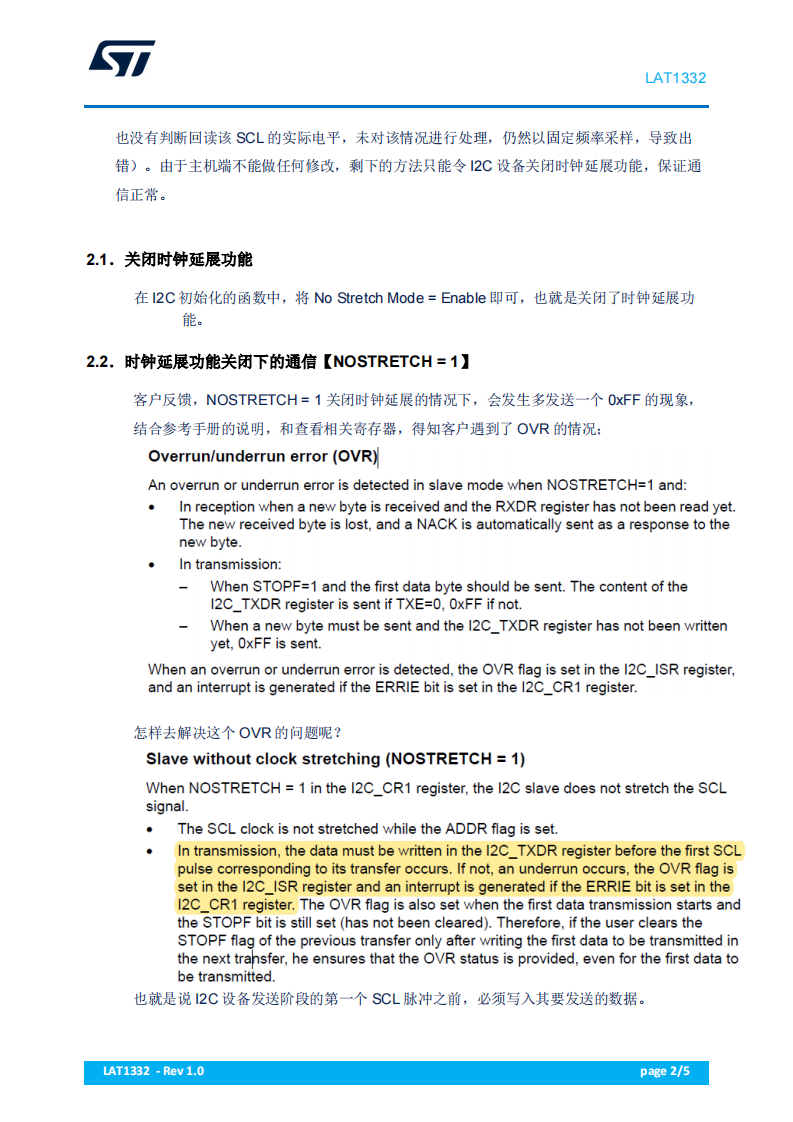

首先，关于第 9 个时钟脉宽过窄的情况，建议客户测量下其宽度，结合 I2C 规范，发现该窄脉宽仍然在 I2C 规定的范围之内。另外，对照 L452 的参考手册 I2C timming 章节的内容，也建议客户尝试通过修改 Data setup time 和 Data hold time，客户表示可以使得每个脉宽整体变长，但是对于通信的结果没有明显改善。

小结

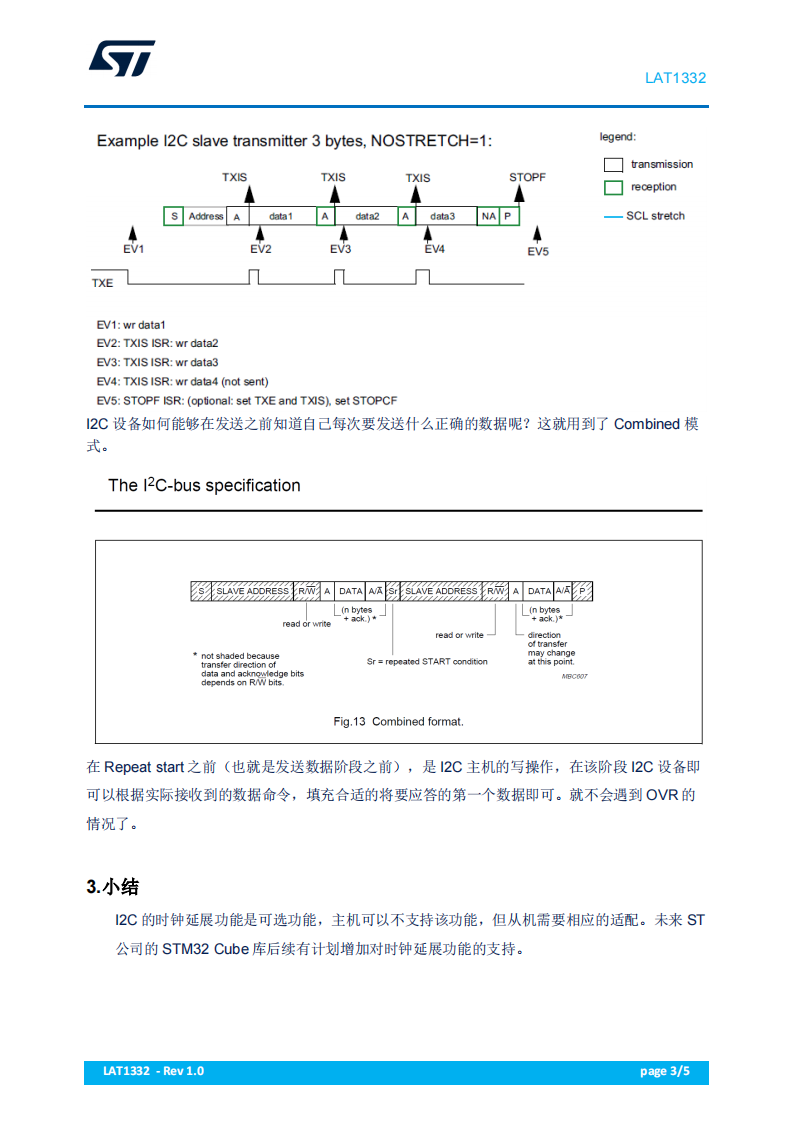

I2C 的时钟延展功能是可选功能，主机可以不支持该功能，但从机需要相应的适配。未来 ST公司的 STM32 Cube 库后续有计划增加对时钟延展功能的支持。
