LAT1305 使用STM32 TT类型IO的注意事项

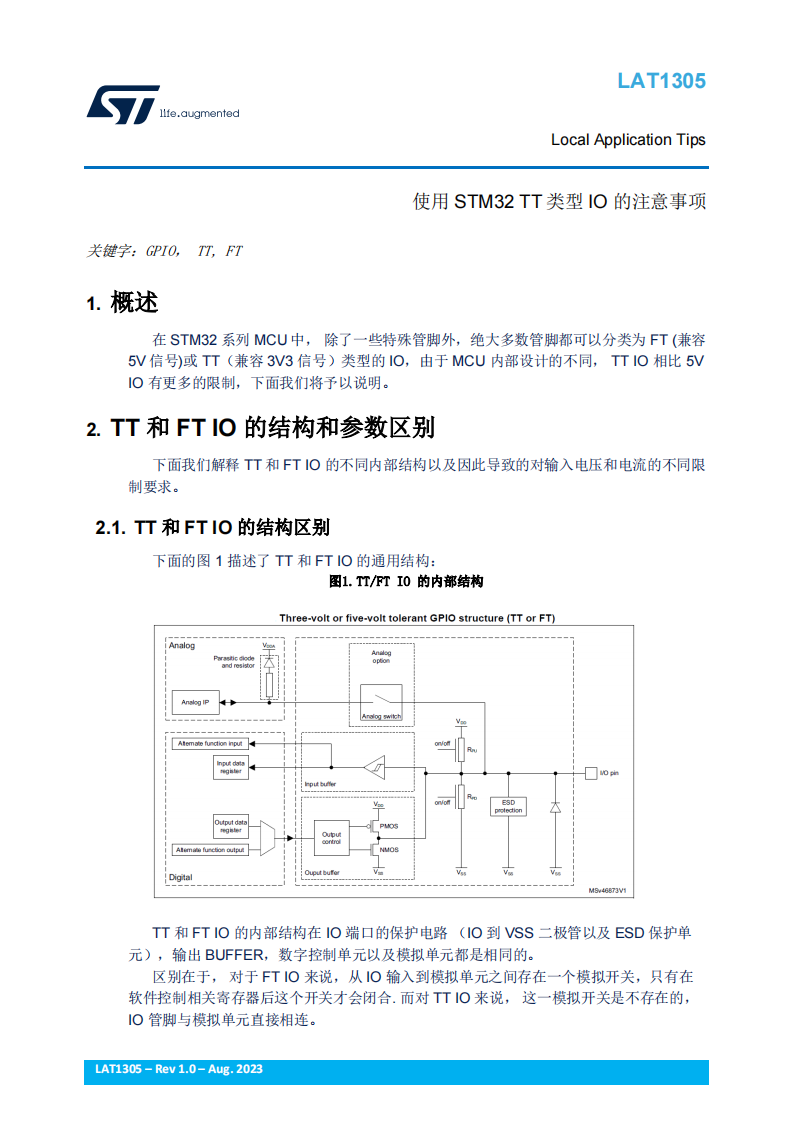

概述

在 STM32 系列 MCU 中， 除了一些特殊管脚外，绝大多数管脚都可以分类为 FT (兼容5V 信号)或 TT（兼容 3V3 信号）类型的 IO，由于 MCU 内部设计的不同， TT IO 相比 5VIO 有更多的限制，下面我们将予以说明。

TT 和 FT IO 的结构和参数区别

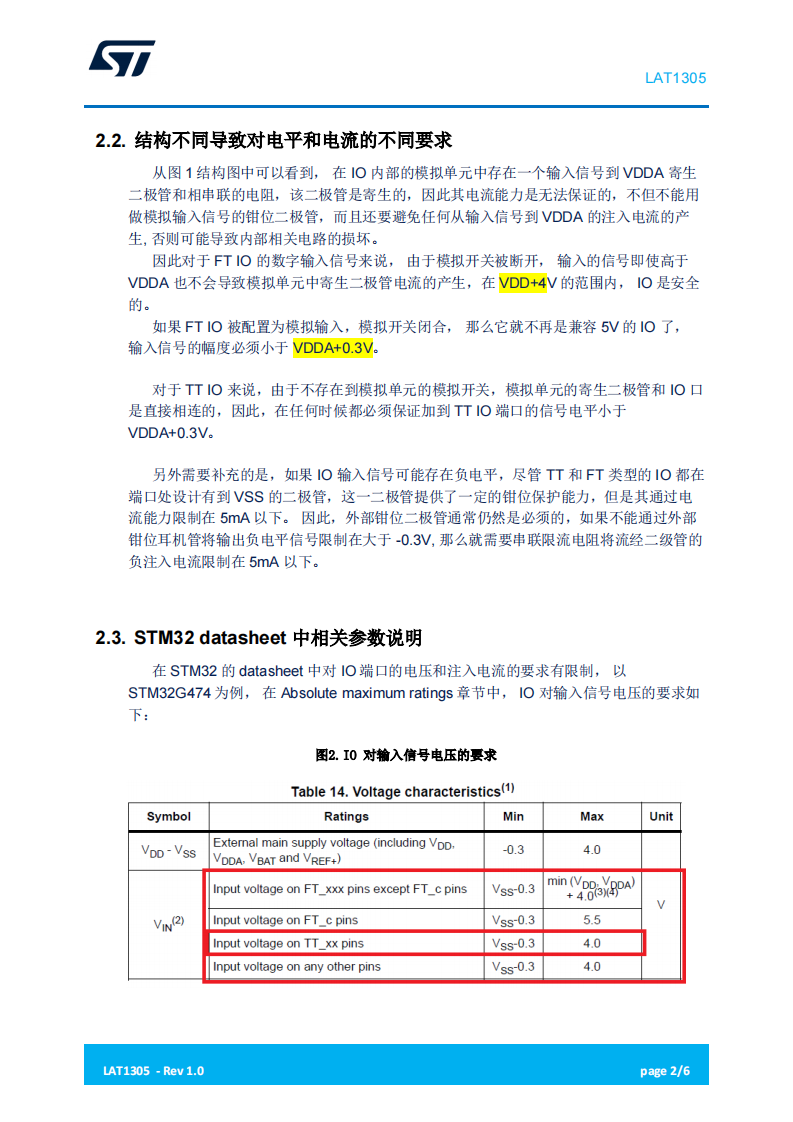

下面我们解释 TT 和 FT IO 的不同内部结构以及因此导致的对输入电压和电流的不同限制要求。

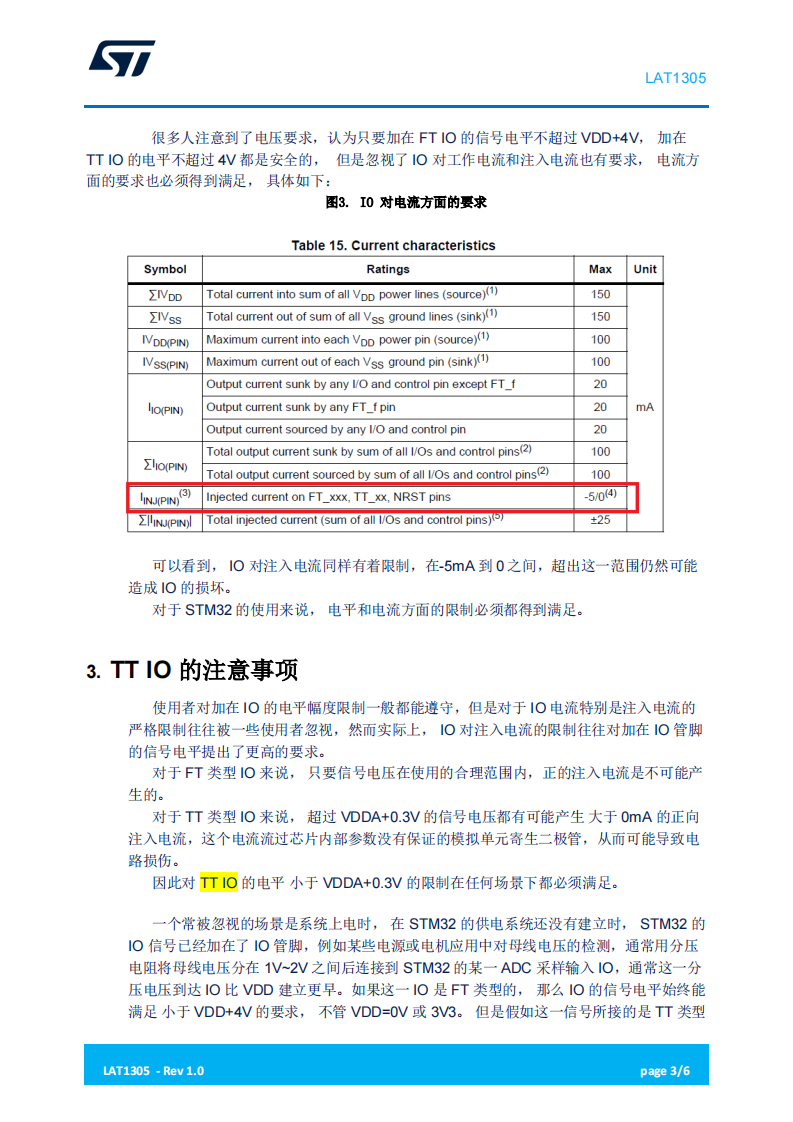

TT IO 的注意事项

使用者对加在 IO 的电平幅度限制一般都能遵守，但是对于 IO 电流特别是注入电流的严格限制往往被一些使用者忽视，然而实际上， IO 对注入电流的限制往往对加在 IO 管脚的信号电平提出了更高的要求。

对于 FT 类型 IO 来说， 只要信号电压在使用的合理范围内，正的注入电流是不可能产生的。

对于 TT 类型 IO 来说， 超过 VDDA+0.3V 的信号电压都有可能产生 大于 0mA 的正向注入电流，这个电流流过芯片内部参数没有保证的模拟单元寄生二极管，从而可能导致电路损伤。

因此对 TT IO 的电平 小于 VDDA+0.3V 的限制在任何场景下都必须满足。

小结

在 IO 管脚的使用中， 电平限制和电流包括注入电流的限制必须同时得到满足。TT IO 由于内部结构的原因，更容易产生正的注入电流而给 IO 带来损坏。注入电流的限制给 IO 端口的信号电平带来了更严格的要求。

在使用中， 必须考虑信号电平的时序，确保在任何场景下 TT IO 的信号电平满足小于VDDA+0.3V 的要求, 必要时可以通过钳位电路来达到这一目的。
