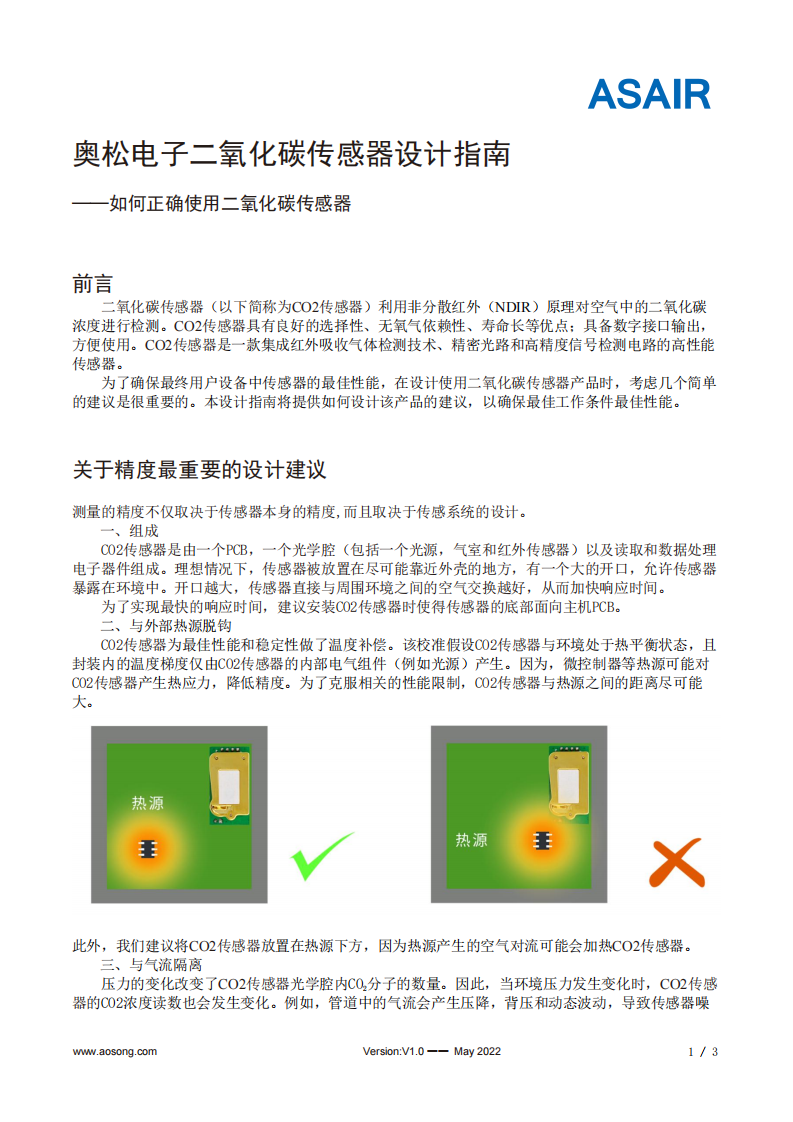

奥松二氧化碳传感器设计指南

关于精度最重要的设计建议

测量的精度不仅取决于传感器本身的精度,而且取决于传感系统的设计。

一、组成

CO2传感器是由一个PCB，一个光学腔（包括一个光源，气室和红外传感器）以及读取和数据处理电子器件组成。理想情况下，传感器被放置在尽可能靠近外壳的地方，有一个大的开口，允许传感器暴露在环境中。开口越大，传感器直接与周围环境之间的空气交换越好，从而加快响应时间。

为了实现最快的响应时间，建议安装CO2传感器时使得传感器的底部面向主机PCB。

二、与外部热源脱钩

CO2传感器为最佳性能和稳定性做了温度补偿。该校准假设CO2传感器与环境处于热平衡状态，且封装内的温度梯度仅由CO2传感器的内部电气组件（例如光源）产生。因为，微控制器等热源可能对CO2传感器产生热应力，降低精度。为了克服相关的性能限制，CO2传感器与热源之间的距离尽可能大。
