传统小功率 PFC 设计长期面临三大核心痛点：一是需外置乘法器才能实现高功率因数，外围电路复杂、BOM 成本居高不下；二是硬开关工作模式导致开关损耗大，轻载工况效率低下且 EMI 性能难以达标；三是谐波失真优化不足，电流波形畸变率高，无法满足合规要求，同时保护机制不完善易引发系统故障。作为适配器、LED 驱动供电的核心组件，PFC 控制器的功率因数、转换效率与谐波抑制能力直接决定终端产品的能效与合规性。作为矽力杰核心合作代理商，佰祥电子本期为您深度解析 SY5072B 芯片。
一、原生集成：一体化架构设计，适配适配器与 LED 驱动场景需求

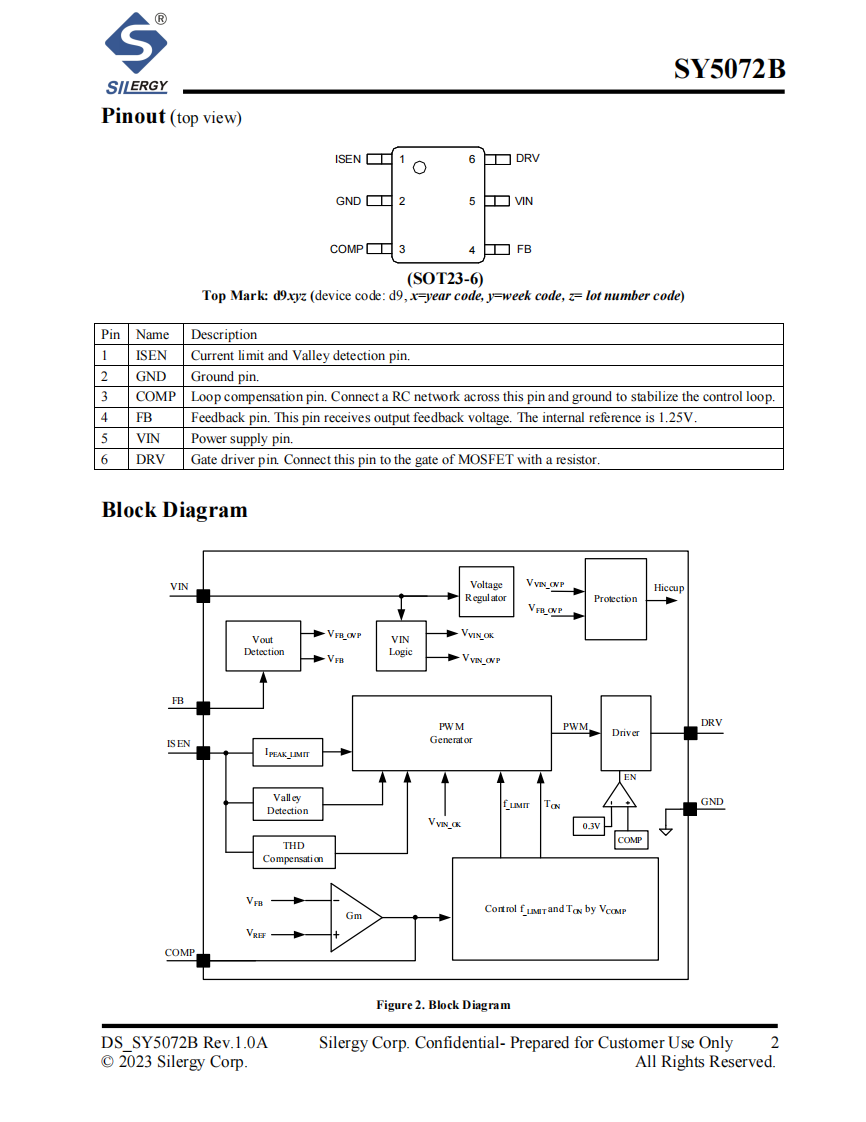

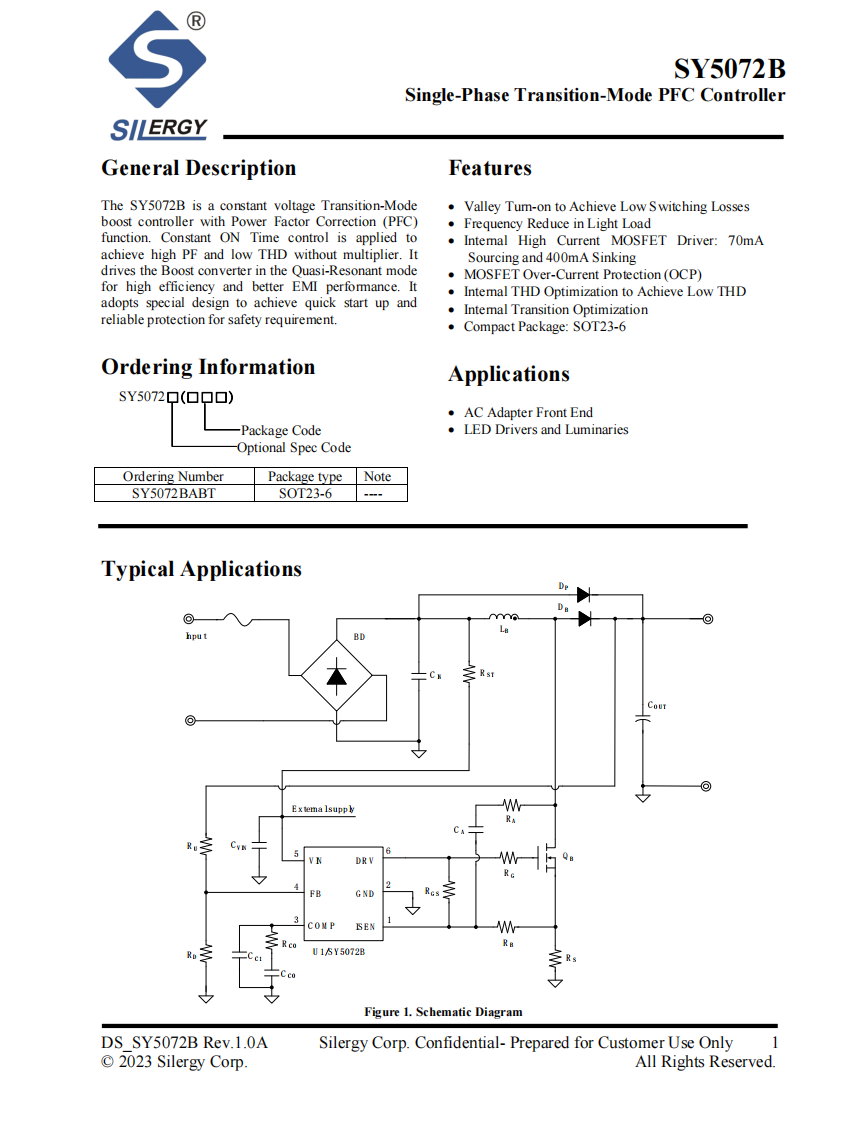

SY5072B 并非简单的升压控制与功率校正的组合拼接，而是立足于 AC 适配器前端、LED 照明全场景需求的一体化原生架构设计。芯片原生集成恒导通时间控制模块、准谐振谷值开通模块、THD 优化补偿模块、轻载降频与 burst 模式模块、逐周期过流保护模块、输出过压保护模块、过温保护模块、高压 MOS 驱动模块。在 SOT23-6 封装内实现了高功率因数、低谐波、高效率、高可靠性的四重平衡，完美适配 AC 适配器前端、LED 驱动与照明设备的一站式 PFC 解决方案。
二、五大核心技术亮点，破解 PFC 设计痛点

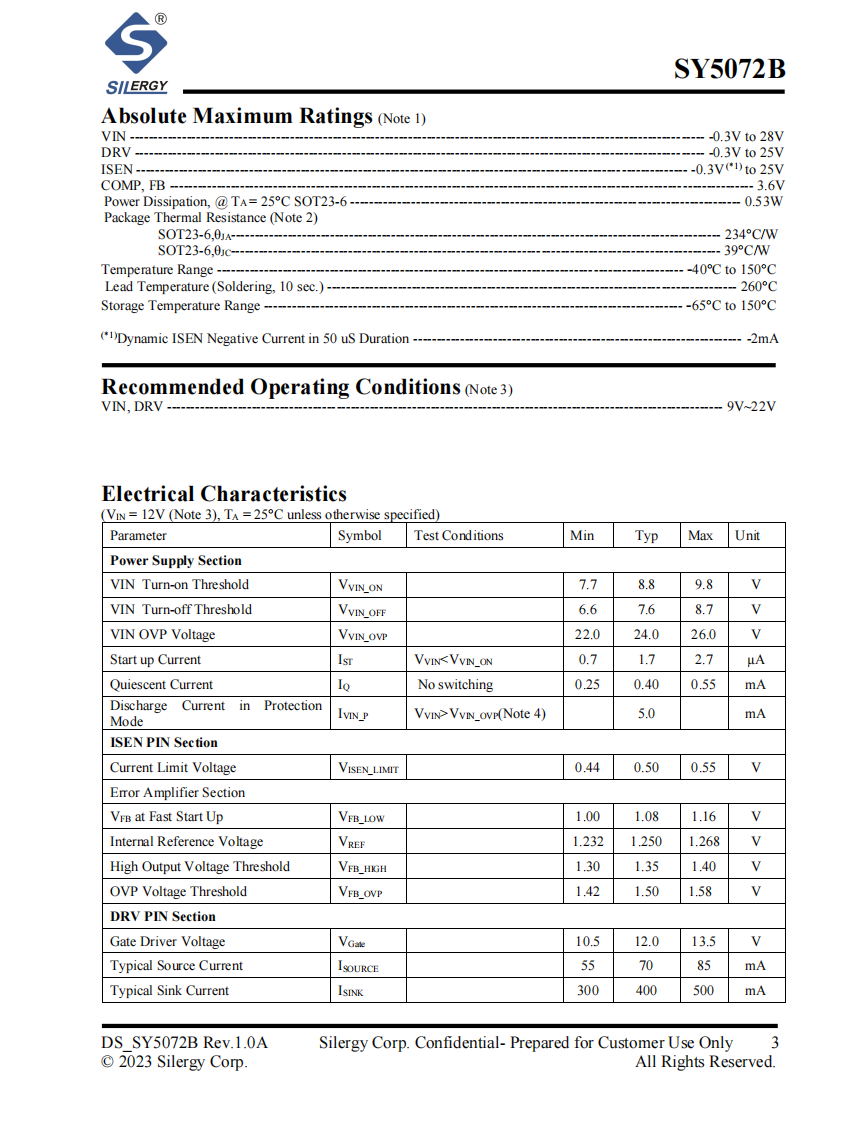

SY5072B 采用 SOT23-6 紧凑封装，供电电压范围 9V~22V，内置 70mA 源电流 / 400mA 灌电流驱动能力，开关频率范围 33kHz~400kHz，工作于过渡模式，集成全维度硬件保护功能，专为小功率 PFC 应用打造。
准谐振谷值开通，低损耗 + 优 EMI
工作在准谐振模式，功率 MOSFET 在电压谷值开通，从根源降低开关损耗
ISEN 引脚搭配 RC 网络实现谷值检测，推荐使用 1kΩ 电阻与 10pF 电容
优化开关动作波形，有效提升系统 EMI 性能，满足电磁兼容设计要求
恒导通时间控制，无乘法器高 PF 低 THD
采用恒导通时间控制方案，无需线电压采样网络即可实现近似单位功率因数
内置 THD 优化补偿电路，可通过外部 RB 电阻调节补偿电流，实现最优谐波失真
内部优化线路与负载过渡特性，工况切换时系统响应更平稳
轻载智能节能，超低待机损耗
轻载时自动降低开关频率，从 400kHz 线性降至 33kHz，大幅减少开关损耗
COMP 引脚电压低于 300mV 时进入 burst 模式，进一步降低待机功耗
芯片启动电流典型值仅 1.7μA，启动阶段功耗控制到极低水平
大电流内置驱动，快速开关更稳定
内置栅极驱动电路，峰值源电流典型值 70mA，峰值灌电流典型值 400mA
栅极驱动电压范围 10.5V~13.5V，快速驱动功率 MOSFET，提升开关速度
导通时间可控，最小导通时间 0.5μs，最大导通时间 23μs，适配不同功率场景
全维度硬件保护，系统运行更安全
逐周期过流保护，ISEN 引脚限流电压典型值 0.5V，精准限制 MOSFET 峰值电流
输出过压保护，FB 引脚 OVP 阈值典型值 1.5V，异常时拉低 VCC 至 UVLO 后自动重启
内置 155℃过温保护，芯片结温超标时自动关断驱动，保障系统安全
三、产品核心价值与定位
总体而言，SY5072B 绝非一款简单的 “PFC 控制器”，而是矽力杰针对 AC 适配器前端、LED 驱动场景，在高 PF、低 THD、高效率、小型化、高可靠五大核心需求上做出的精准工程取舍，充分体现了矽力杰在电源管理芯片领域的深厚技术底蕴。
该芯片原生适配 AC 适配器前端、LED 驱动器及照明设备等小功率 PFC 应用场景。作为矽力杰的核心合作代理商，佰祥电子不仅提供原装正品的 SY5072B 全系列芯片，更将持续结合客户的实际产品应用场景，提供从器件选型、原理图评审、PCB Layout 指导到系统级 Debug 的全方位技术支持，助力您的电源产品在适配器、LED 照明领域实现更高效、更可靠的落地。
随着全球能效标准持续升级，小功率 PFC 方案正朝着高集成、高效率、低谐波方向快速发展，SY5072B 凭借原生一体化架构与核心技术优势，成为小功率 PFC 前端设计的优选核心器件。
