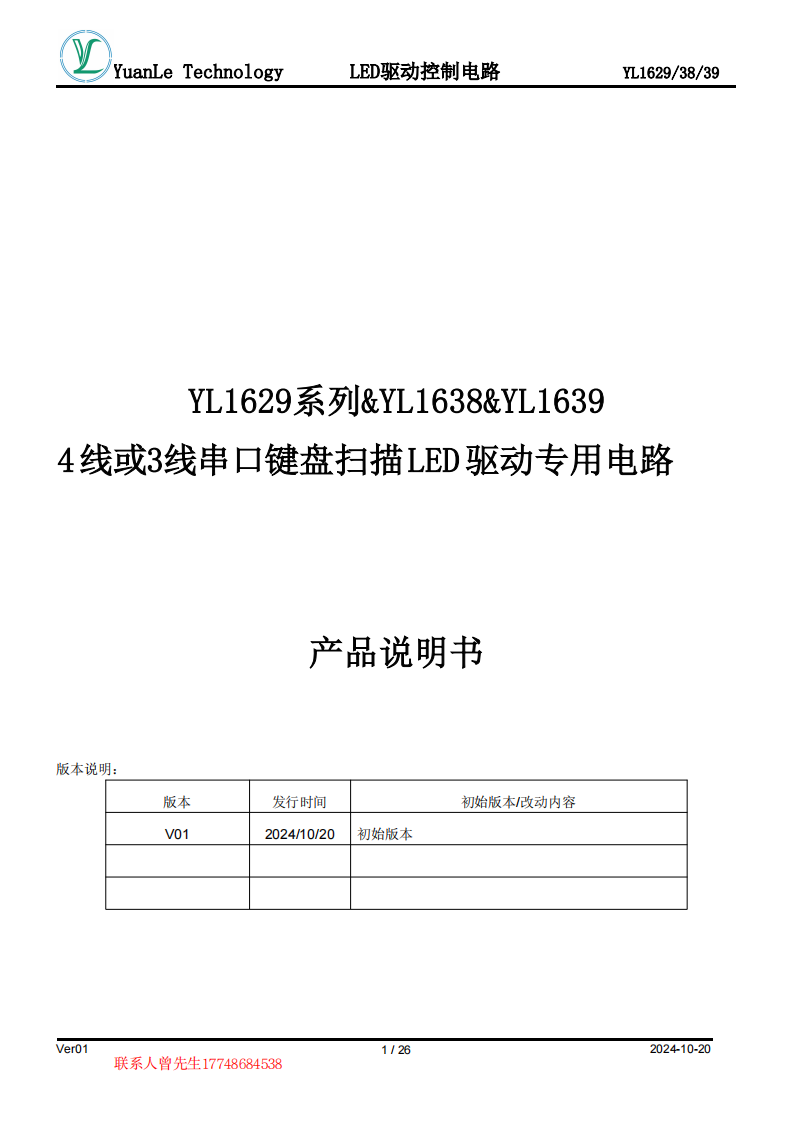

YL1629系列&YL1638&YL1639 4线或3线串口键盘扫描LED驱动专用电路

10小时前作者：eefocus_3830910

101

加入交流群

扫码加入
获取工程师必备礼包
参与热点资讯讨论

3.11 MB

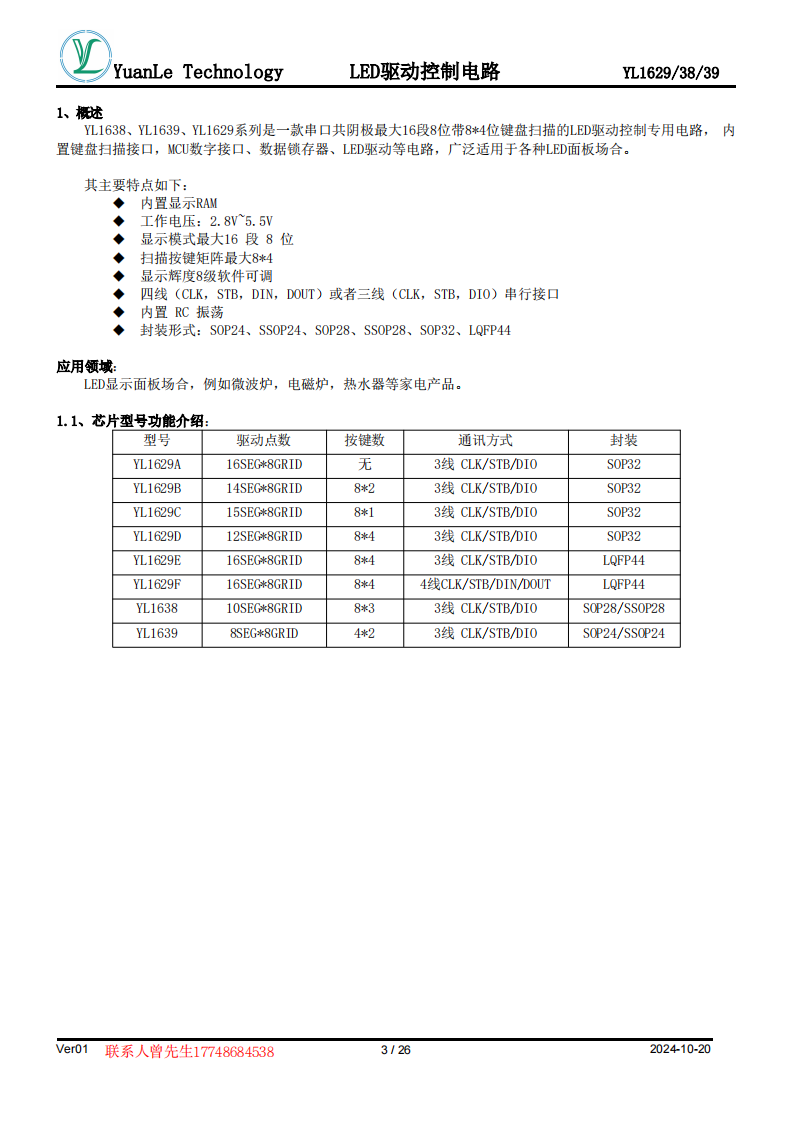

1、概述

YL1638、YL1639、YL1629系列是一款串口共阴极最大16段8位带8*4位键盘扫描的LED驱动控制专用电路，内置键盘扫描接口，MCU数字接口、数据锁存器、LED驱动等电路，广泛适用于各种LED面板场合。

其主要特点如下：

 内置显示RAM

 工作电压：2.8V~5.5V

 显示模式最大16 段8 位

 扫描按键矩阵最大8*4

 显示辉度8级软件可调

 四线（CLK，STB，DIN，DOUT）或者三线（CLK，STB，DIO）串行接口

 内置RC 振荡

 封装形式：SOP24、SSOP24、SOP28、SSOP28、SOP32、LQFP44

应用领域：

LED显示面板场合，例如微波炉，电磁炉，热水器等家电产品。
