一 概述

型号：FZH175
厂商：深圳市方中禾科技有限公司（Premier Chip Limited）

FZH175是通用的LCD 显示驱动电路，可用于由微处理器控制的无线电接收 设备的频率显示或其它显示应用，可直接驱动最多达156 段的LCD.

二 特性说明

• 在串行数据控制下支持 1/3 占空比，1/2 或 1/3 偏置 LCD 驱动，最多能 驱动 156 段。
• 串行数据和系统控制器通信时输入输出支持 CCB 格式。
• 基于备份功能以及所有输入端口屏蔽的节能模式串行数据控制。
• 高通用性即数据可直接显示无须经过译码。
• NIH 可使显示关闭。
• LCD 驱动偏置电压可由内部提供也可由外部提供。
• 工作电压：4.5V ~ 6V（工业级宽压设计）
• 封装形式：LQFP64（14×14 或 10×10）

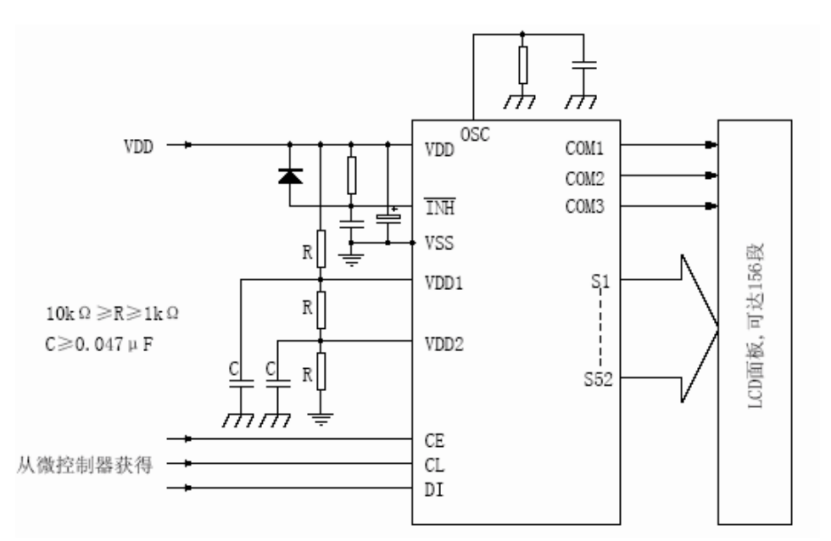

三  典型应用电路

四  设计注意事项

1. 上电初始化：电源开启时内部数据未定义，需通过INH引脚延时（t1=RC）避免乱码。
2. 节能模式：BU=1时关闭振荡器，功耗降至5μA（典型值）。
3. 抗干扰：VDD1/VDD2对地外接电容可提升大尺寸LCD的驱动稳定性。

应用场景：工业仪表、车载设备、医疗仪器等需高可靠性显示的领域。
