深圳市方中禾科技-LCD驱动芯片-FZH1625产品技术手册

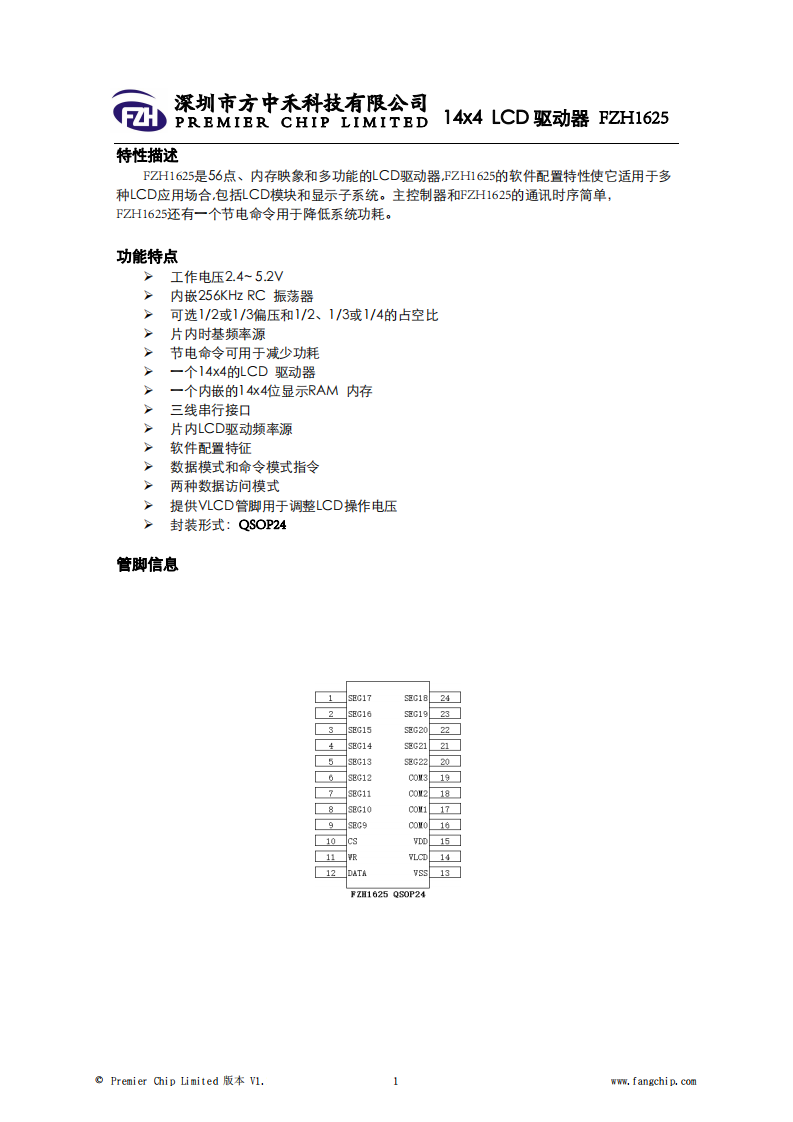

特性描述

型号：FZH1625
厂商：深圳市方中禾科技有限公司（Premier Chip Limited）

FZH1625是56点、内存映象和多功能的LCD驱动器,FZH1625的软件配置特性使它适用于多种LCD应用场合,包括LCD模块和显示子系统。主控制器和FZH1625的通讯时序简单，FZH1625还有一个节电命令用于降低系统功耗。

功能特点 Ø

工作电压2.4~ 5.2V

内嵌256KHz RC 振荡器

可选1/2或1/3偏压和1/2、1/3或1/4的占空比

片内时基频率源

节电命令可用于减少功耗

一个14x4的LCD 驱动器

一个内嵌的14x4位显示RAM 内存

三线串行接口

片内LCD驱动频率源

软件配置特征

数据模式和命令模式指令

两种数据访问模式

提供VLCD管脚用于调整LCD操作电压

封装形式：QSOP24（紧凑型，适合空间受限设计）

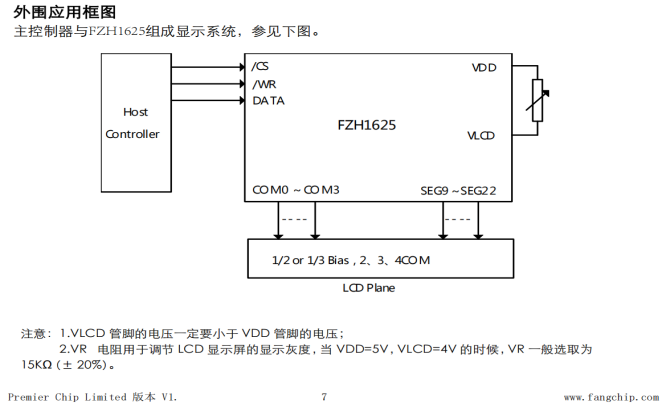

三 典型应用电路

此芯片适用于小型低功耗设备（如便携仪表、简单显示模块），以极简外围电路实现LCD驱动。
