深圳市方中禾科技-LCD驱动芯片-FZH1691产品技术手册

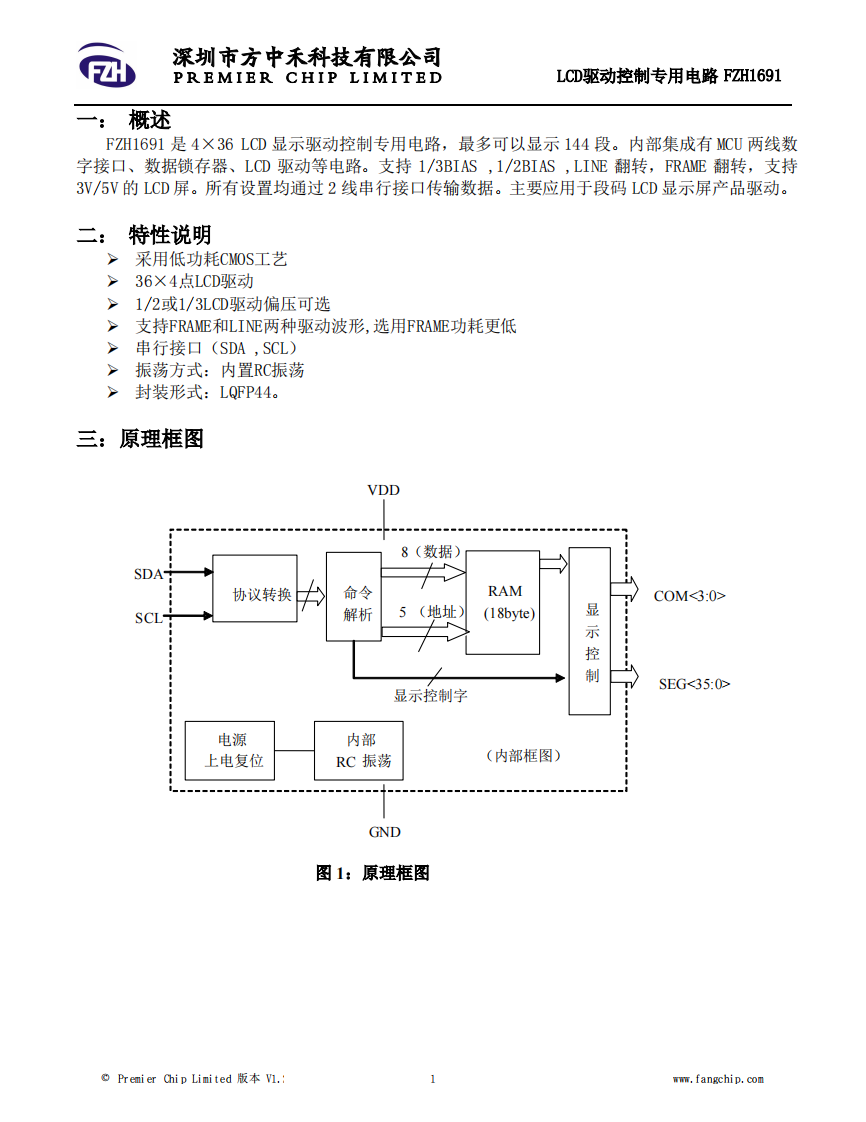

一  概述

型号：FZH1691
厂商：深圳市方中禾科技有限公司（Premier Chip Limited）

FZH1691 是4×36 LCD 显示驱动控制专用电路，最多可以显示144 段。内部集成有MCU两线数 字接口、数据锁存器、LCD 驱动等电路。支持1/3BIAS ,1/2BIAS ,LINE翻转，FRAME 翻转，支持 3V/5V 的LCD 屏。所有设置均通过2线串行接口传输数据。主要应用于段码LCD显示屏产品驱动。

二 特性说明

Ø 采用低功耗CMOS工艺

Ø 36×4点LCD驱动

Ø 1/2或1/3LCD驱动偏压可选

Ø 支持FRAME和LINE两种驱动波形,选用FRAME功耗更低

Ø 串行接口（SDA ,SCL）

Ø 振荡方式：内置RC振荡

Ø封装形式：LQFP44。

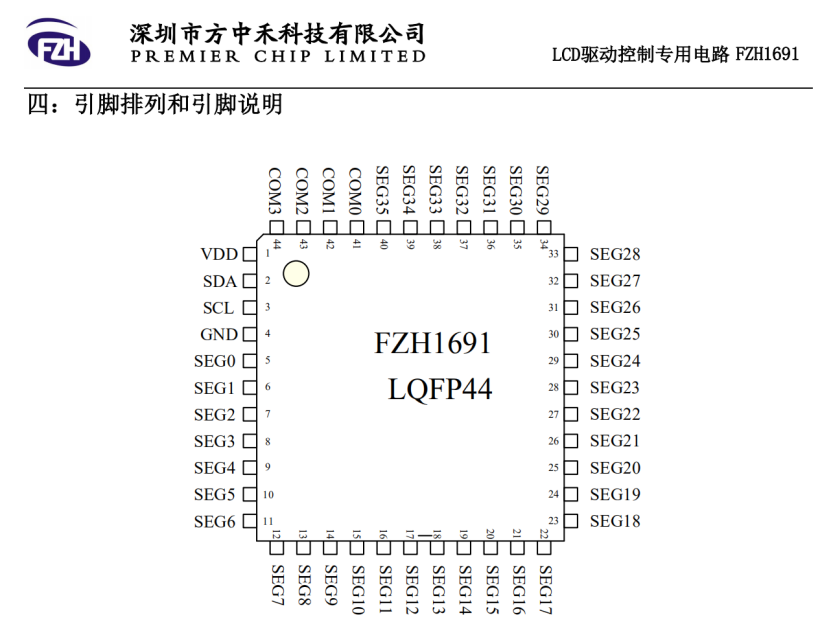

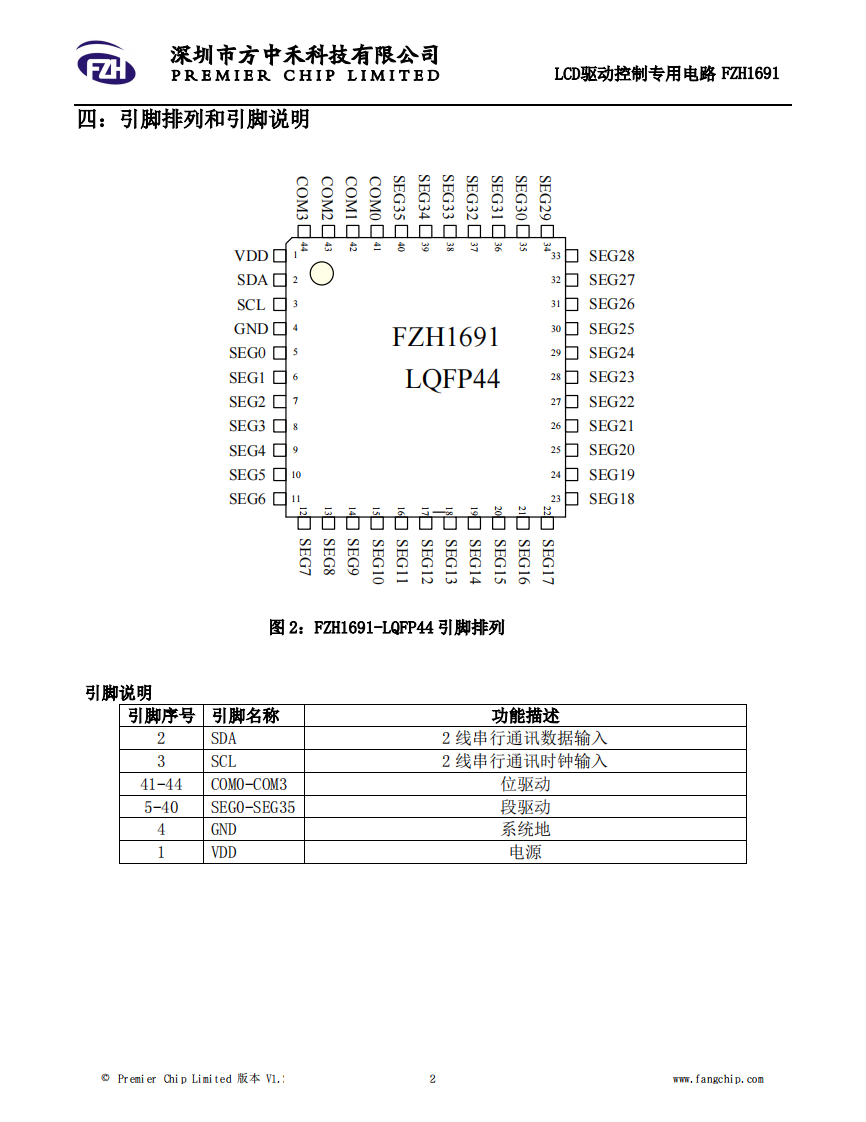

三 引脚排列

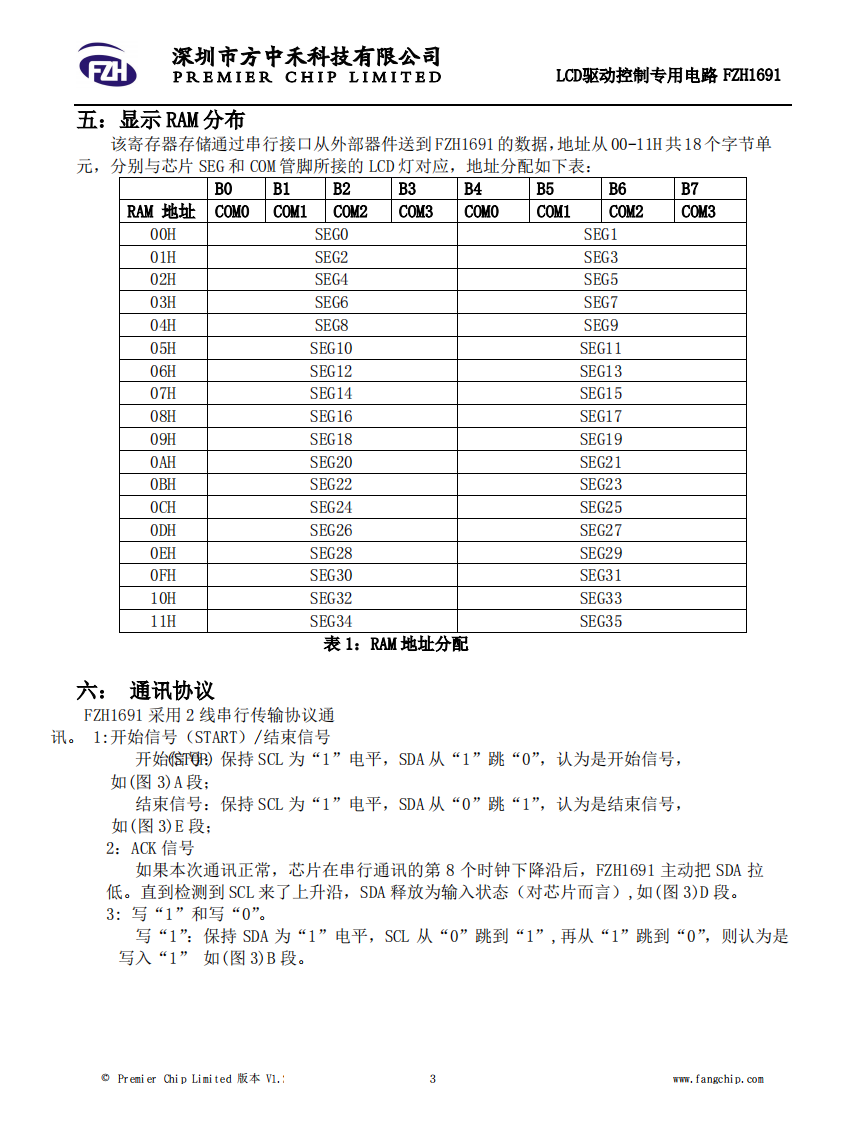

四 应用领域：主要应用于需要驱动段码式 LCD 显示屏的产品，例如：

家电控制面板 (空调、洗衣机、微波炉等)

工业仪表显示

医疗设备显示

消费电子产品显示
