深圳市方中禾科技-LCD驱动芯片-FZH1696产品技术手册

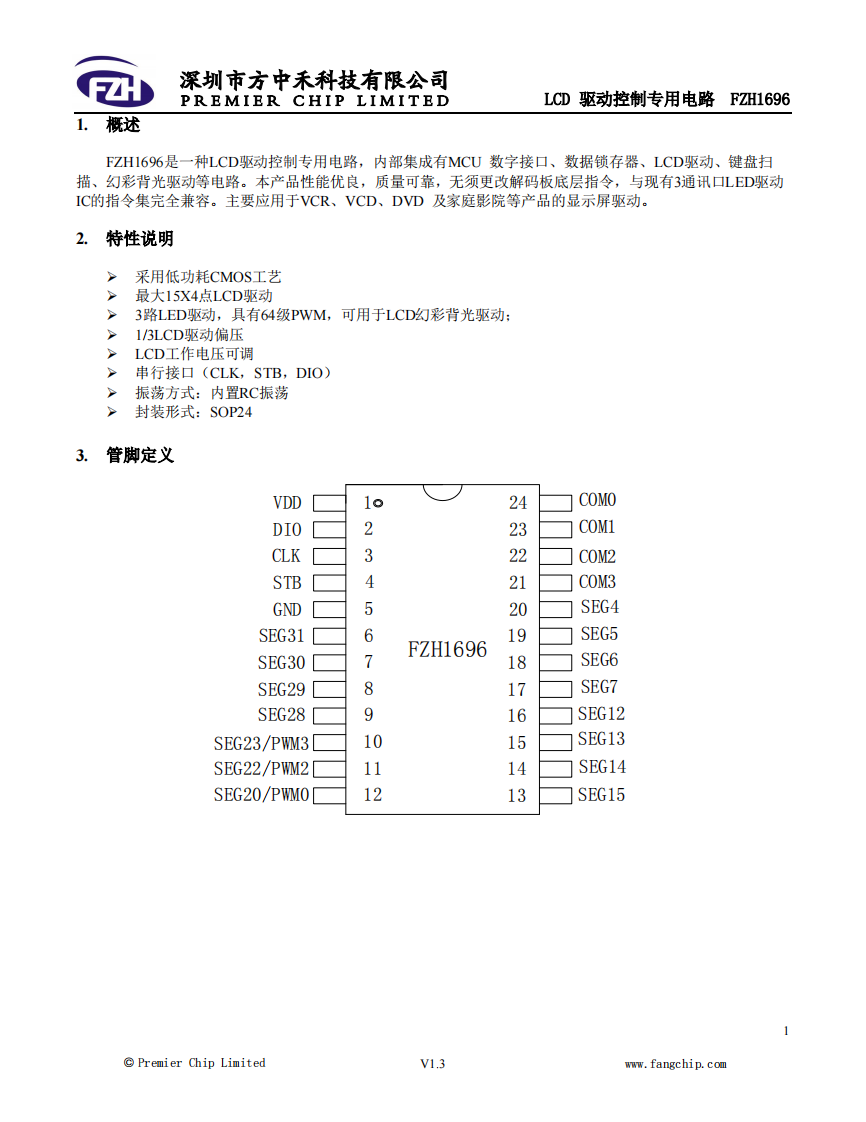

1. 概述

型号：FZH1696
厂商：深圳市方中禾科技有限公司（Premier Chip Limited）

FZH1696是一种LCD驱动控制专用电路，内部集成有MCU 数字接口、数据锁存器、LCD驱动、键盘扫 描、幻彩背光驱动等电路。本产品性能优良，质量可靠，无须更改解码板底层指令，与现有3通讯口LED驱动 IC的指令集完全兼容。主要应用于VCR、VCD、DVD 及家庭影院等产品的显示屏驱动。

2. 特性说明

采用低功耗CMOS工艺

最大15X4点LCD驱动

3路LED驱动，具有64级PWM，可用于LCD幻彩背光驱动；

1/3LCD驱动偏压

LCD工作电压可调

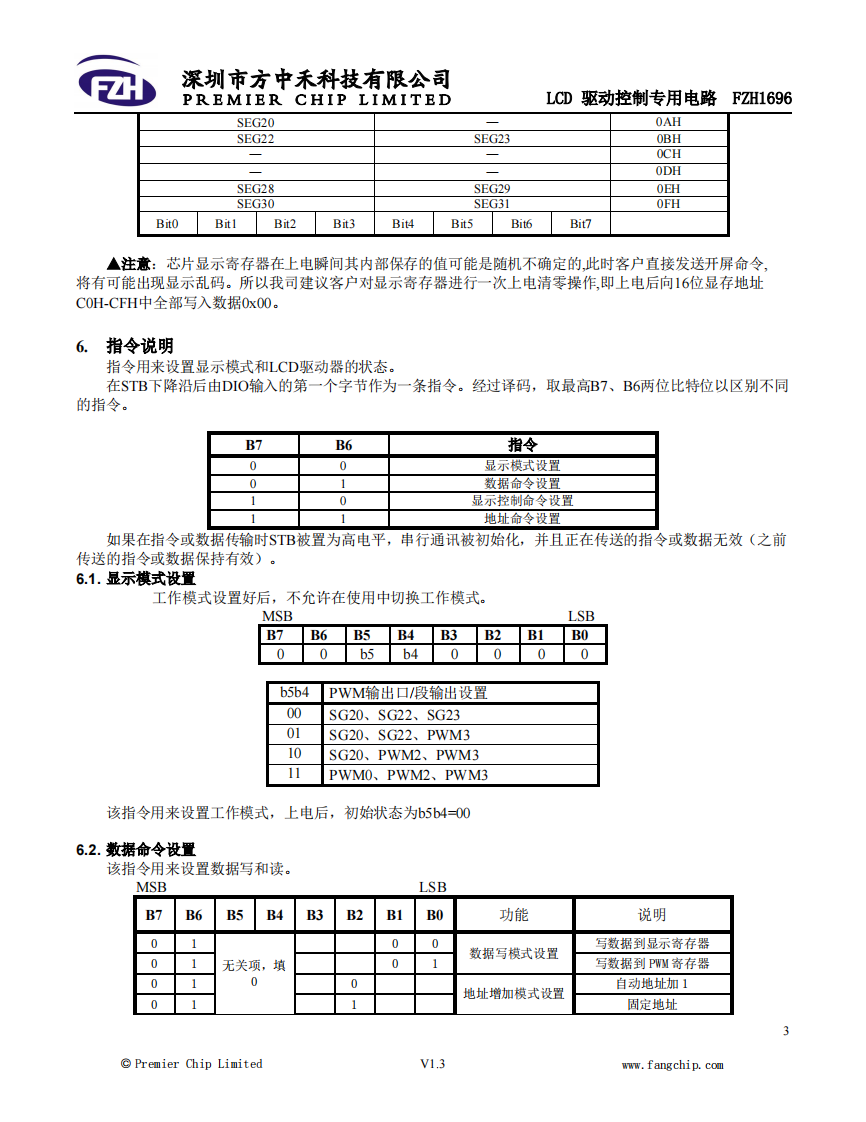

串行接口（CLK，STB，DIO）

振荡方式：内置RC振荡

封装形式：SOP24

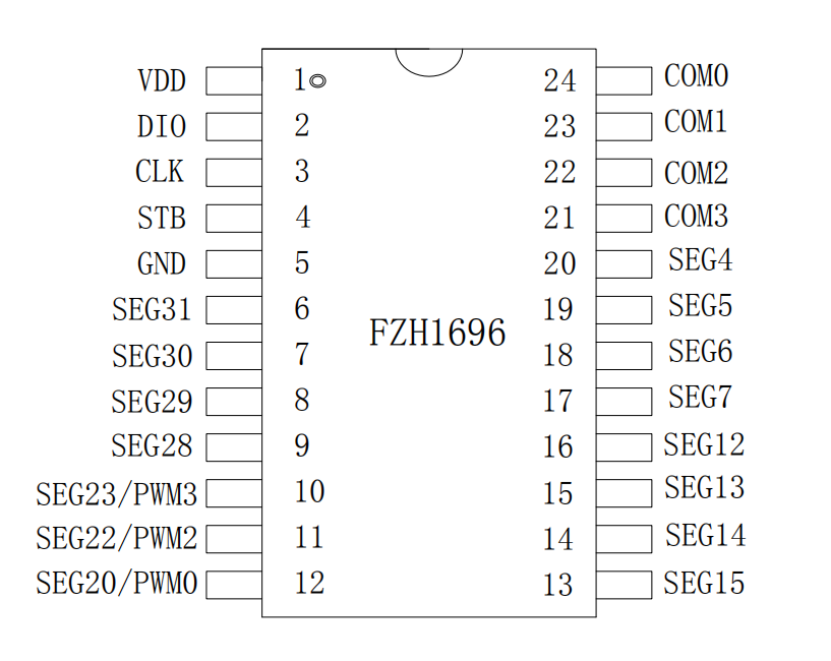

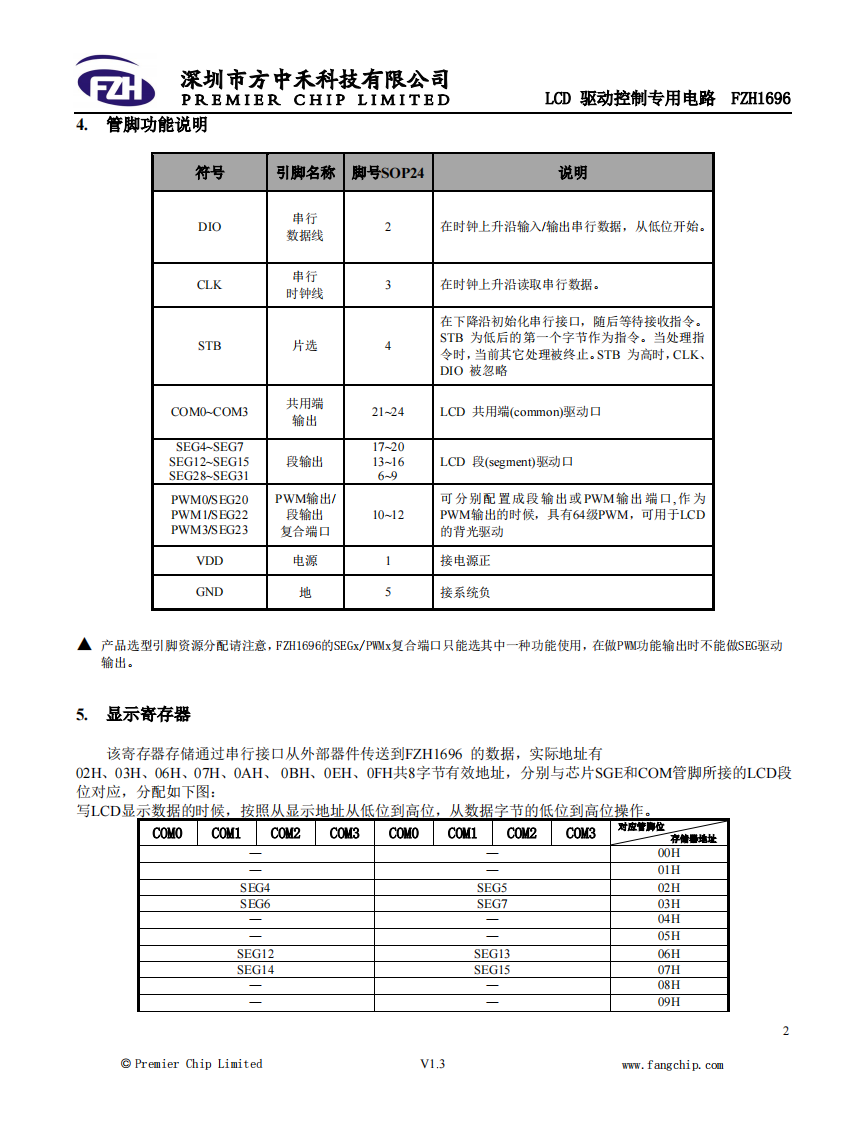

3. 管脚定义

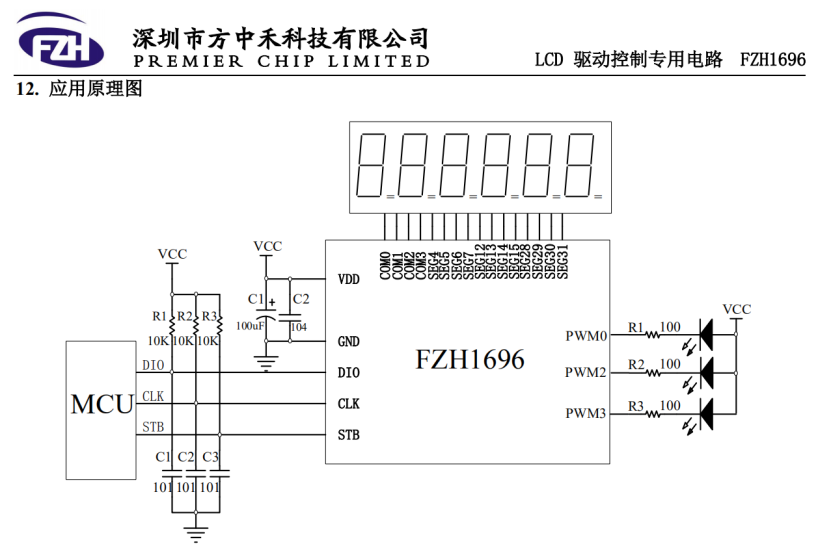

4. 典型应用电路

FZH1696 是一款高度集成的显示控制芯片，背光PWM驱动和键盘扫描能力使其在影音设备中优势显著。
