深圳市方中禾科技-LCD驱动芯片-FZH1692产品技术手册

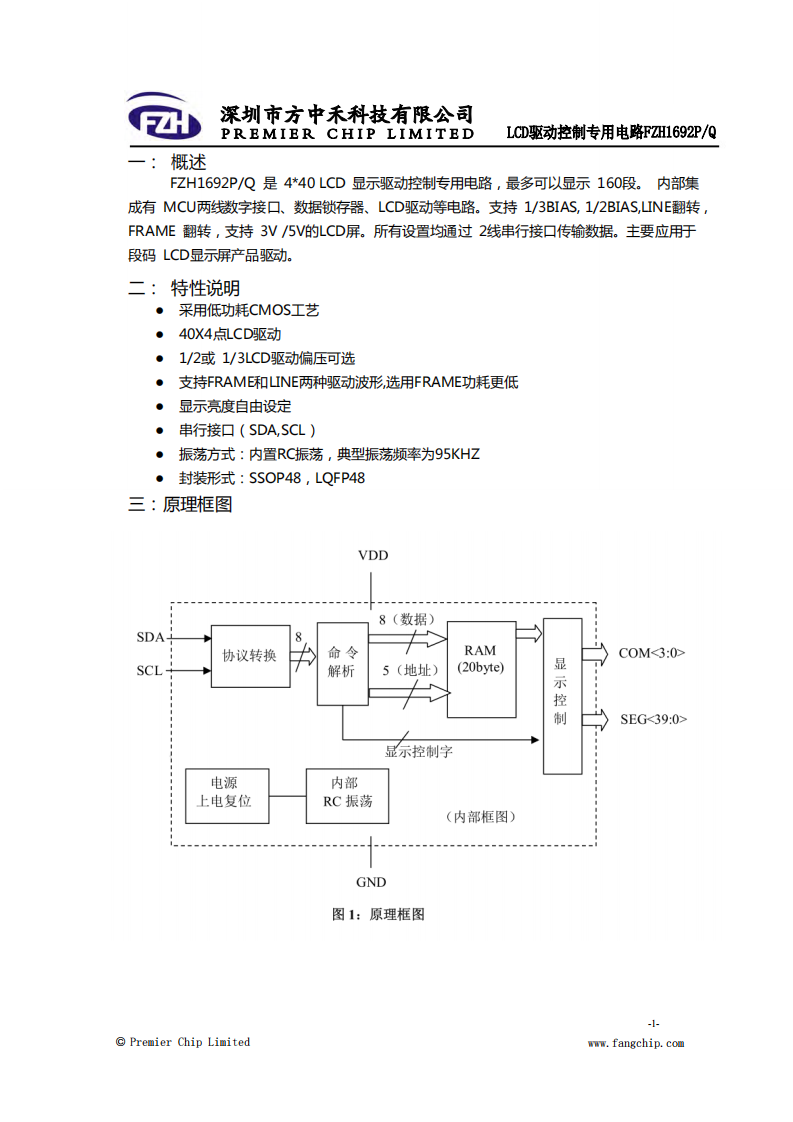

一： 概述

型号：FZH1692
厂商：深圳市方中禾科技有限公司（Premier Chip Limited）

FZH1692P/Q 是 4*40 LCD 显示驱动控制专用电路，最多可以显示 160段。 内部集

成有 MCU两线数字接口、数据锁存器、LCD驱动等电路。支持 1/3BIAS,1/2BIAS,LINE翻转， FRAME 翻转，支持 3V /5V的LCD屏。所有设置均通过 2线串行接口传输数据。主要应用于段码 LCD显示屏产品驱动。

二： 特性说明

采用低功耗CMOS工艺

40X4点LCD驱动

1/2或 1/3LCD驱动偏压可选

支持FRAME和LINE两种驱动波形,选用FRAME功耗更低

显示亮度自由设定

串行接口（SDA,SCL）

振荡方式：内置RC振荡，典型振荡频率为95KHZ

封装形式：SSOP48，LQFP48

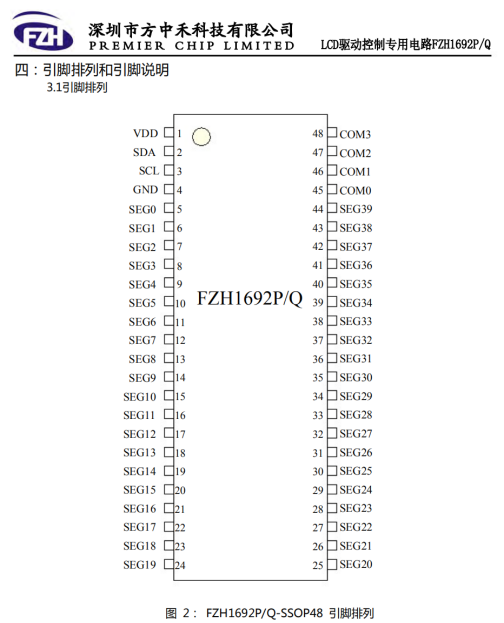

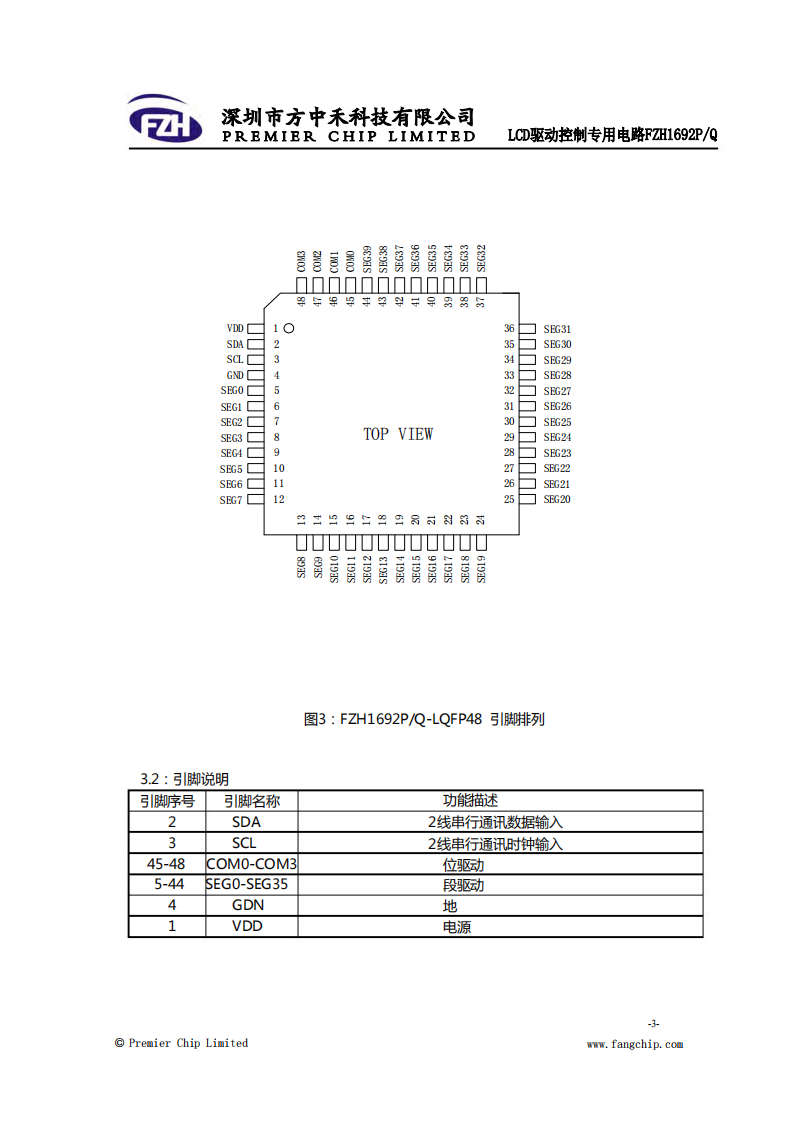

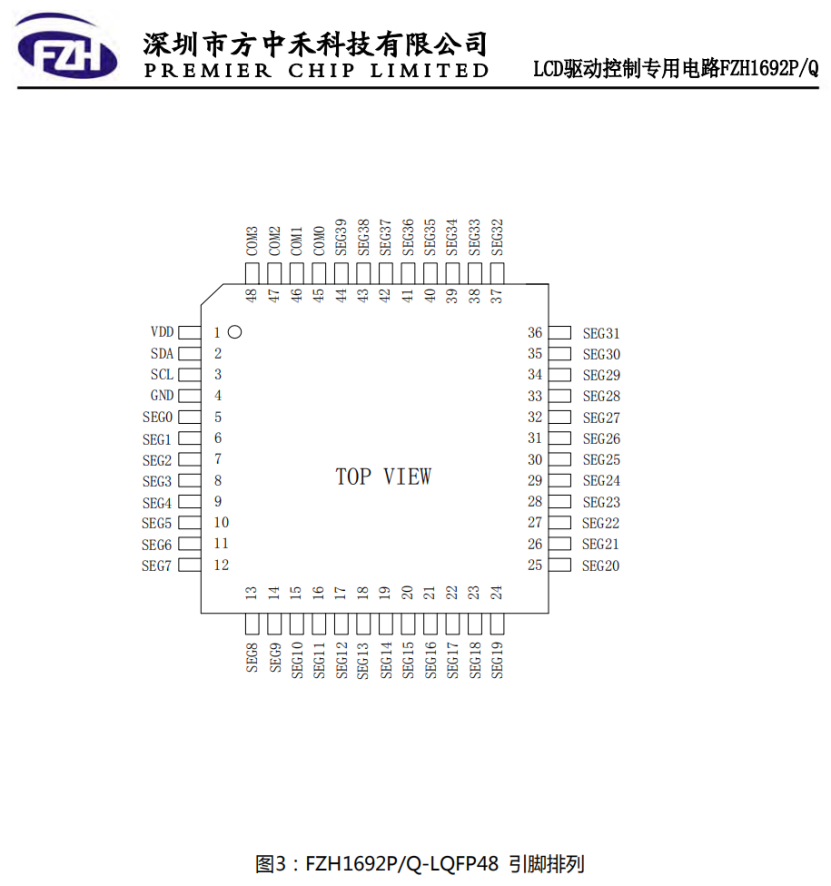

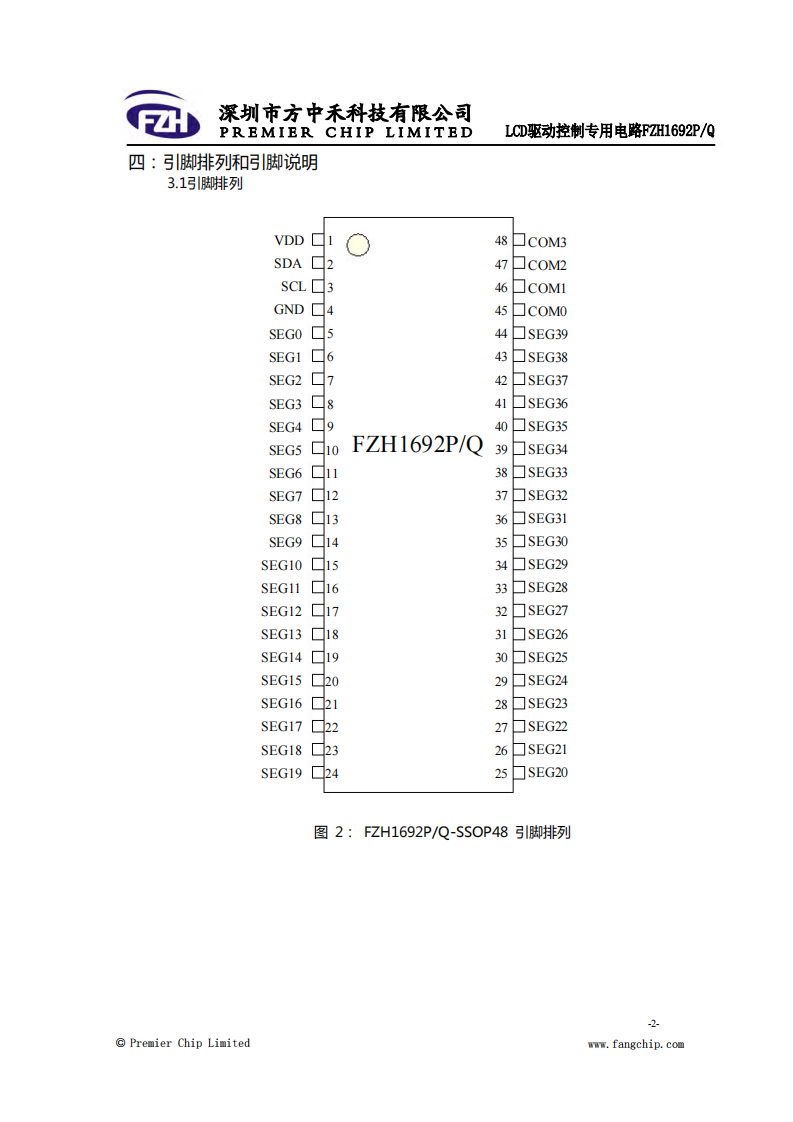

三：引脚排列

四：应用领域： 主要应用于需要驱动较大规模段码式 LCD 显示屏的产品，例如：

更复杂的家电控制面板 (冰箱、高级空调、烤箱等)

工业仪表显示 (更多参数显示)

医疗设备显示

消费电子产品显示 (如带更多图标的设备)

FZH1692P/Q 是 FZH1691 的增强版本，专注于驱动 更大规模 (160段) 段码式 LCD 显示屏的超低功耗专用芯片。它在保持 FZH1691 超低功耗、灵活驱动模式和简单 I²C 接口等核心优势的同时，提供了更强的驱动能力和更大的 RAM，并增加了封装选择。它非常适合需要驱动较复杂段码屏且对功耗有严格要求的工业和消费电子产品。
