深圳市方中禾科技-LCD驱动芯片-FZH1631产品技术手册

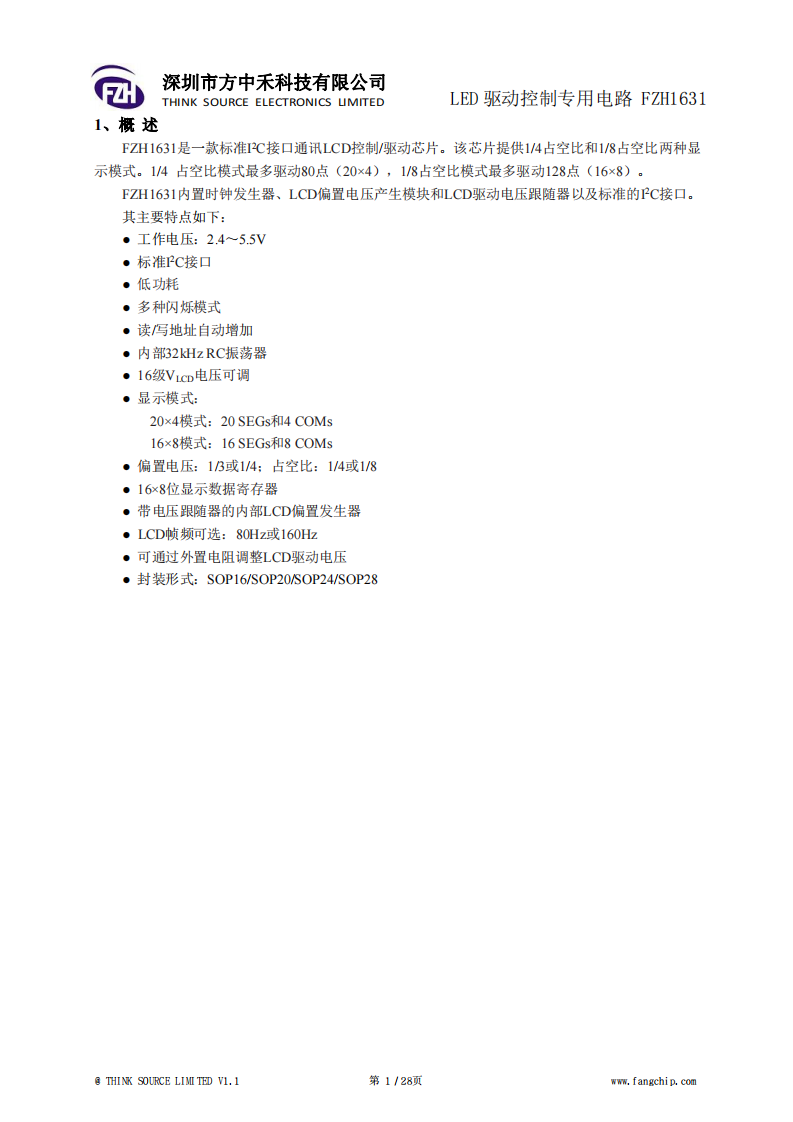

• 概 述

型号：FZH1631
厂商：深圳市方中禾科技有限公司（Premier Chip Limited）

FZH1631是一款标准I2C接口通讯LCD控制/驱动芯片。该芯片提供1/4占空比和1/8占空比两种显示模式。1/4 占空比模式最多驱动80点（20×4），1/8占空比模式最多驱动128点（16×8）。FZH1631内置时钟发生器、LCD偏置电压产生模块和LCD驱动电压跟随器以及标准的I2C接口。

其主要特点如下：

• 工作电压：2.4～5.5V
• 标准I2C接口
• 低功耗
• 多种闪烁模式
• 读/写地址自动增加
• 内部32kHz RC振荡器
• 16级VLCD电压可调
• 显示模式：

20×4模式：20 SEGs和4 COMs

16×8模式：16 SEGs和8 COMs

• 偏置电压：1/3或1/4；占空比：1/4或1/8
• 16×8位显示数据寄存器 ● 带电压跟随器的内部LCD偏置发生器
• LCD帧频可选：80Hz或160Hz
• 可通过外置电阻调整LCD驱动电压
• 封装形式：SOP16/SOP20/SOP24/SOP28

2、封装信息

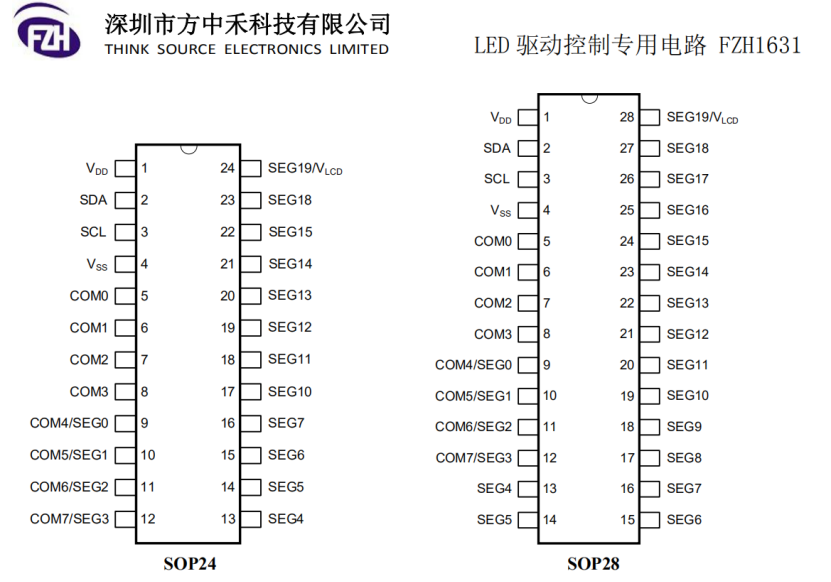

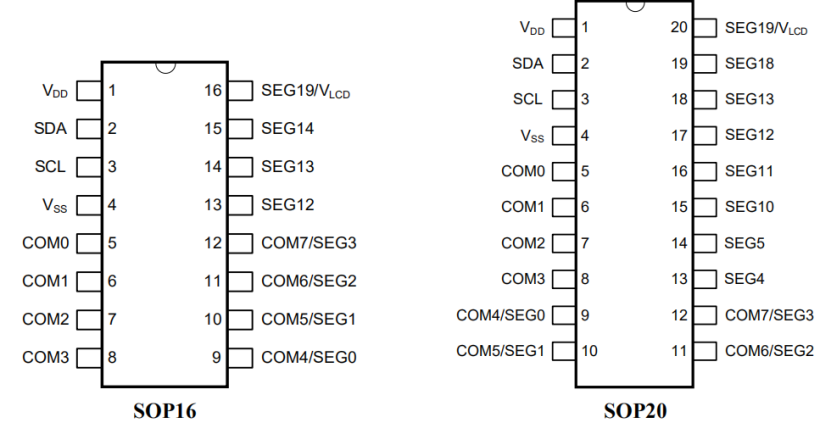

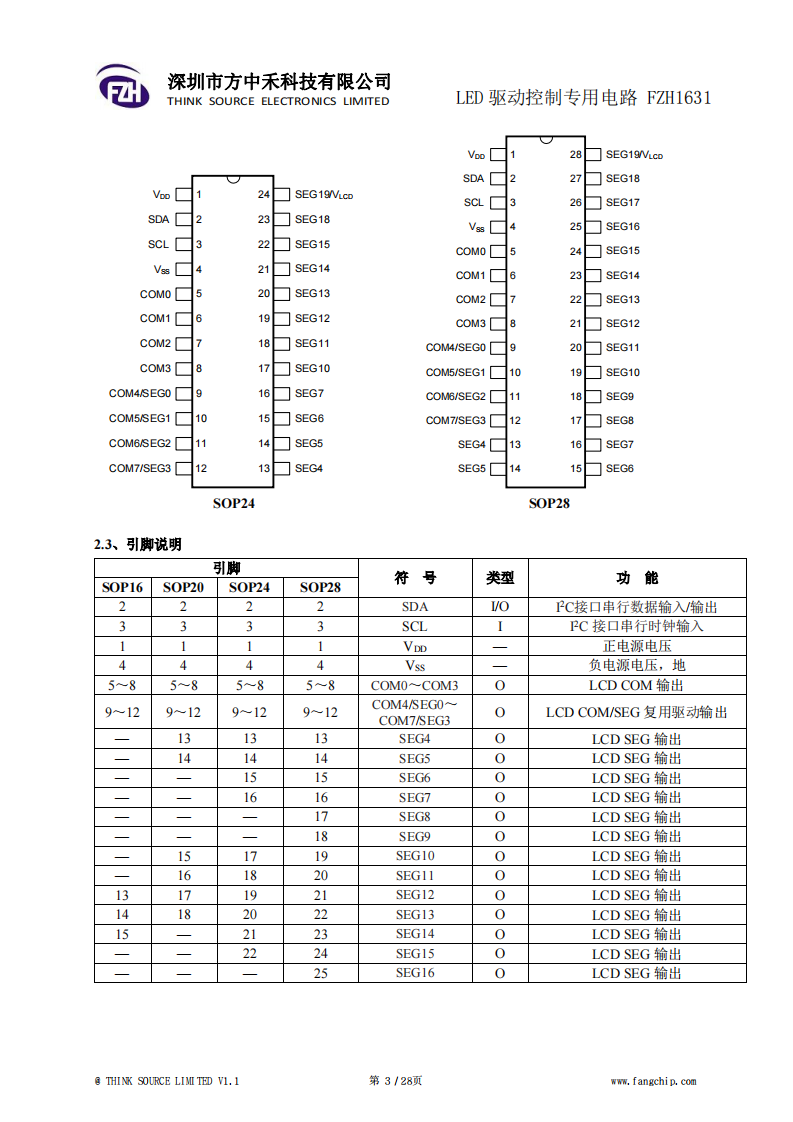

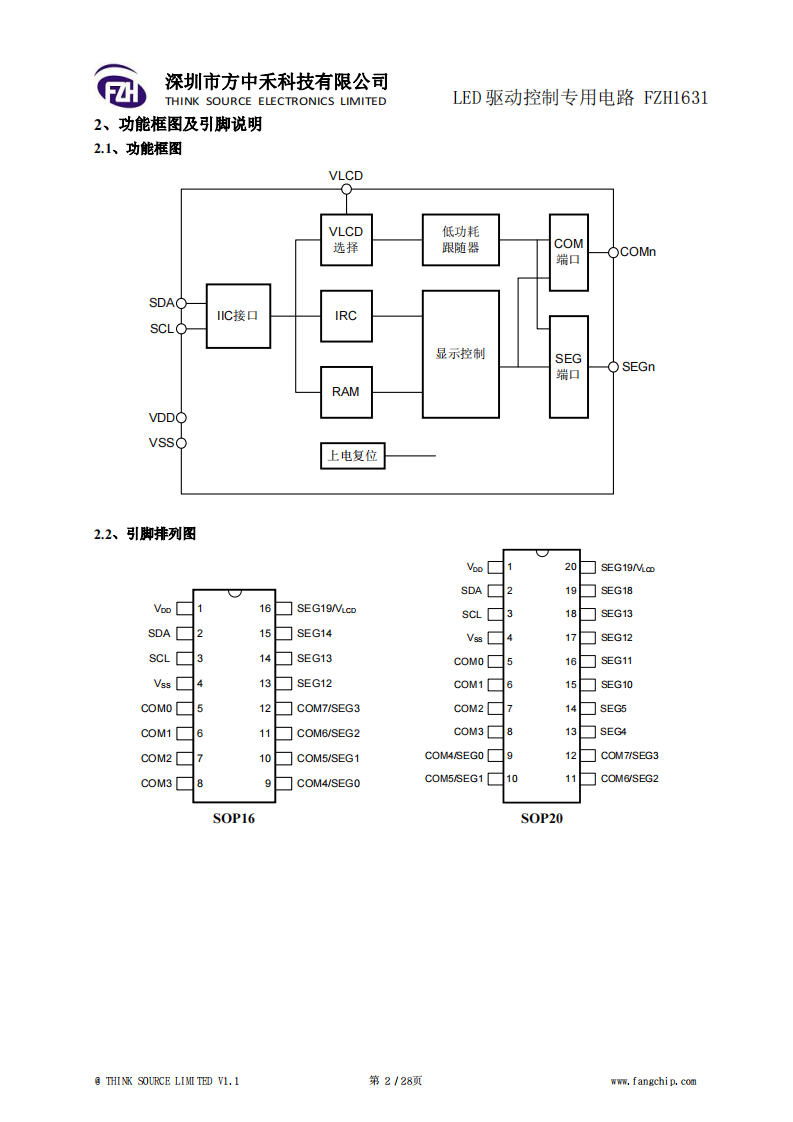

3、引脚排列图

此芯片适合智能家居面板、工业HMI等需I²C控制的中小型LCD显示场景，以高集成度简化设计。
